Software zur Berechnung von Synchronriementrieben nach ISO 5296, ISO 17396, ISO 13050

(C) Copyright 2021-2024 by HEXAGON, Kirchheim, Berlin, Neidlingen


Software zur Berechnung von Synchronriementrieben

ZM3 berechnet die Abmessungen von Synchronriemen nach ISO 5296 (MXL, XXL, XL, L, H, XH, XXH), ISO 17396 (T und AT), ISO 13050 (G, H, R, S).

Vorauslegung

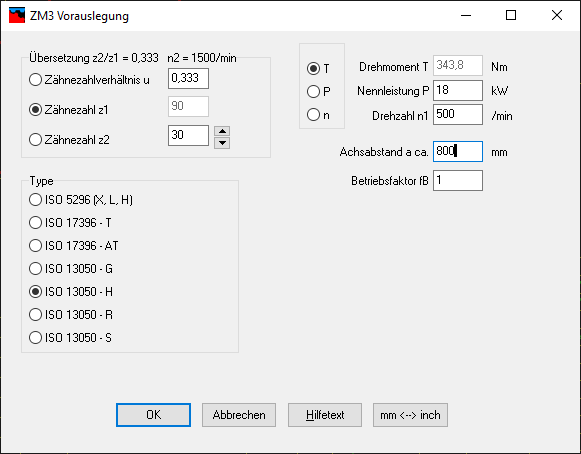

ZM3 durchsucht die Datenbank anhand von Übersetzungsverhältnis, Leistung, und Antriebsdrehzahl nach einem geeigneten Synchronriemen, und schlägt diesen zur Übernahme vor. Aus dem ungefähren Achsabstand ermittelt ZM3 die nächste passende Zähnezahl und berechnet die genauen Abmessungen.

Nachrechnung

Der gewünschte Synchronriemen wird aus der Datenbank gewählt. Aus den Zähnezahlen der Riemenscheiben sowie dem ungefähren Achsabstand oder der genauen Riemenlänge oder Riemenzähnezahl berechnet ZM3 dann die Abmessungen von Synchronriemen und Riemenscheiben.

Festigkeitsberechnung

ZM3 berechnet Tangentialkraft und zulässige Riemenkraft und Riemenspannung.

Ergebnisausdruck

Die Berechnungsergebnisse zusammen mit den Eingabedaten können auf jedem Windows-Drucker ausgegeben werden. Alternativ generiert ZM3 eine HTML- oder TXT-Datei für die Bearbeitung mit Internet-Browser oder Spreadsheet-Software.

Zeichnungen

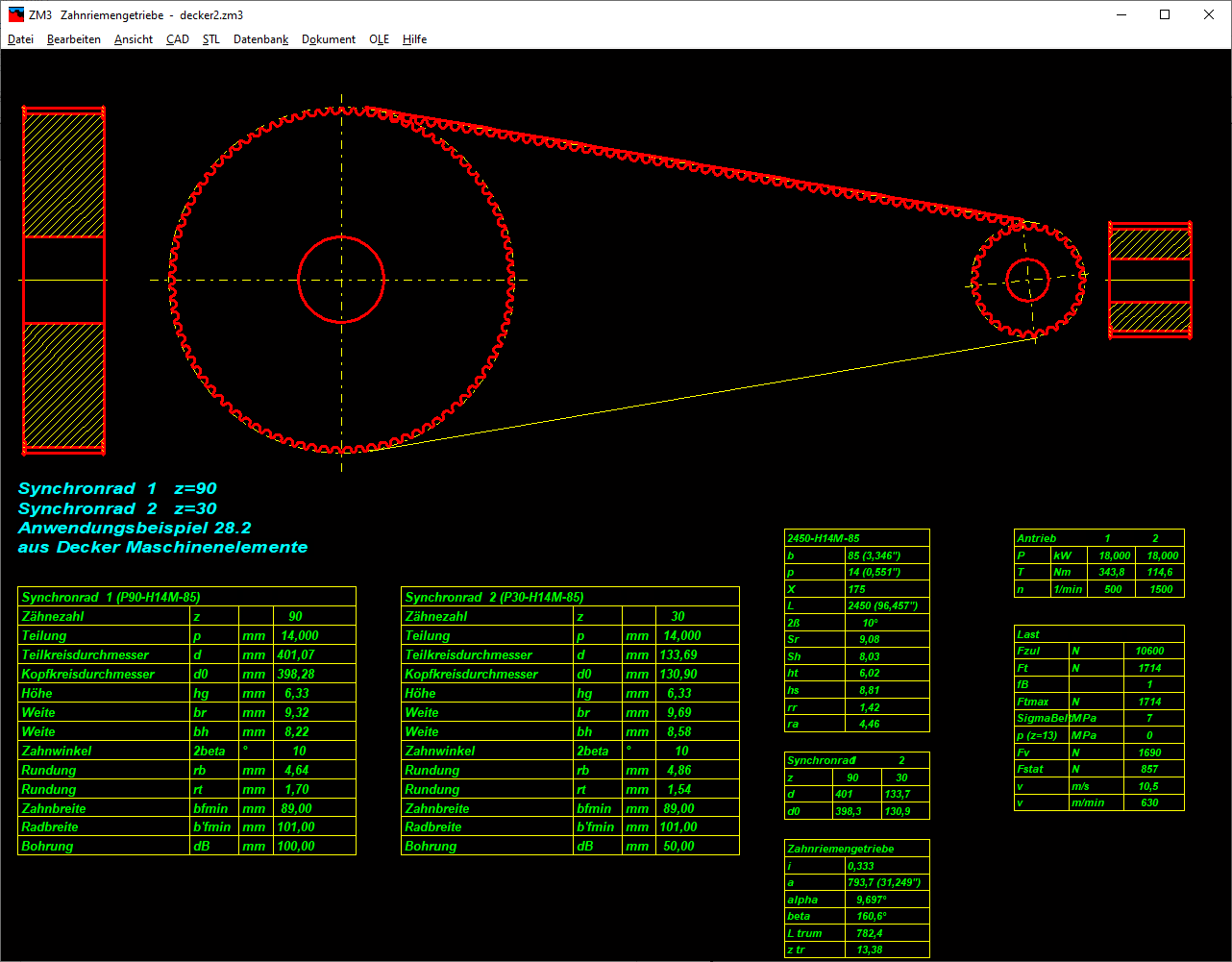

Zeichnungen der Riemenscheiben können Sie am Bildschirm anzeigen und ausdrucken, oder maßstäblich über DXF- bzw. IGES-Schnittstelle in CAD übernehmen.

Profilzeichnungen

ZM3 generiert maßstäbliche Zeichnungen von Riemenscheiben mit Trapezprofil (ISO 5296 X,L,H, ISO 17396-T, ISO 17396-AT). ISO 13050-R kann ebenfalls als Trapezprofil mit großen Radien dargestellt werden. Die Profile G, R, S nach ISO 13050 werden nur angenähert als Trapezprofil dargestellt.

DXF Export

Die Kontur der Riemenscheiben mit Trapezprofil können Sie als DXF oder IGES Datei generieren.

Fertigungszeichnung

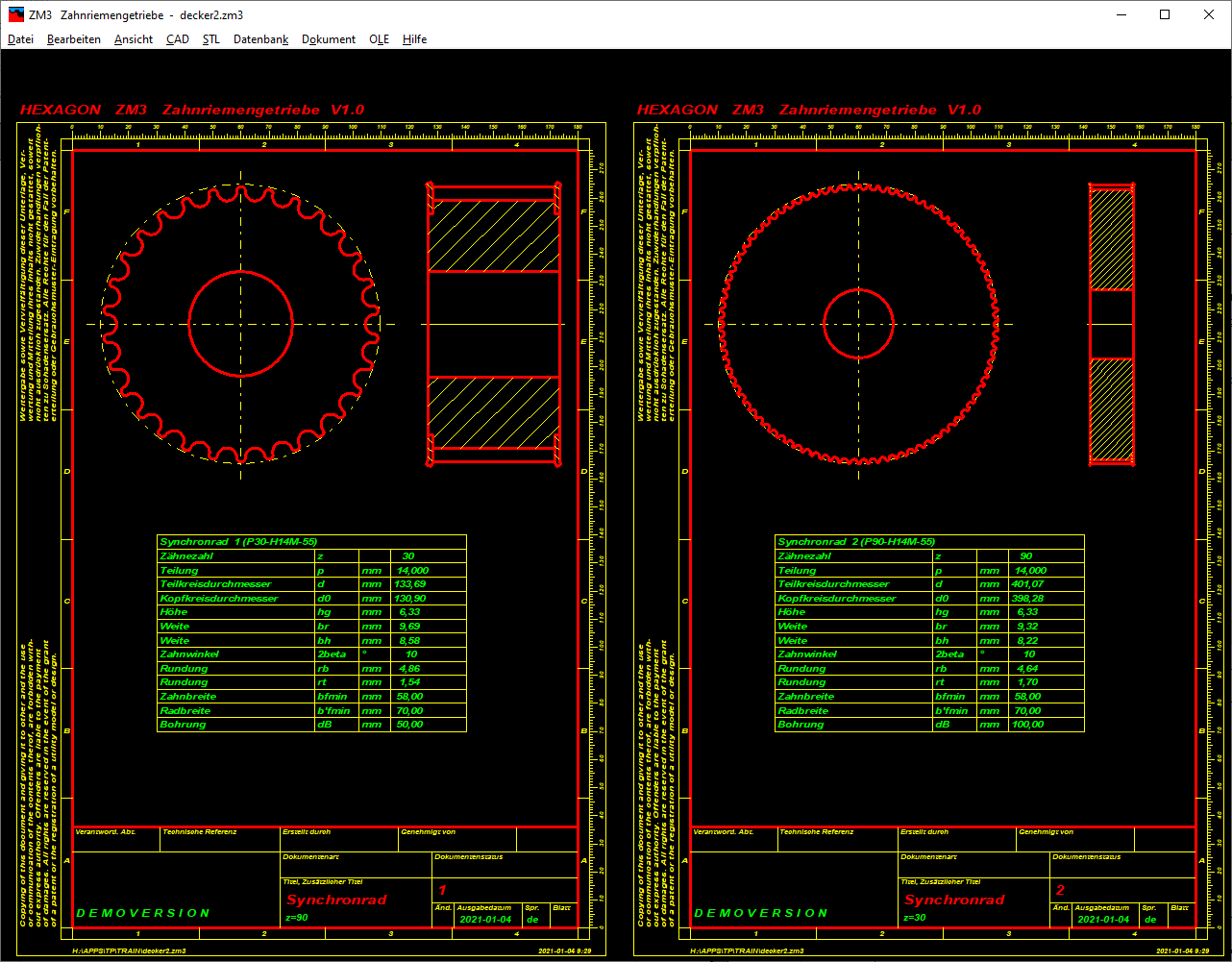

ZM3 generiert eine komplette Fertigungszeichnung von Ritzel und Kettenrad, mit Zeichnung und Tabelle zum Kettenrad, Zeichnungskopf mit Eintrag der Änderungsindizes aus dem Programm

STL Export

Ein Modell der Riemenscheiben mit Trapezprofil können Sie als STL-Datei generieren und mit einem 3D-Drucker erstellen.

HEXAGON-Hilfesystem

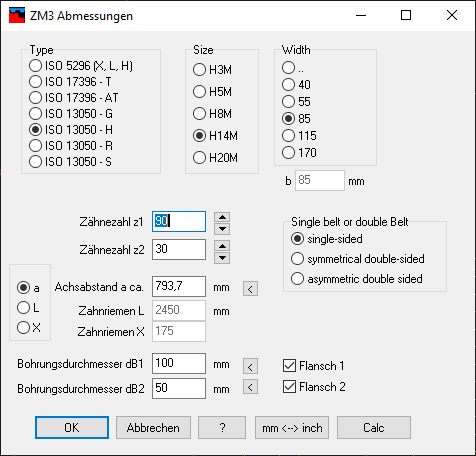

Zu allen Eingaben kann ein Hilfetext eingeblendet werden. Bei der Eingabe der Abmessungen sind Hilfebilder abrufbar.

Hilfetexte und Hilfebilder sind vom Benutzer beliebig modifizier- und erweiterbar. Bei auftretenden Fehlermeldungen kann man sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.

Hard-und Softwarevoraussetzungen

ZM3 ist eine 32-bit oder 64-bit Anwendung für Windows 11, 10, 7.

Lieferumfang

ZM3 Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.

Softwarepflege, Hotline

HEXAGON-Software wird laufend aktualisiert und verbessert. Neue Versionen erhalten Lizenznehmer zum Update-Preis. Hotline ist für registrierte Anwender kostenlos.
