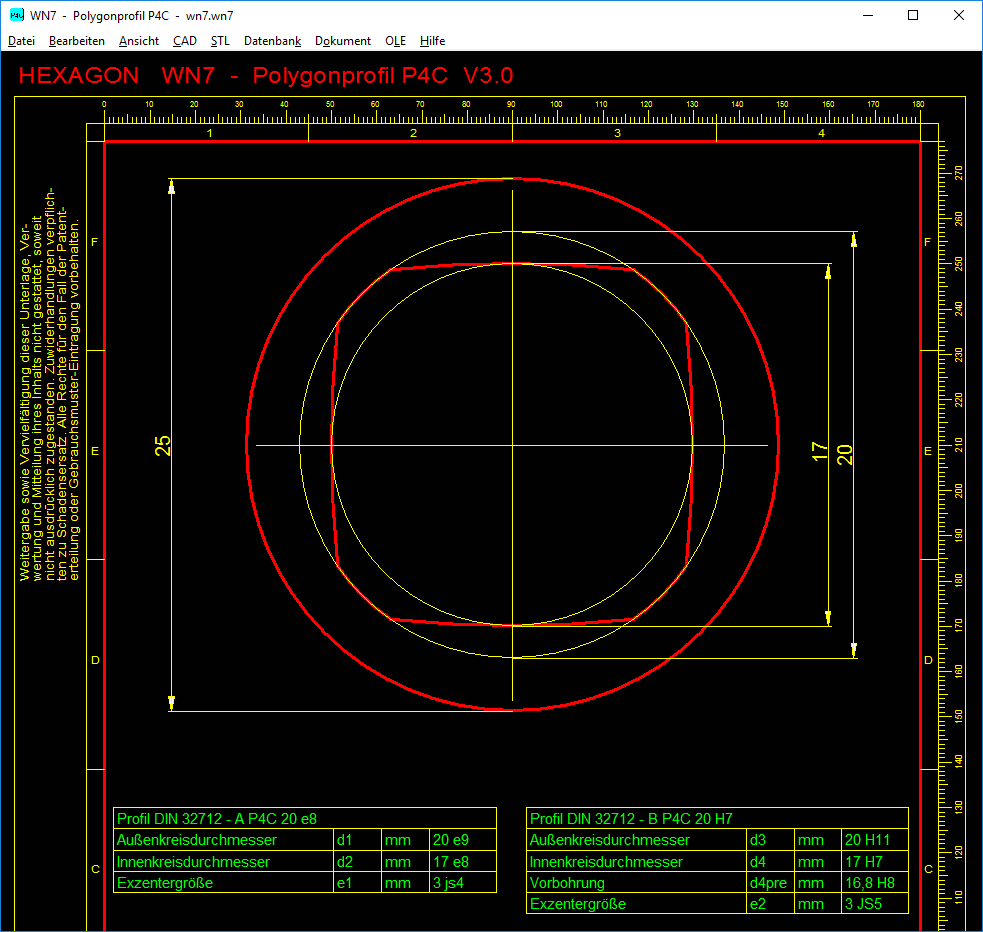

Die WN7-Software berechnet Abmessungen und Festigkeitsnachweis für Welle-Nabe-Verbindungen mit Polygonprofil P4C nach DIN 32712.
Alternativ oder zusätzlich gibt es die Software WN14 zur Berechnung von Polygonprofilen P4C, P3C, P2C, P5C (PnC).
Vorauslegung

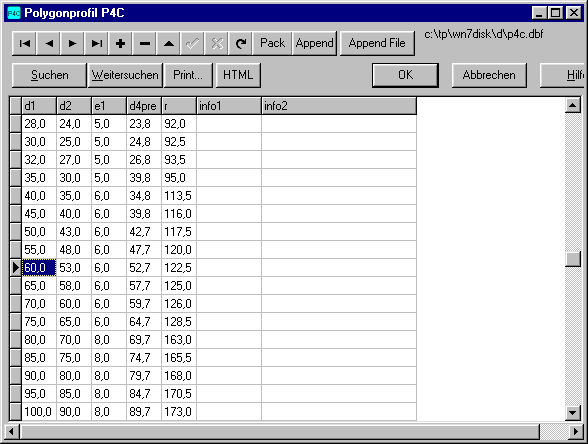

Aus Drehmoment, Werkstoffdaten (wählen aus Datenbank) und Anwendung berechnet WN7 die Mindestgröße eines geeigneten P4C Profils.

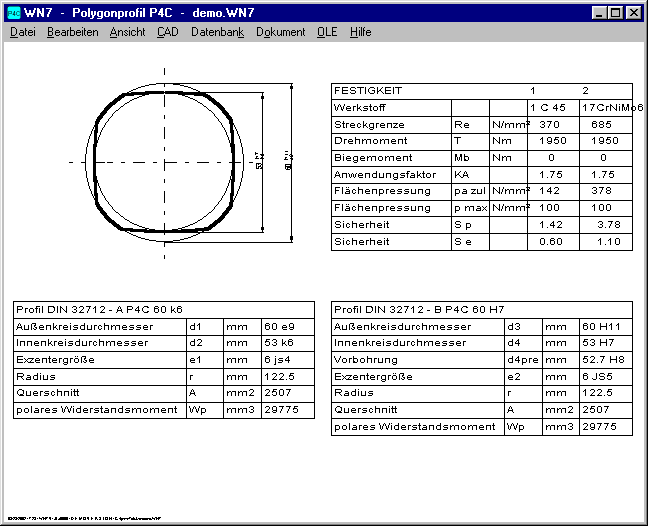

Festigkeitsberechnung
WN7 berechnet Flächenpressung, Schubspannung, Biegespannung und Vergleichsspannung. Bei Überschreitung der zulässigen Werkstoffkennwerte werden Fehlermeldungen ausgegeben. Werkstoff, Anwendungsfaktoren und Lebensdauerfaktoren anhand der WN7-Hilfebilder ermitteln. Die Festigkeitsberechnung erfolgt gemäß DIN 32712 und DIN 6892.

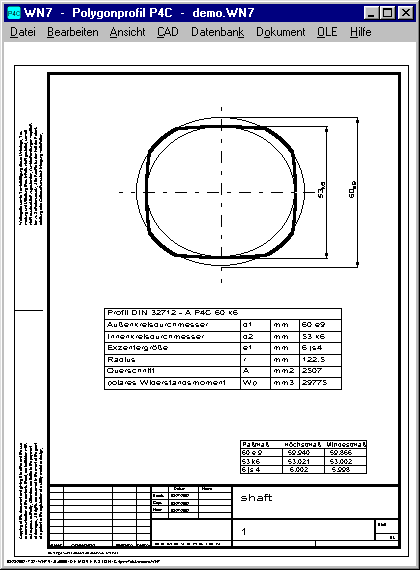

Fertigungszeichnung
Zeichnungstabellen mit Profilzeichnung nach DIN 32712 können ausgedruckt oder per DXF-/IGES-Schnittstelle in CAD übernommen werden.
HEXAGON-Hilfesystem
Zu allen Eingaben kann das HEXAGON-Hilfesystem mit Hilfetexten und Hilfebildern eingeblendet werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.
Hard-und Softwarevoraussetzungen
Die WN7-Software gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.
Lieferumfang
WN7 Berechnungsprogramm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.
Info- und Update-Service
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
