Software zur Berechnung von zylindrischen und konischen Pressverbänden nach DIN 7190
(C) Copyright 1992-2024 by HEXAGON Software, Berlin, Kirchheim, Neidlingen
Berechnung

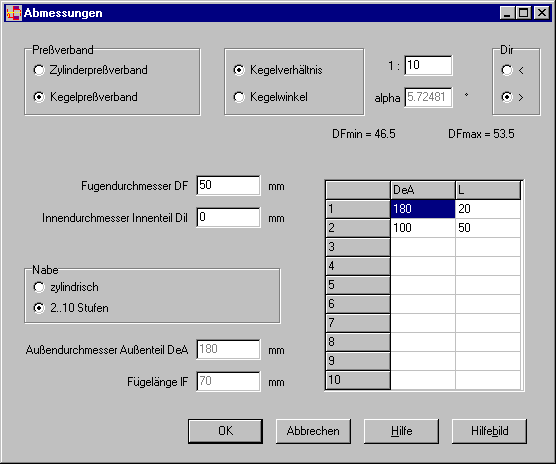

Mit dem Programm WN1 werden zylindrische Pressverbände auf der Grundlage von DIN 7190 berechnet. Eingabedaten sind die Werkstoffkennwerte, Haftbeiwerte, Abmessungen, Mindestpressung bzw. übertragbares Moment oder zu übertragende Axialkraft. Seit Version 8.0 berechnet WN1 auch abgestufte Naben, und mit Version 9.0 wurde das Programm um die Berechnung von Kegelpressverbänden erweitert.
Vorauslegung

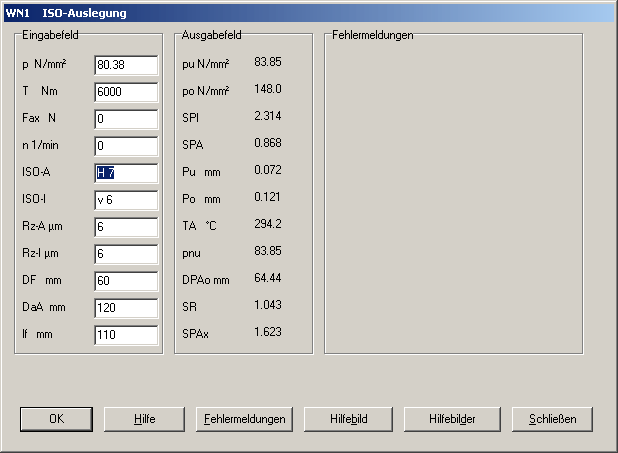

In der Vorauslegung wird aus Drehmoment und Axialkraft oder Mindestpressung die erforderliche Überdeckung des Pressverbands berechnet.
Nachrechnung
Bei der Nachrechnung kann man vorhandene Pressverbände durch Eingabe von Abmaßen, Überdeckungen oder ISO-Passungen überprüfen. Dank On-Line Eingabe kann man Auslegung und Nachrechnung auch verwenden, um zu beobachten, wie sich der Pressverband bei Veränderung einzelner Werte verhält.
Fügedaten
Für Zylinderpressverbände werden Einpresskraft bei kaltem Fügen sowie Fügetemperatur bei warmem Fügen berechnet. Bei Kegelpressverbänden berechnet WN1 Montagekraft, Montageweg, und Demontagekraft.
ISO-Passungen
Bei der Auslegung kann man sich zu einer gewünschten ISO-Toleranz des Fügedurchmessers von Nabe oder Welle die passenden Abmaße des Gegenstücks berechnen lassen. Die ISO-Abmaße für Bohrungen und Wellen nach DIN 7160 und DIN 7161 werden vom Programm zur Verfügung gestellt.

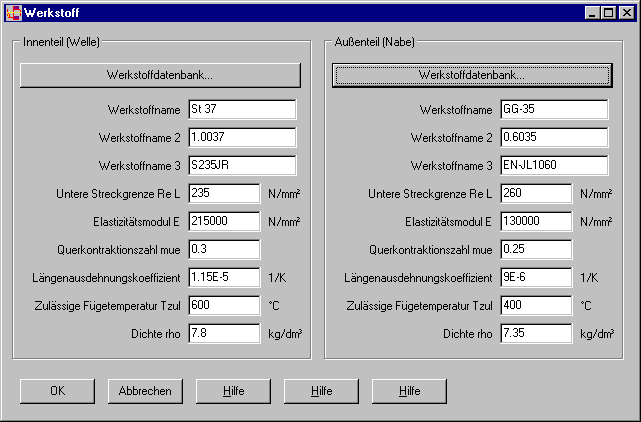

Werkstoffdatenbank
Werkstoffe können aus der integrierten Datenbank ausgewählt werden, die leicht modifiziert oder um eigene Werkstoffe ergänzt werden kann.
Haftbeiwerte
Haftbeiwerte für Lösen und Rutschen in Längs- und Umfangsrichtung kann man direkt eingeben oder von WN1 in Abhängigkeit von Fügevorgang und Werkstoff einsetzen lassen.
Temperatur- und Drehzahleinfluß
Bei unterschiedlicher Wärmeausdehnung von Welle- und Nabewerkstoff berechnet WN1 jeweils Pressung und Überdeckung für Raum- und Arbeitstemperatur. Für Querpressverbände wird die erforderliche Fügetemperatur des Außenteils berechnet. Für schnellaufende Wellen berechnet WN1 den durch Fliehkraft reduzierten Fugendruck sowie die Abhebedrehzahl der Welle-Nabe-Verbindung.
Quick-Ausgabe

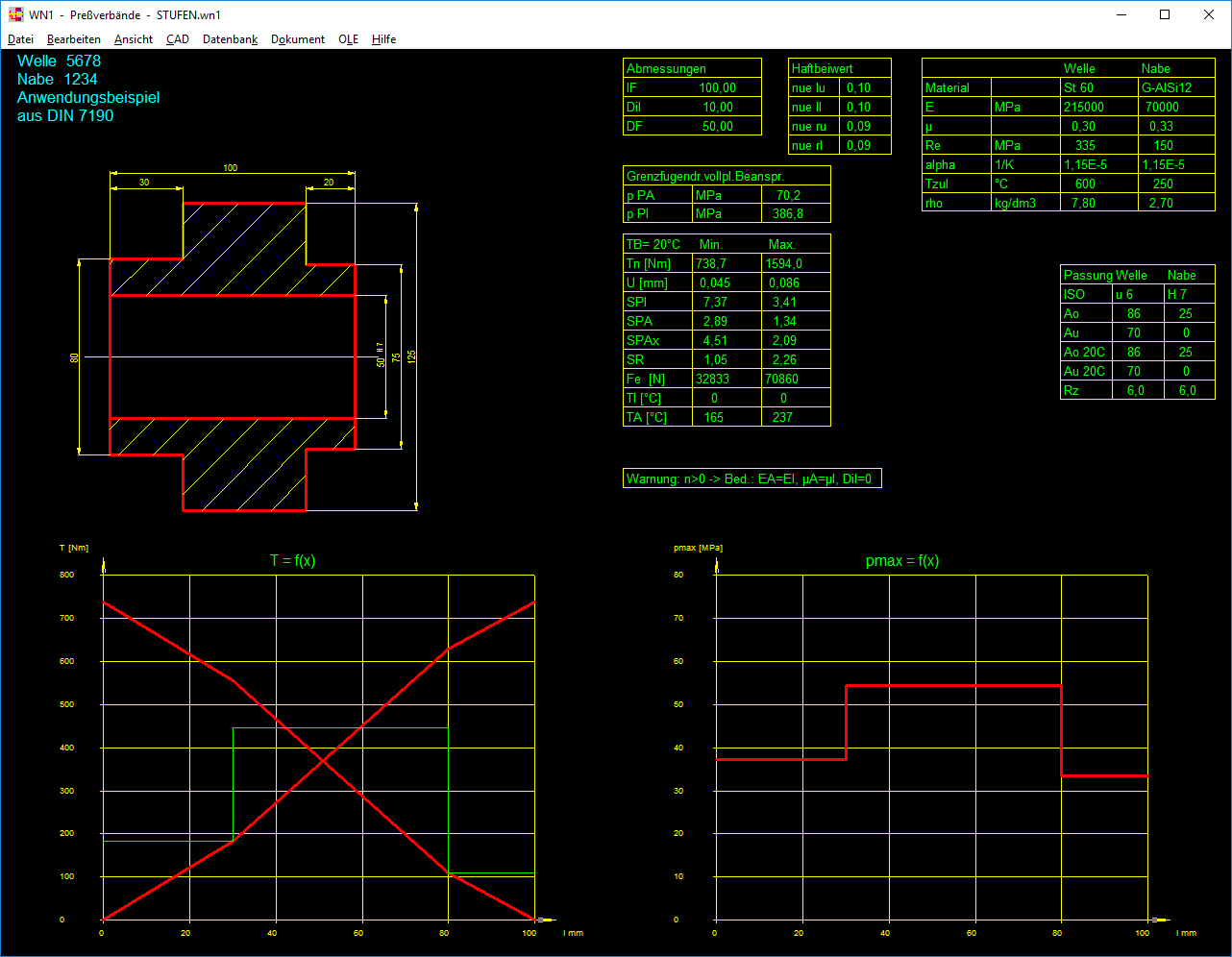

Die wichtigsten Abmessungen und Ergebnisse kann man in Tabellenform auf einer Seite anzeigen lassen.

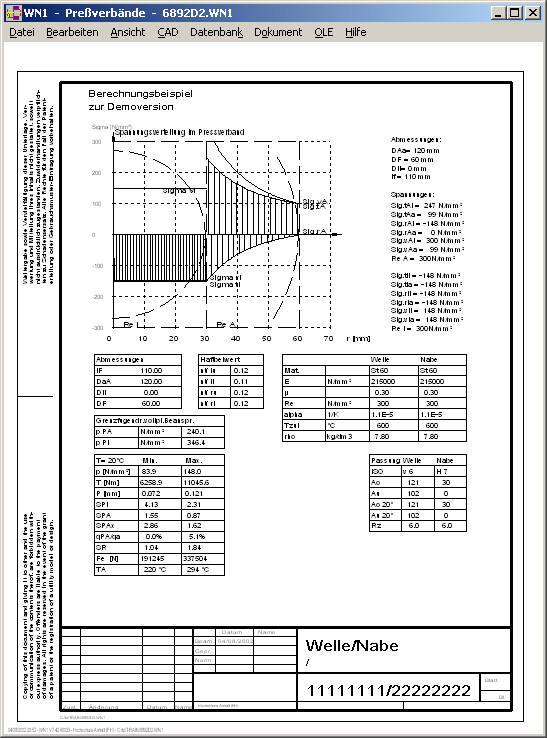

Tabellenzeichnung
Die Tabellenzeichnung enthält alle wichtigen Daten des Pressverbandes.
Ausdruck
Die Rechenergebnisse kann man zusammen mit den Eingabedaten auf Bildschirm, Drucker, Datei ausgeben oder als HTML-Datei generieren.

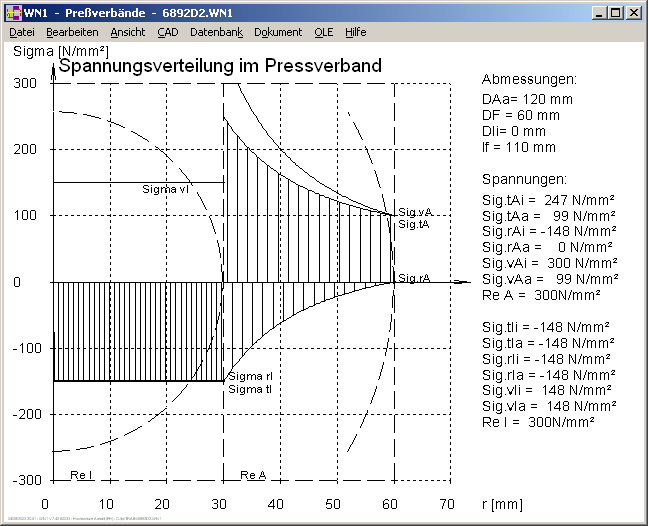

Spannungsverlauf
Der Spannungsverlauf durch den Querschnitt von Welle und Nabe wird am Bildschirm graphisch dargestellt.

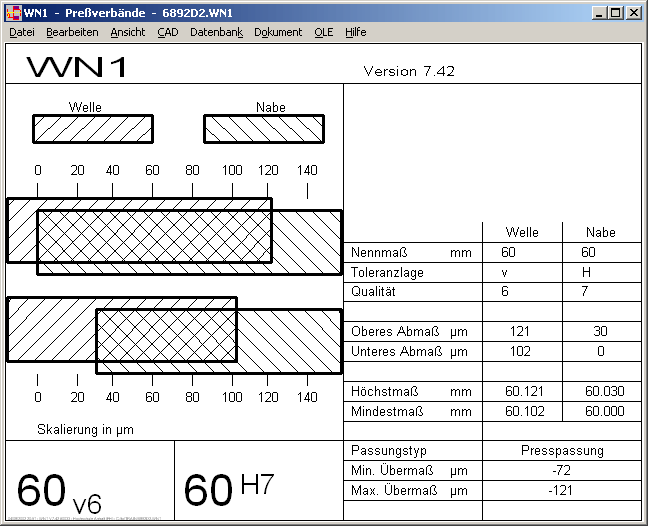

Passungen
Minimales und maximales Übermaß zusammen mit allen Abmaßen kann man am Bildschirm graphisch darstellen lassen.
CAD-Schnittstelle

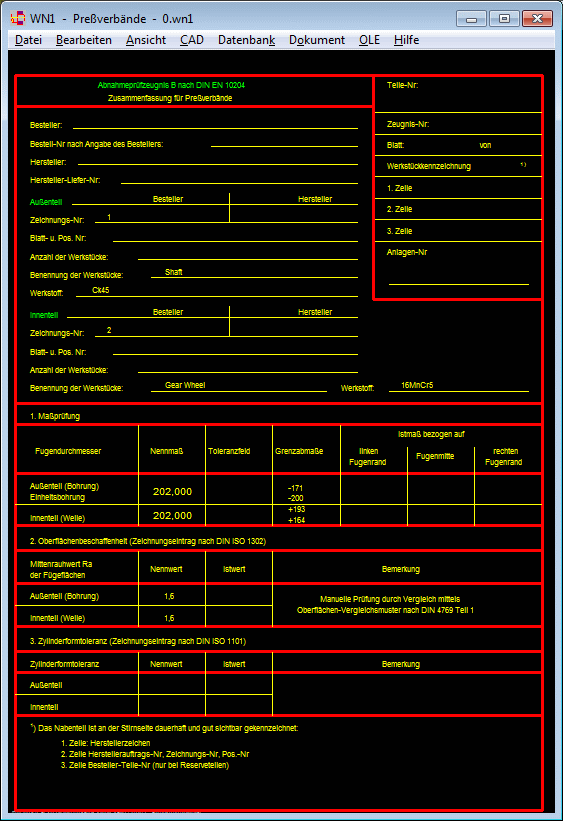

Zeichnungen von Passungstabelle, Außenteil, Innenteil, Prüfzertifikate kann man als DXF- oder IGES-Datei ausgeben und in CAD übernehmen. Auch eine Prüfbescheinigung nach EN 10204 fertigt das Programm auf Knopfdruck an.
HEXAGON-Hilfesystem
Für die Erläuterung der einzugebenden Daten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Überschreitung von Grenzwerten gibt das Programm Warnungen und Fehlermeldungen aus, im Fehler-Infofenster erhalten Sie dazu eine Fehlerbeschreibung mit Abhilfemöglichkeiten.
Hard-und Softwarevoraussetzungen
WN1 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.
Lieferumfang
WN1 Berechnungsprogramm mit pdf-Handbuch, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung.
Info- und Update-Service
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
