W L 1 +

Software zur Wellenberechnung

(C) Copyright 1991-2024 by HEXAGON Software, Berlin, Kirchheim, Neidlingen

WL1+ berechnet Spannungen, Durchbiegung, Verdrehung und kritische Drehzahlen von beliebig abgesetzten Wellen sowie die Lagerlebensdauer. Die Sicherheit gegen Dauerbruch und Gewaltbruch bzw. bleibende Verformung wird nach DIN 743 berechnet.

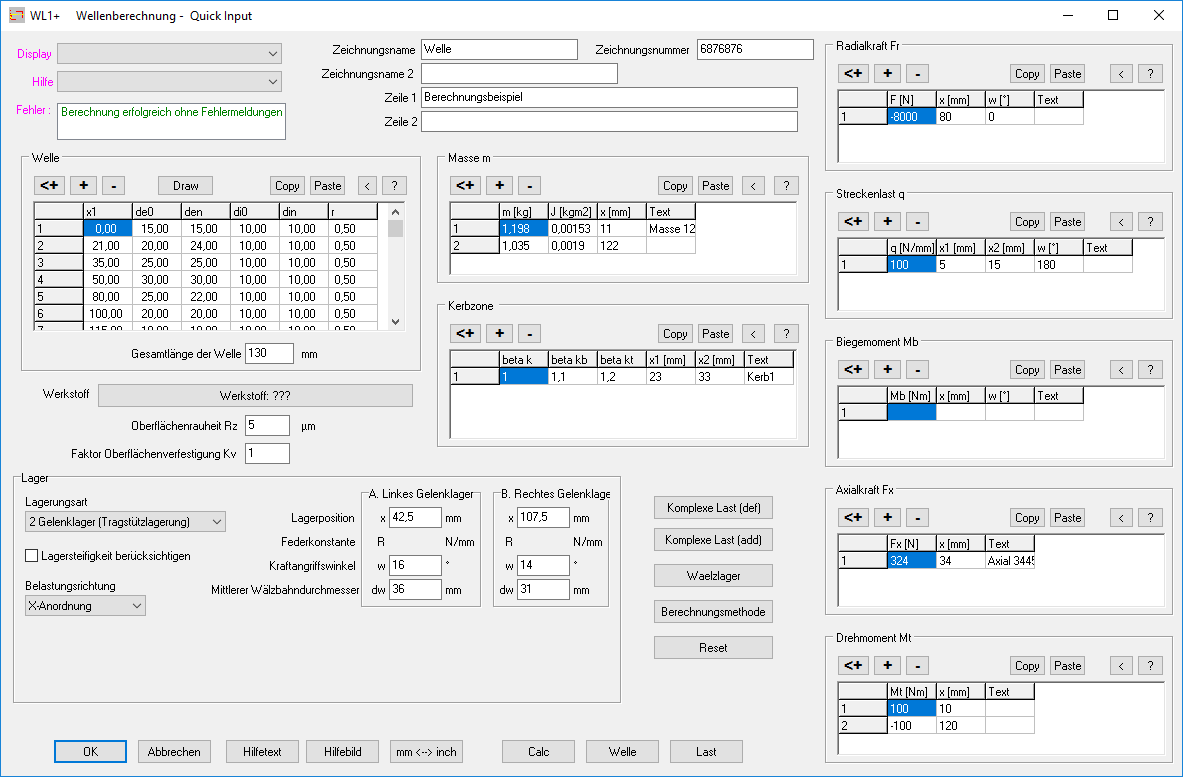

Quick-Eingabe
In der Quick-Eingabe kann man Wellenabmessungen, Lagerung, Werkstoff, Kräfte, Streckenlasten, Biegemoment, Drehmoment in einem Dialogfenster eingeben.

Welle und Belastung
Die Welle kann aus bis zu 100 zylindrischen oder konischen Wellenabschnitten bestehen. Als Belastung können bis zu 50 Einzelkräfte, Streckenlasten, Biegemomente, Drehmomente und Axialkräfte aufgegeben werden. Belastungen durch Zahnradgetriebe rechnet WL1+ in Streckenlasten, Axialkraft, Dreh- und Biegemoment um. Die komfortabelste Art der Eingabe ist die direkte Übernahme der Getriebekräfte aus dem Zahnradprogramm ZAR1+.

Kerbwirkung

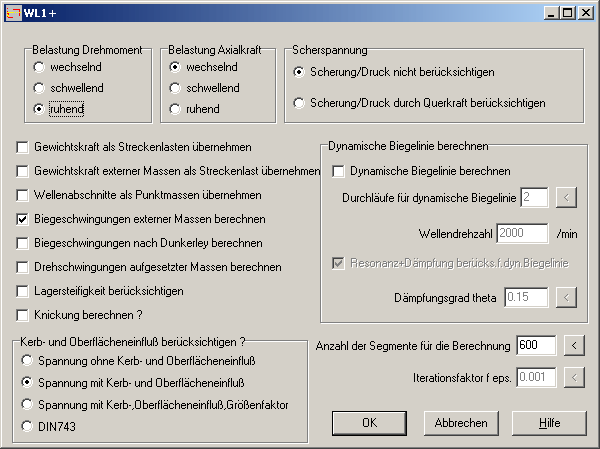

Aus Übergangsradius und Wellengeometrie wird die erhöhte Spannung an den Wellenübergängen nach DIN 743 oder Dubbel/Zammert berücksichtigt. Zonen mit erhöhter Kerbwirkung (z.B. durch Paßfedernuten) kann man durch Eingabe von ßk, ßkb und ßkt bei der Berechnung der Torsions- und Biegespannungen berücksichtigen.

Lager
WL1+ berechnet statisch bestimmt gelagerte Wellen mit Fest-/Loslagerung, fester Einspannung und Tragstützlagerung, bei der jedes Lager nur in einer Richtung Axialkräfte aufnimmt. Außerdem künnen statisch unbestimmt gelagerte Wellen mit 3, 4 oder 5 Lagerstellen berechnet werden.

Werkstoffdatenbank
Die wichtigsten Stähle sind in der mitgelieferten Datenbank enthalten, auf die Daten von weiteren Stählen und NE-Metallen kann durch Verknüpfung mit der WST1-Werkstoffdatenbank zugegriffen werden.

Kritische Drehzahlen
Aus der Eigenmasse der Welle und weiteren aufgesetzten Massen (z.B. Rotorkörper, Zahnkranz, Riemenscheibe) werden die kritischen Drehzahlen für Biege- und Drehschwingungen nach der Methode von Kull und Dunkerley berechnet.

Wälzlagerdatenbank

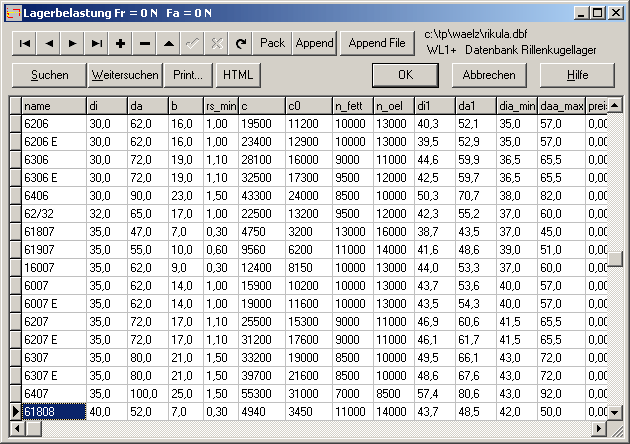

Im Lieferumfang von WL1+ enthalten sind Datenbankfiles im dbf-Format mit 600 Rillenkugellagern, 100 Pendelkugellagern, 70 Nadelhülsen, 170 Nadellagern, 500 Zylinderrollenlagern, 300 Kegelrollenlagern, 360 Pendelrollenlagern, 100 Schrägkugellagern und 180 Nadelkränzen nach Unterlagen von SKF und INA. Die Datenbanken sind frei modifizierbar und erweiterbar.

Diagramme

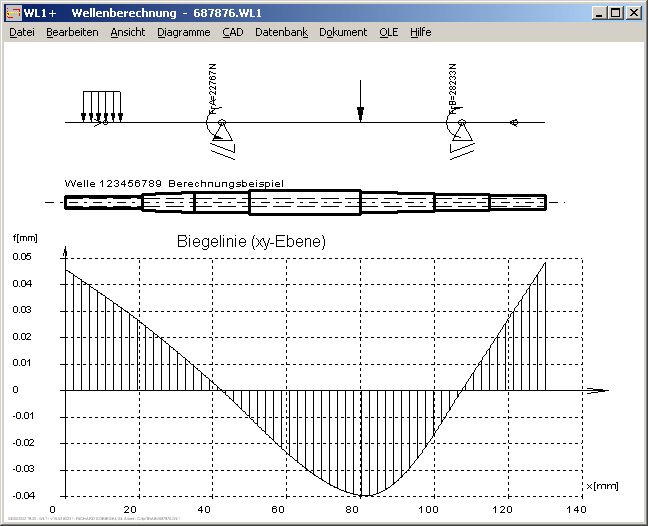

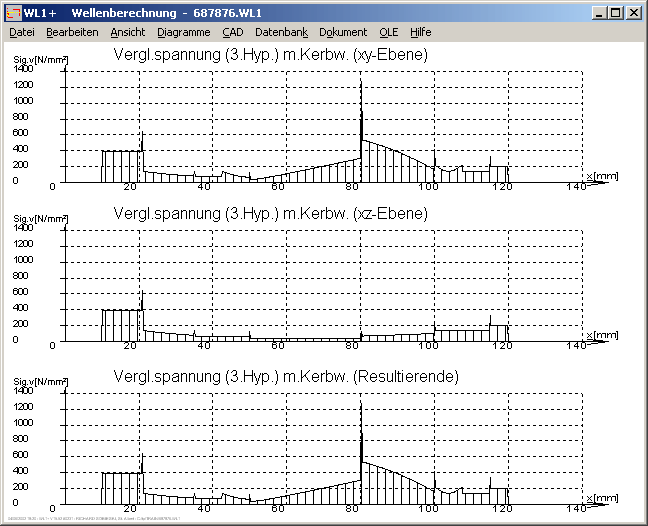

Wichtige Informationen erhält man aus dem Verlauf von Querkraft, Biegemoment, Biegewinkel, Biegelinie, Biegespannung, Schubspannung, Vergleichsspannung und Bruchsicherheit. Die Diagramme künnen Sie ausdrucken oder als DXF-Datei bzw. über Zwischenablage in Ihre Dokumentation übernehmen.

Wälzlagerberechnung
Anhand der Werte von berechneter Auflagerlast und Tragzahlen können Sie aus der mitgelieferten Datenbank ein geeignetes Lager wählen, WL1+ berechnet daraus die Lagerlebensdauer nach DIN.

Ausdruck
Im Ausdruck erscheinen die Extremwerte von Biegemoment, Biegelinie, Biegespannung, Schubspannung und Vergleichsspannung, zusammen mit Wellengewicht, Massenträgheitsmoment, Schwerpunkt, Auflagerkräften, Biegewinkel in den Lagerstellen, Lagerlebensdauer, kritischen Drehzahlen, Werkstoffkennwerten und allen Eingabedaten.

CAD-Schnittstelle

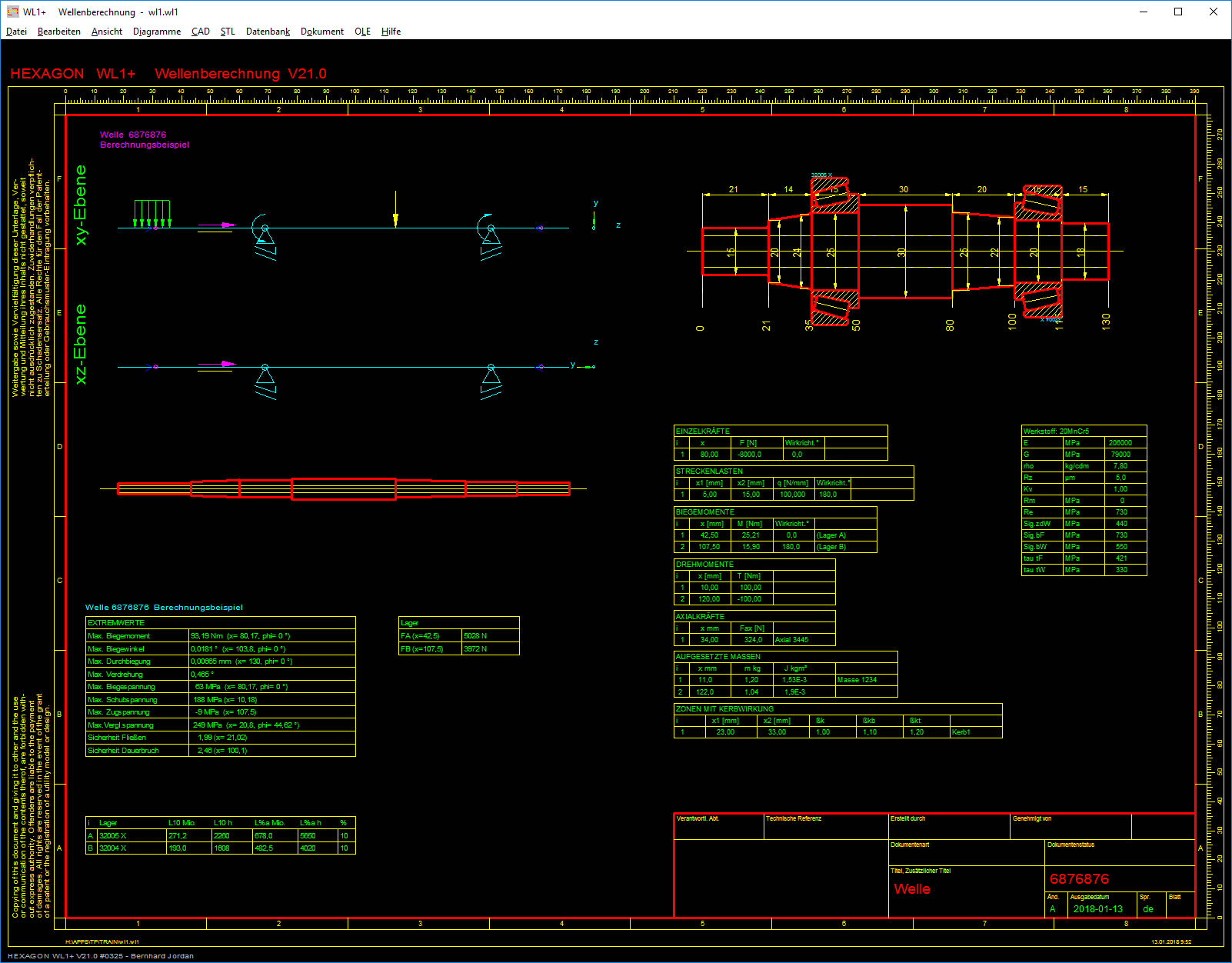

Nachdem Sie die Welle mit WL1+ berechnet haben, können Sie die maßstäbliche Zeichnung der Welle samt Wälzlagern über DXF- oder IGES-Datei direkt in Ihr CAD-System übernehmen.

HEXAGON Hilfesystem
Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von Grenzwerten gibt WL1+ Fehlermeldungen aus. Zu jeder Fehlermeldung können Sie eine genauere Beschreibungen mit Abhilfemöglichkeiten anzeigen lassen.

Hard-und Softwarevoraussetzungen
WL1+ gibt es als 32-bit Applikation und als 64-bit Applikation für Windows 11, Windows 10, Windows 7.

Garantie
HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose telefonische Einsatzunterstützung und Hotline. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.

Demoversion WL1+ für Windows (867 kB)
