Logiciel de calcul de ressorts de compression selon EN 13906-1

(C) Copyright 1988-2024 by HEXAGON Software, Berlin


FED1+ calcule des ressorts de compression hélicoidaux cylindriques selon EN 13906-1. La courbe caractéristique du ressort, le diagramme de Goodman ainsi que les champs de courbure peuvent être représentés graphiquement. Un dessin du ressort à l'échelle ainsi qu'un dessin d'exécution selon DIN/EN peuvent être pris en charge par les jonctions DXF et IGES vers le CAD.La version FED1+ contient en plus une banque de données de ressorts qui peut être élargie, un programme de calcul de coût ainsi qu'une animation sur écran.

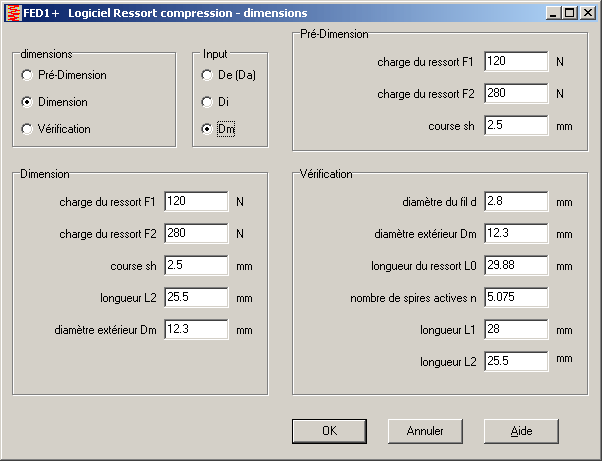

Calcul

Lors de la conception, l'entrée des valeurs des forces du ressort, du diamètre entre les spires et de la longueur totale permet de calculer le ressort de compression correspondant. Pendant la vérification du calcul, les ressorts déjà existant sont vérifiés à partir des dimensions qui ont été entrées. Sont calculés tous les travaux de ressorts, forces de ressort, hauteur de compression de ressort, raideur de ressort, tensions, longueurs de fil, endroits d'inflexion, élasticité transversale du ressort, fréquence propre, poids. Il est également possible de calculer itérativement les forces minimales et maximales F1 et F2 pour obtenir le ressort le plus souple et le plus dur, ainsi que le diamètre de fil de fer le plus grand et le plus petit.

Données de matériaux

Les valeur connues des matériaux les plus utilisés (résistance à la dilatation, contrainte de cisaillement autorisée en fonction du diamètre du fil de fer, module d'élasticité, module E, densité) sont recherchées par le logiciel dans la banque de données de matériaux intégrée.

Tolérances

Les tolérances pour le diamètre du fil de fer d selon EN 10218 et DIN 2077 et pour Dm, LO,F1,F2, selon EN 15800 et DIN 2096 sont calculées par le programme.

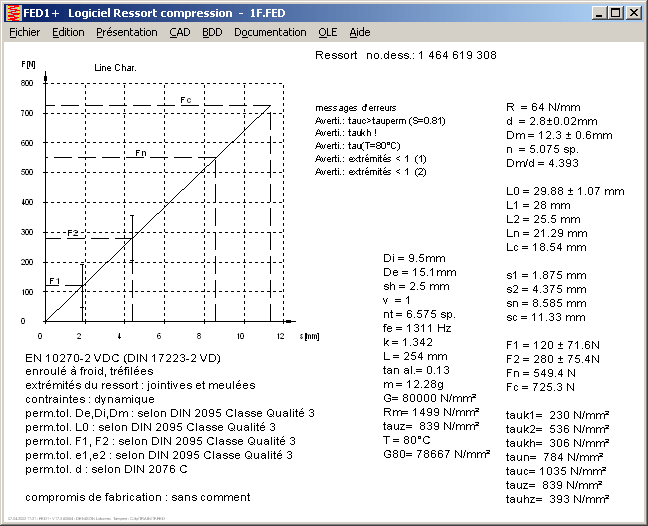

Courbe caractéristique du ressort

Le diagramme de la force du ressort de compression peut apparaitre comme graphique sur l'écran. Les différents rendements sont alors indiqués et dessinés.

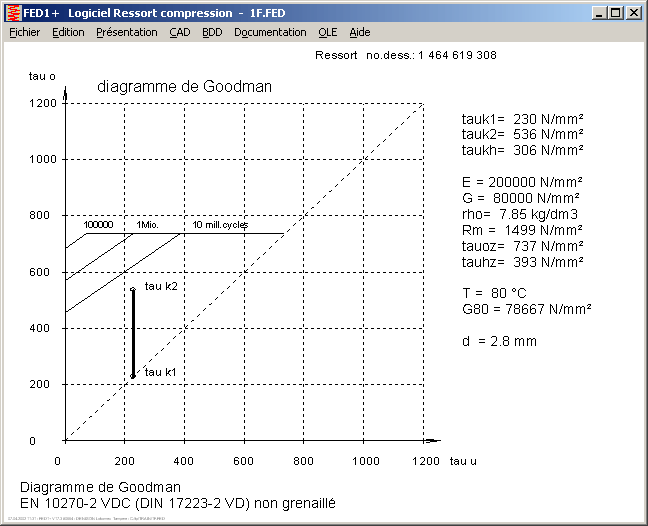

Diagramme de Goodman

Il est possible de reconnaître, chez des ressorts dynamiques sollicités, dans le diagramme de la limite de résistance, si la tension d'élévation autorisée a été respectée. Les courbes de la limite de résistance (>10Mio.) ainsi que pour 1 Mio. et 100.000 alternances de charge seront dessinées.

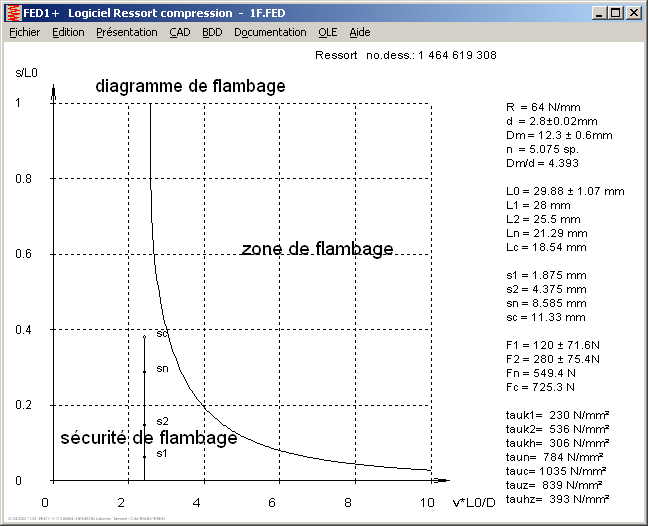

Champ de courbure

Il est possible de voir dans le champ de courbure à partir de quel moment le ressort se pliera.

Présentation rapide

La courbe caractéristique du ressort apparaît en même temps que les données les plus importantes des ressorts dans la présentation rapide.

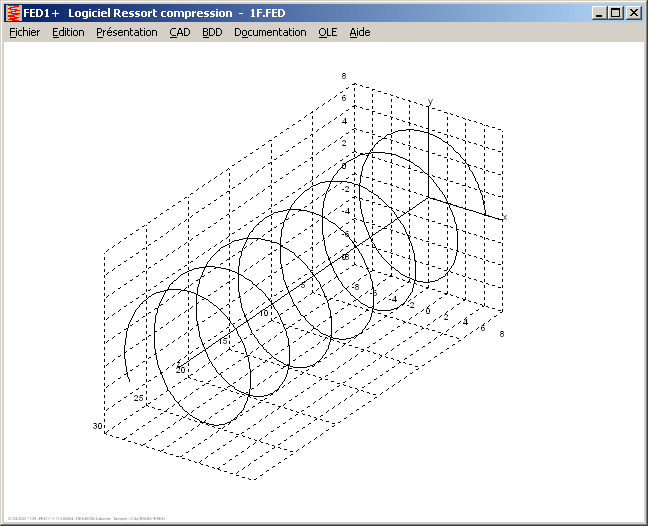

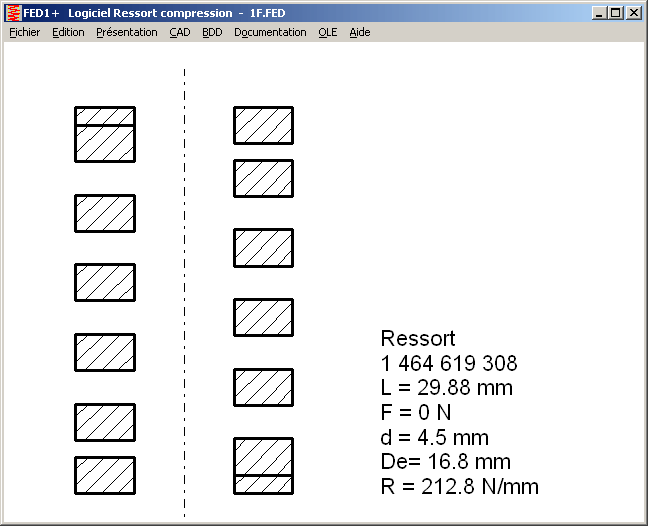

Dessin du ressort

Des dessins de ressorts de longueur quelconque (entre L0 et Lc) peuvent être représentés graphiquement de face ou de profil, avec des extrémités fermées ou meulées et peuvent être pris en charge par les jonctions DXF ou IGES vers le CAD.

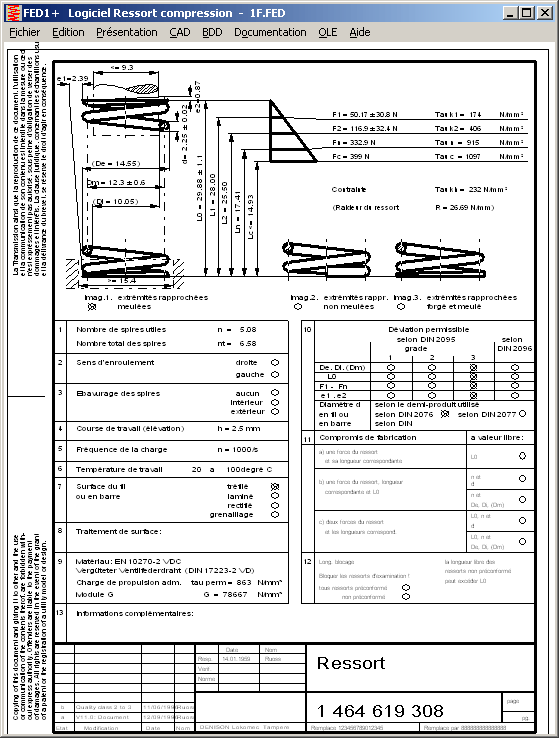

Dessin d'exécution

FED1/FED1+ exécute, grace aux données calculées, un dessin d'exécution complet selon DIN/EN comme fichier DXF et IGES que vous pouvez directement charger dans le programme CAD.

Animation

Grâce à l'animation de FED1+, il est possible de simuler sur écran les mouvements du ressort entre deux positions quelconques.

Banque de données de ressorts

FED1+ contient une banque de données avec des catalogues de constructeurs de ressorts. Il vous est possible de compléter cette banque de données avec vos propres ressorts. Après le calcul d'un ressort, vous pouvez rechercher dans la banque de données les ressorts désirés en entrant les valeurs maximales et minimales.

Calcul

FED1+ calcule le prix du ressort définitif; les données de base sont considérées comme banque de données mais restent modifiables.

Relaxation

Forme du fil

Système d'aide

Un texte d'aide peut s'afficher sur votre écran à tout moment si vous le demandez. A chaque fois que vous rencontrez un texte d'erreur, vous pouvez obtenir une explication concernant le message.

Equipement logiciel et matériel

FED1+ est applicable 32 bit ou 64 bit pour Windows 7, Windows 8, Windows 10, Windows 11.

Totalité de la livraison

Garantie

HEXAGON garantie pendant 24 mois que le logiciel remplit ses fonctions.

Mise à jour

Les logiciels HEXAGON sont continuellement actualisés et améliorés. Les clients sont régulièrement informés des différents changements apportés aux logiciels.


Télécharger la version de démonstration FED1 pour Windows 7/8/10/11 (765 kB)
