Software zur Druckfederberechnung nach EN 13906-1
(C) Copyright 1988-2024 by HEXAGON Software, Berlin, Kirchheim, Neidlingen
FED1+ berechnet zylindrische Schraubendruckfedern nach EN 13906-1. Federkennlinie, Goodman-Diagramm und Knick-Kennfeld können graphisch dargestellt werden. Eine maßstäbliche Zeichnung der Feder sowie eine Fertigungszeichnung nach DIN/EN kann über DXF-und IGES-Schnittstelle in CAD übernommen werden. Die erweiterte Version FED1+ enthält zusätzlich eine frei erweiterbare Federdatenbank,
Kalkulation und Animation der Feder am Bildschirm.
Berechnung

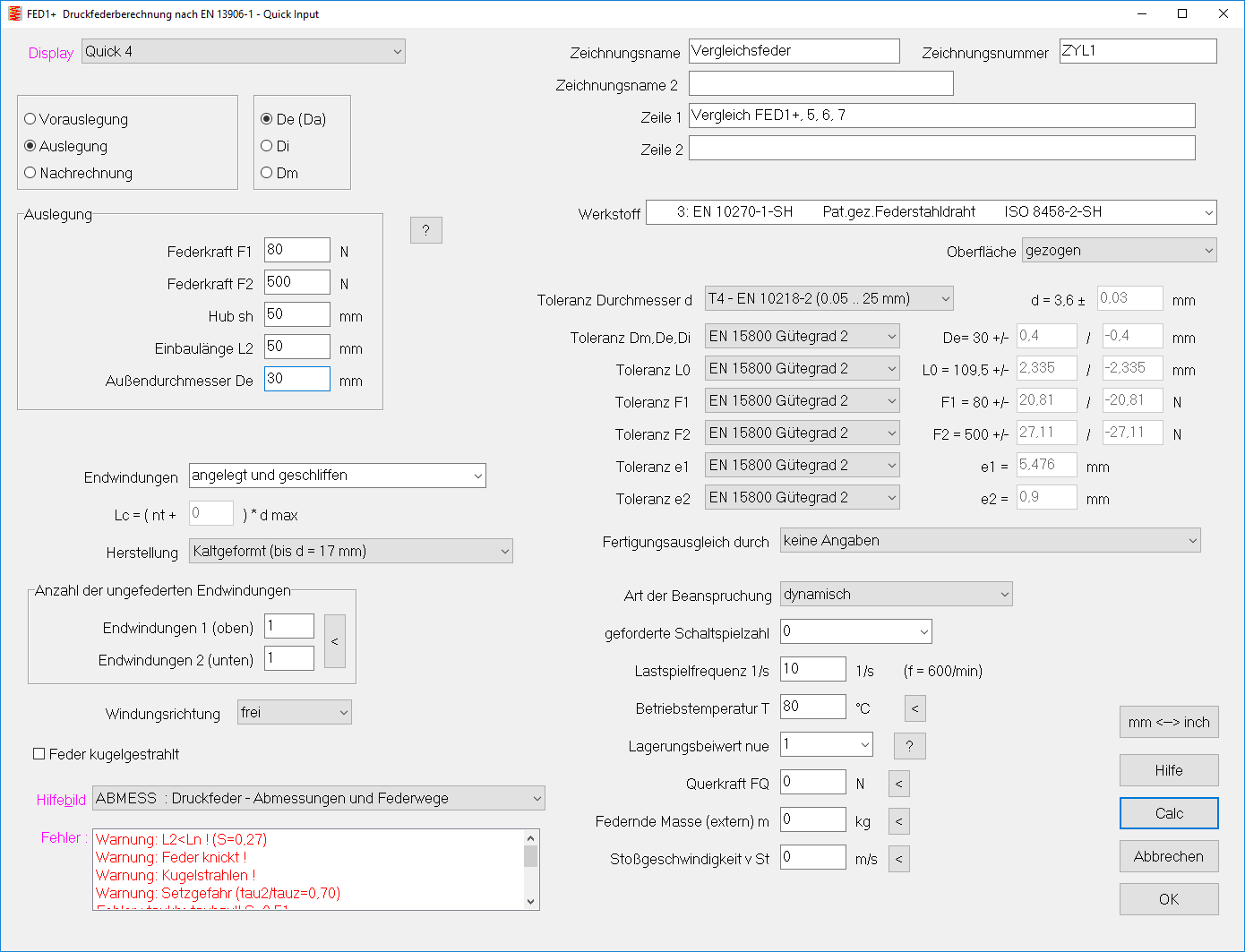

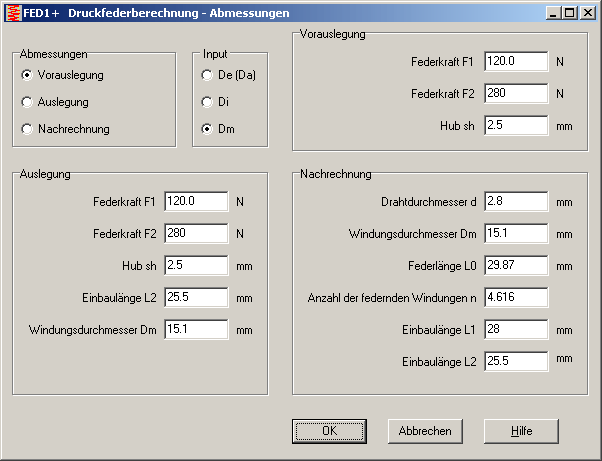

In der Auslegung wird aus Federkräften, Hub, Windungsdurchmesser und Einbaulänge eine passende Druckfeder berechnet. In der Nachrechnung lassen sich bei Vorgabe der Abmessungen vorhandene Federn überprüfen. Berechnet werden alle benötigten Federkräfte, Federwege, Federrate, Federarbeit, Spannungen, Drahtlänge, Knickfederweg, Querfederung, Eigenfrequenz, Gewicht. Die minimalen und maximalen Kräfte
F1 und F2 für die weichste und härteste Feder kann man sich iterativ berechnen lassen, ebenso den größt- und kleinstmöglichen Drahtdurchmesser.
Werkstoffdaten
Die Kennwerte der wichtigsten Federwerkstoffe (Zugfestigkeit, zul. Schubspannung in Abhängigkeit vom Drahtdurchmesser, Schubmodul, E-Modul, Dichte) holt die Software aus der integrierten Werkstoffdatenbank.
Toleranzen
Die Toleranzen für den Drahtdurchmesser d nach EN 10218 und DIN 2077 und für Dm, LO,F1,F2, nach EN 15800 und DIN 2096 werden vom Programm berechnet.
Federkennlinie

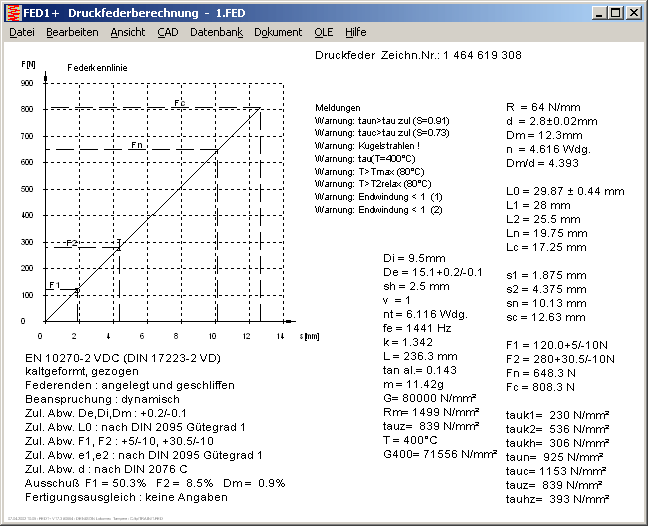

Das Kraft-Weg-Diagramm der Druckfeder kann als Grafik am Bildschirm ausgegeben werden, alternativ wird das Toleranzband der möglichen Gütegrade eingezeichnet.
Goodman-Diagramm

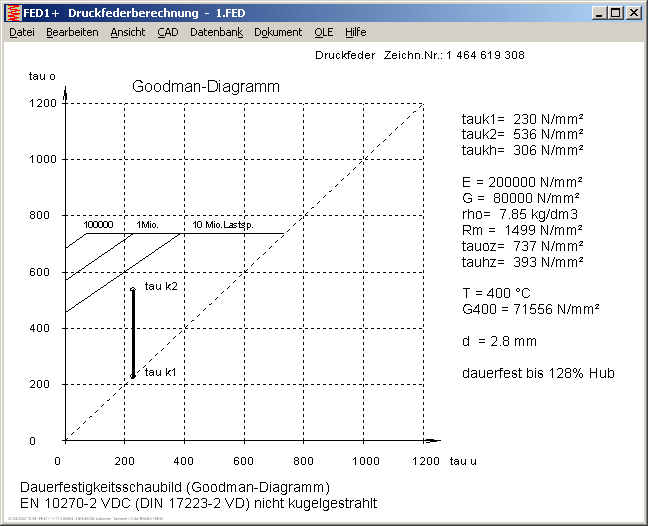

Bei dynamisch beanspruchten Federn erkennt man im Dauerfestigkeits-Schaubild, ob die zulässige Hubspannung eingehalten wurde. Eingezeichnet werden die Kurven für Dauerfestigkeit (>10Mio.) sowie für 1 Mio. und 100.000 Lastspiele.
Knickfeld

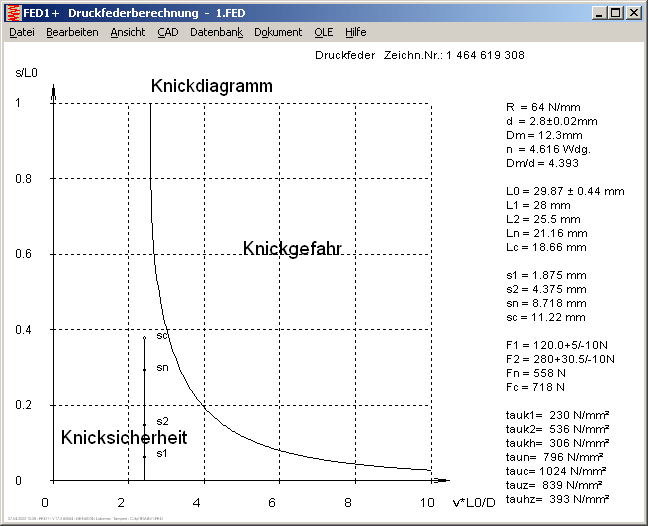

Im Knickfeld wird deutlich, ab welchem Federweg ungeführte Federn seitlich ausknicken.
Quick-Ausgabe
In der Quick-Ausgabe wird die Federkennlinie zusammen mit den wichtigsten Federdaten auf einer Bildschirmseite angezeigt.
Federzeichnung

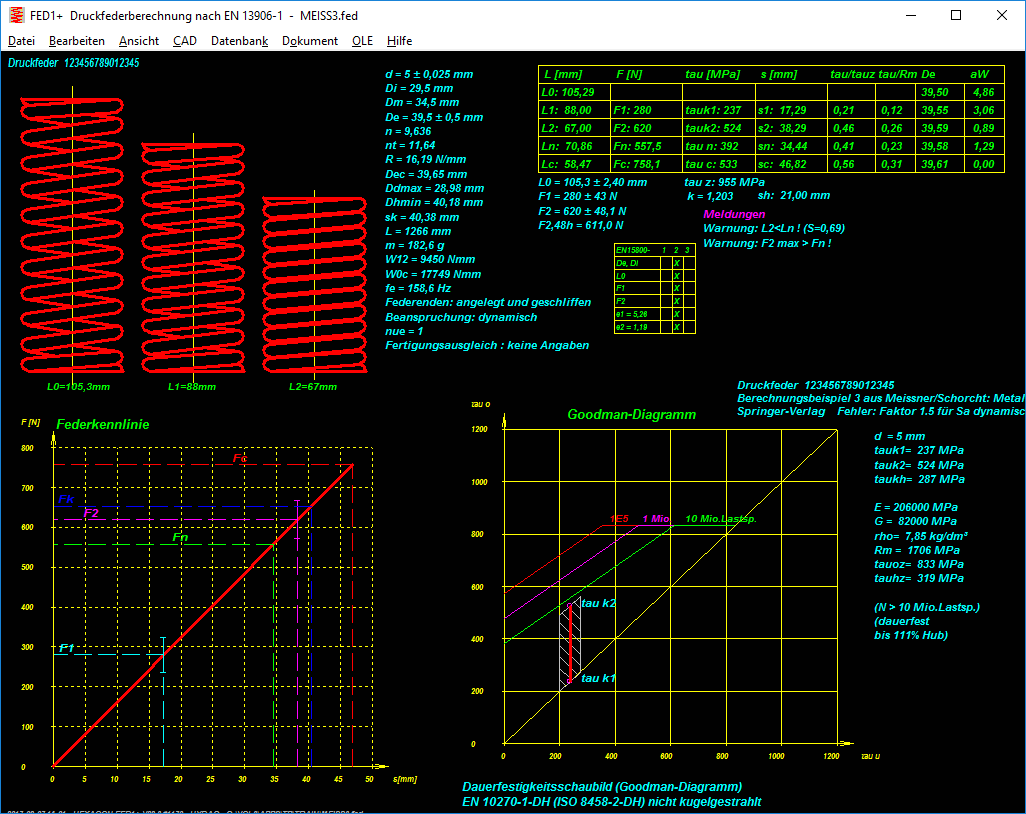

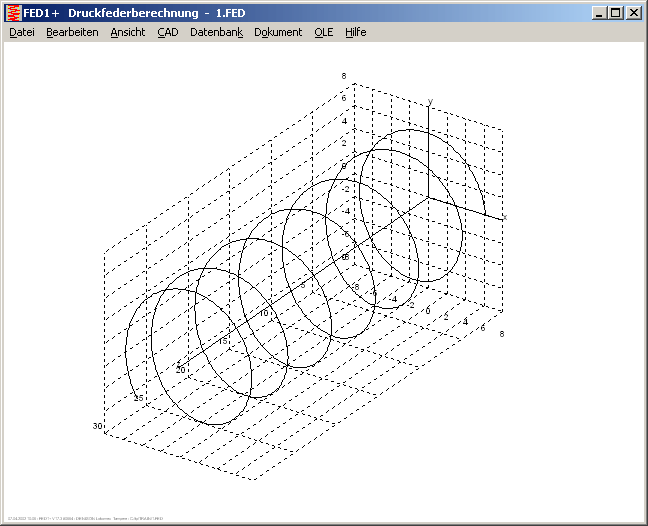

Zeichnungen der Feder (Ansicht und Schnitt) können in beliebiger Einbaulänge (zwischen L0 und Lc) mit angelegten oder geschliffenen Federenden am Bildschirm graphisch dargestellt werden, die schraubenförmige Mittellinie mit FED1+ als 3D-Zeichnung. Alle Zeichnungen kann man über DXF- oder IGES-Schnittstelle in CAD übernehmen.
Fertigungszeichnung
FED1/FED1+ generiert aus den berechneten Daten eine komplette Fertigungszeichnung nach DIN/EN als DXF- und IGES-Datei, die Sie direkt in CAD übernehmen können.
Ausschußberechnung
Bei Vorgabe der Fertigungsmöglichkeiten (z.B. 1% Ausschuß bei Gütegrad 1) berechnet das Programm die Ausschußquote für alle Gütegrade und vorgegebene Toleranzen auf Grundlage der Normalverteilung (Gauß'sche Glockenkurve).
Relaxation
FED1+ berechnet die Ermüdung der Feder als Funktion von Belastung, Temperatur und Zeit.
Drahtquerschnitt
FED1+ berechnet alternativ zu rundem Draht auch Federn mit quadratischem, rechteckigem und elliptischem Drahtquerschnitt.
Animation
Mit der Animation von FED1+ kann das Ein- und Ausfedern zwischen zwei beliebigen Stellungen am Bildschirm simuliert werden.
Federdatenbank
FED1+ enthält eine Datenbank mit Katalogen von Federherstellern, die Sie mit eigenen Federn ergänzen können. Nach einer Federberechnung können Sie die Datenbank bei Eingabe von Min- und Max-Werten nach geeigneten Druckfedern durchsuchen lassen.
Kalkulation
FED1+ berechnet den Preis der fertigen Feder, die Basisdaten sind als modifizierbare Datenbank hinterlegt.
Hilfesystem
Zu jeder Eingabe kann über das HEXAGON-Hilfesystem ein Hilfetext eingeblendet werden. Bei auftretenden Fehlermeldungen und Warnungen können Sie sich eine Erklärung mit Abhilfemöglichkeiten anzeigen lassen.
Hard-und Softwarevoraussetzungen
FED1+ gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.
Lieferumfang
- FED1+ Programm, Beispieldateien, Hilfebilder und Hilfetext
- Benutzerhandbuch (pdf)
- Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung
- Konformitätserklärung
Gewährleistung
HEXAGON übernimmt eine Gewährleistung von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt.
Softwarepflege, Hotline
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
