FED11 berechnet zulässige Federkraft und Durchbiegung von Federringen in Abhängigkeit vom verwendeten Federwerkstoff. Außerdem kann man vom Programm Spannungsverlauf und Biegelinie von Federringen für eine beliebige Federkraft berechnen lassen.

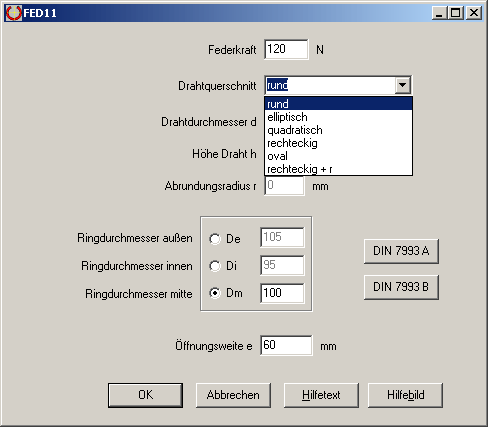

Federabmessungen
Der Drahtquerschnitt kann rund, quadratisch, rechteckig, elliptisch oder oval sein. Neben Durchmesser bzw. Breite und Höhe des Drahtquerschnitts sind Ringdurchmesser und Öffnungsweite des Federringes einzugeben. Spannhülsen werden von FED12 auch berechnet: Rechteckquerschnitt wählen, Federbreite und Banddicke eingeben. Alternativ kann man die Abmessungen aus den mitgelieferten Datenbanken mit Normfederringen nach DIN 7993 wählen.

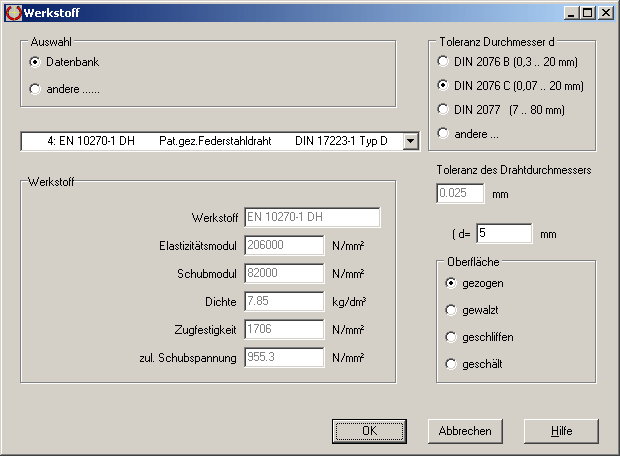

Werkstoffdatenbank
Die Werkstoffdatenbank enthält bereits die meistverwendeten Federstahldrähte. Die Datenbank kann vom Anwender beliebig erweitert werden.

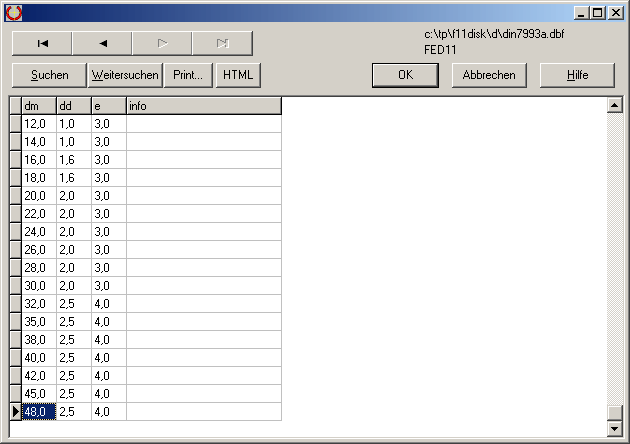

Datenbank mit Norm-Federringen
Norm-Federringe nach DIN 7993A und DIN 7993B können Sie direkt aus der integrierten Datenbank wählen.

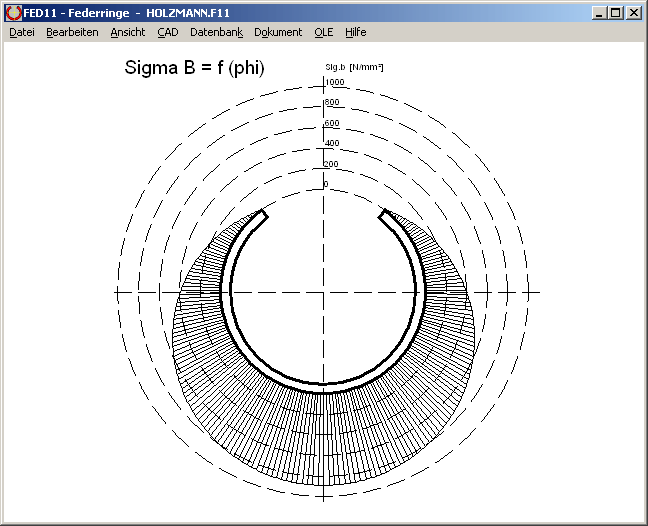

Diagramme
FED11 berechnet den Verlauf von Biegespannung und Durchbiegung entlang des Federrings. Die Diagramme können Sie ausdrucken oder als DXF- Datei bzw. über Zwischenablage in Ihre Dokumentation übernehmen.

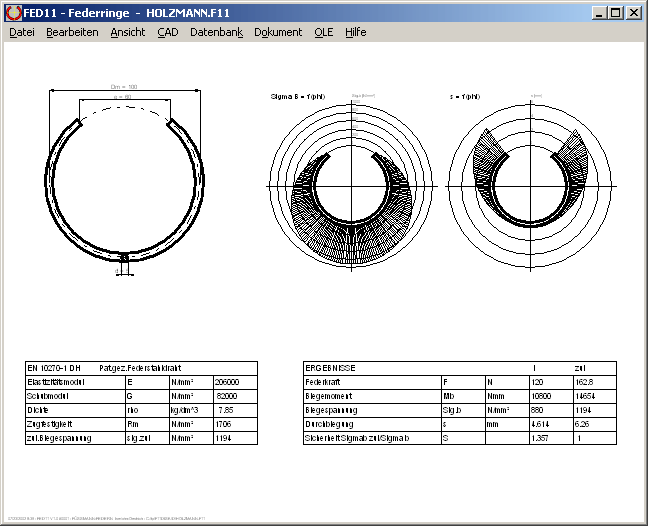

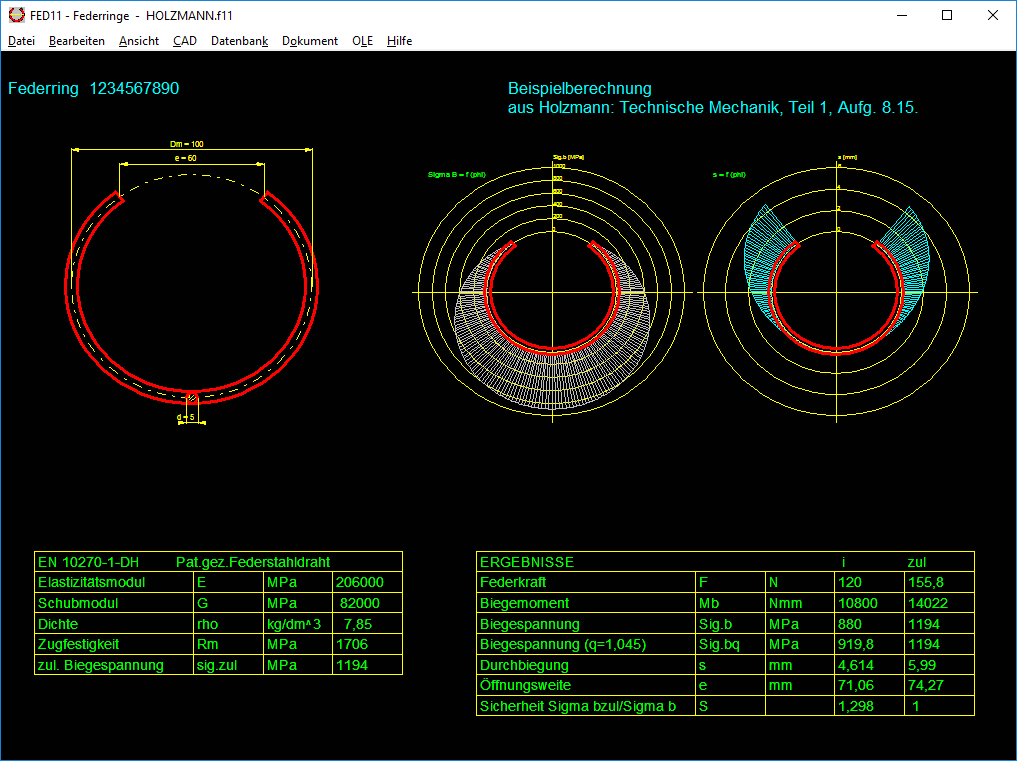

Quick-Ansicht
Die Quick-Ansicht enthält Federzeichnung, Diagramme mit Spannungsverlauf und Biegelinie sowie Ergebnistabelle auf einer Bildschirmseite.
Ausdruck
Die Berechnungsergebnisse mit den Extremwerten von Biegemoment, Durchbiegung, Spannungen, Sicherheit, sowie Werkstoffkennwerten und allen Eingabedaten kann man ausdrucken, als HTML-Tabelle abspeichern, oder direkt in MS-Excel übernehmen.
Zeichnung
FED11 generiert eine maßstäbliche Zeichnung des Federrings (mit oder ohne Bemaßung), die Sie direkt in CAD übernehmen können.
Feder unter Last
Bei Eingabe der Federkraft kann man die aufgebogene Feder am Bildschirm darstellen oder maßstäblich in CAD übernehmen.
Animation
In einer Animation wird das Aufbiegen der Feder unter Last am Bildschirm dargestellt.Dabei kann man größte und kleinste Kraft als Start- und Enpunkt der Animation frei bestimmen.

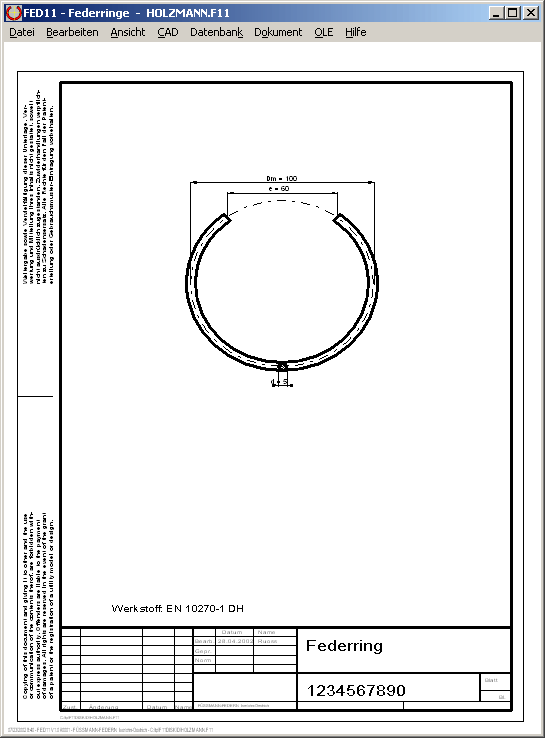

Fertigungszeichnung
Eine Fertigungszeichnung des Federrings mit allen Abmessungen wird von FED11 generiert. Zeichnungsinformationen und Änderungsindex kann man im Programm eingeben.
CAD-Schnittstelle
Alle Zeichnungen und Diagramme können Sie als DXF-oder IGES-Datei direkt in Ihr CAD-System übernehmen.
HEXAGON-Hilfesystem
Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von Grenzwerten gibt FED11 Fehlermeldungen aus. Zu jeder Fehlermeldung gibt es eine genauere Beschreibungen mit Abhilfemöglichkeiten.
Lieferumfang
FED11 Programm mit Beispieldateien, Hilfebildern und Hilfetextdatei, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung.
Systemvoraussetzungen
FED11 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.
Gewährleistung
HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose Einsatzunterstützung per Email. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
