Z A R 9

Software zur Berechnung von Stirn-Schraubrad-Getrieben mit gekreuzten Achsen

(C) Copyright 2018-2024 by HEXAGON, Berlin, Kirchheim, Neidlingen


Berechnungsgrundlagen

ZAR9 berechnet Abmessungen und Festigkeit von Schraubradgetrieben, das sind Schrägstirnradgetriebe mit gekreuzten Achsen. Der Achsenwinkel kann eingegeben werden. Auch für Schneckengetriebe mit Schneckenwelle und einfachem Schrägstirnrad als Schneckenrad ist ZAR9 geeignet. ZAR9 berechnet Wirkungsgrad, Zahnkräfte und Sicherheiten gegen Verschleiß, Zahnfußfestigkeit und Fressen nach Niemann.

Vorauslegung

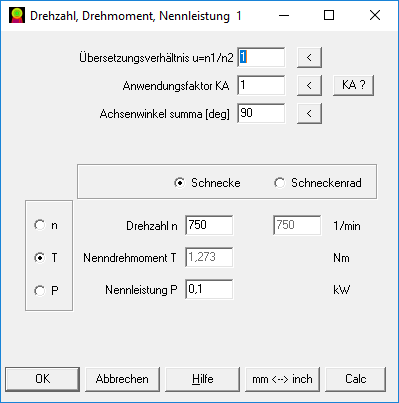

In der Vorauslegung werden aus Übersetzungsverhältnis, Leistungsdaten und Werkstoff Vorschläge für Achsabstand, Modul und Zähnezahlen gemacht, die in die nachfolgende Geometrie- und Festigkeitsberechnung übernommen werden.

Berechnung der Abmessungen

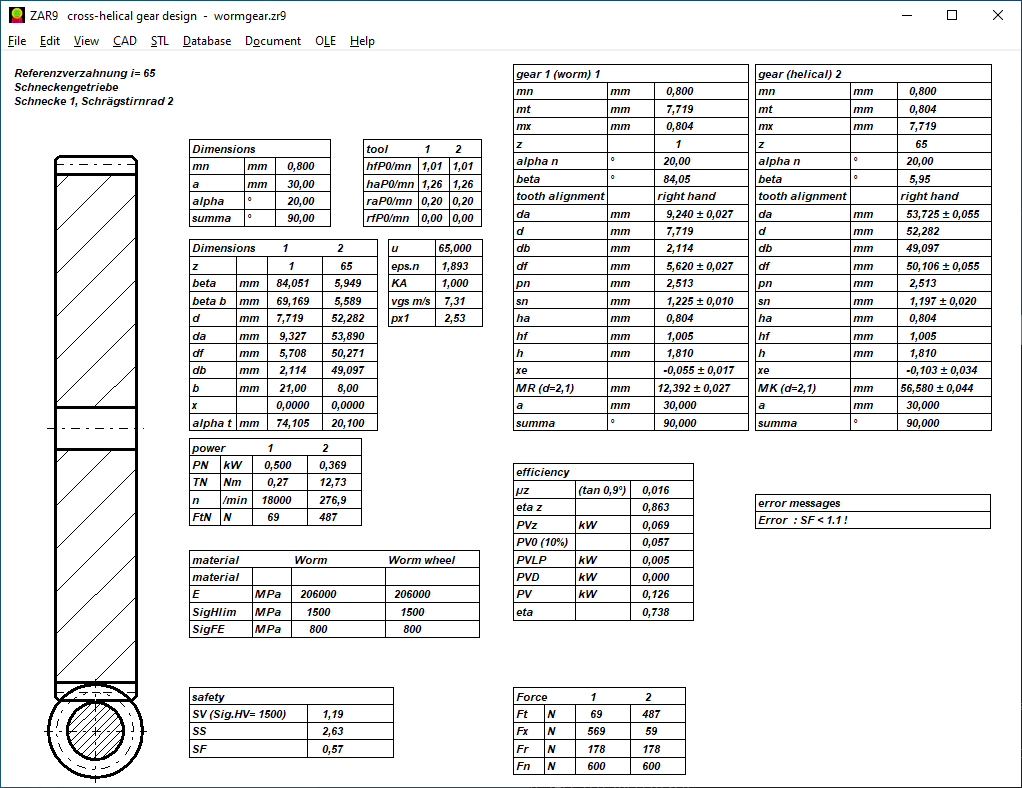

In der Auslegung können Sie die Daten aus der Vorauslegung auf passende Größen abstimmen, oder durch Variation von Achsabstandsverhältnis und Schrägungswinkel das optimale Schraubradgetriebe für Ihre Anwendung ermitteln.

Festigkeitsberechnung

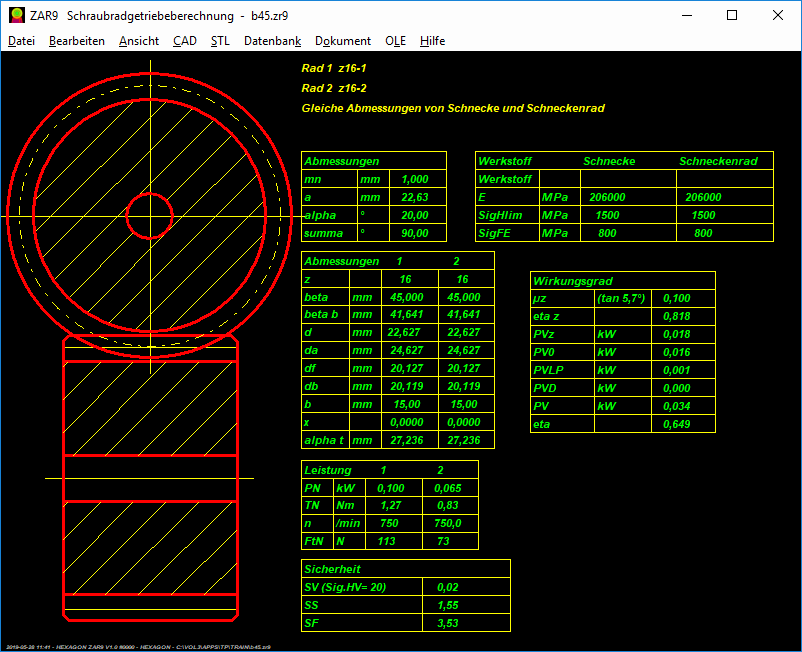

In der Festigkeitsberechnung werden die Faktoren SV (Gleitverschleiß), SF (Zahnfußfestigkeit), SS (Freßsicherheit) berechnet nach Niemann.

Wirkungsgrad

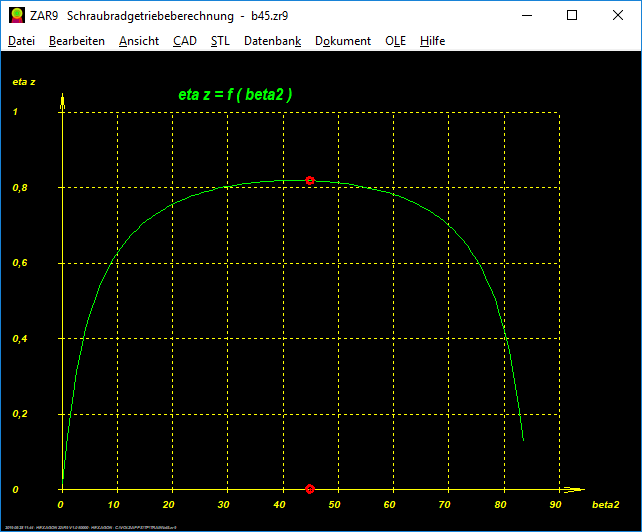

ZAR9 berechnet Verzahnungswirkungsgrad, Gesamtwirkungsgrad, Verzahnungs- und Leerlaufverlustleistung nach Niemann. In einem Diagramm wird dargestellt, wie die Aufteilung der Schrägungswinkel den Verzahnungswirkungsgrad beeinflusst.

Werkstoffdatenbank

ZAR9 enthält eine Datenbank mit den wichtigsten Zahnradwerkstoffen und ihren Kennwerten. Die Datenbank kann vom Anwender erweitert werden.

Zeichnungen und Tabellen

ZAR9 generiert Zeichnungen und Tabellen des Zahnradpaars, die Sie per DXF- oder IGES-Schnittstelle in CAD übernehmen können.

Zahnprofil und Zahneingriff

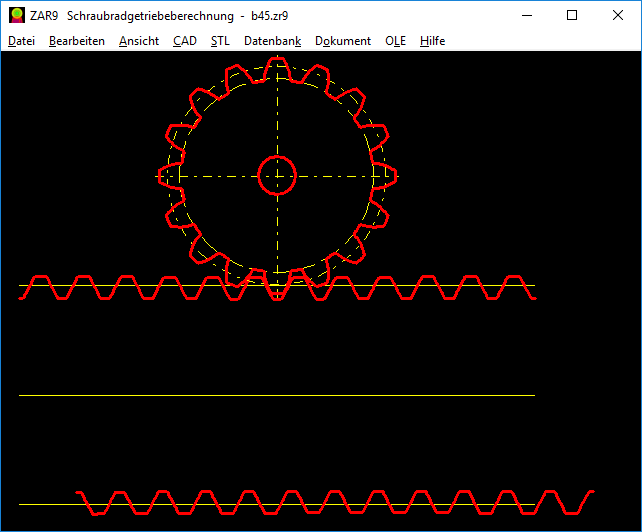

Zahneingriff und Verzahnung in verschiedenen Ansichten kann man maßstäblich darstellen.

Zahnflankentoleranzen und Prüfmaße

In ZAR9 gibt es die Möglichkeit zur Eingabe von Zahnflankentoleranzen oder Wahl eines Toleranzfeldes nach DIN 3967. ZAR9 berechnet Größt- und Kleinstmaß von Zahnweite und diametralem Zweikugel-/Zweirollenmaß.

Animation

In ZAR9 kann man für 90° Achskreuzungswinkel Bilder vom Zahneingriff am Bildschirm ablaufen lassen.

Fertigungszeichnung

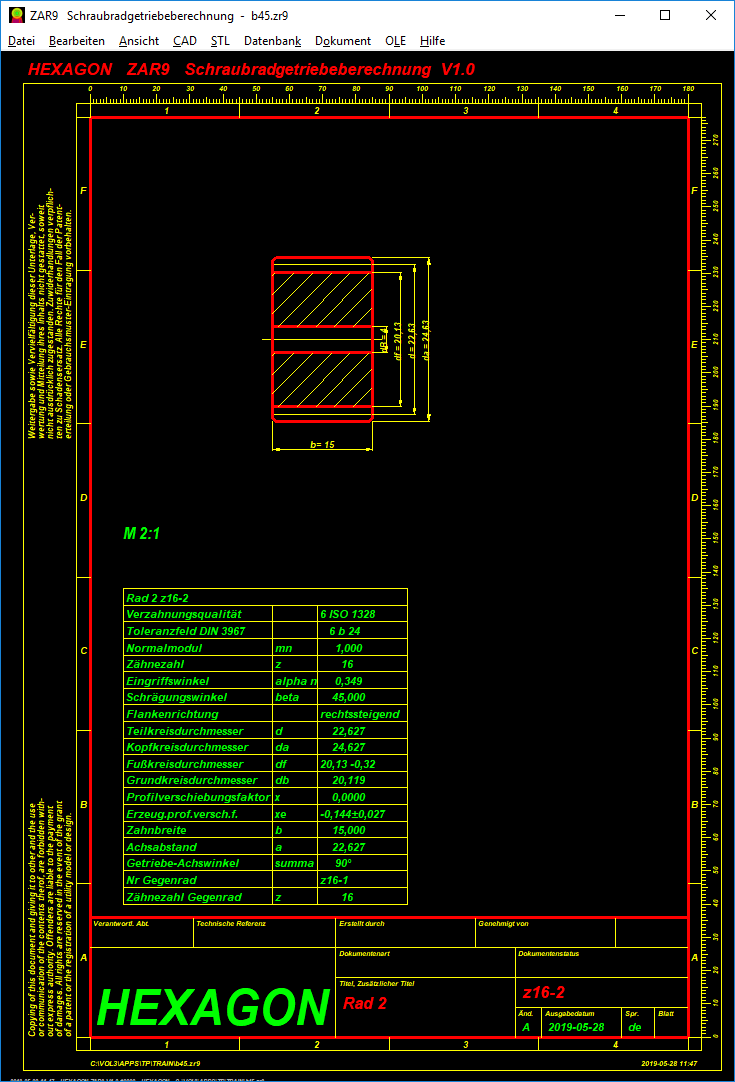

ZAR9 generiert bemaßte Zeichnungen der Zahnräder mit Verzahnungstabelle und ISO 7200 Datenfeld, fertig zum Druck oder für CAD Export.

Modellgetriebe aus 3D-Drucker

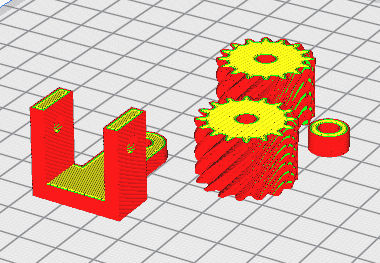

ZAR9 generiert STL-Dateien zum Drucken der Zahnräder sowie Gehäuse oder Carrier.

Datenaustausch

Die Daten der Zahnräder kann man in ZAR1+ (Stirnradgetriebe) exportieren, außerdem gibt es eine Import/Exportfunktion zu unserer ZAR3+ Software für Schneckengetriebe.

CAD-Schnitstelle

Zeichnungen, Diagramme, Zahnräder, Zahnprofile kann man maßstäblich als DXF- oder IGES-Datei in CAD übernehmen.

Lieferumfang

Berechnungsprogramm mit Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Update-Berechtigung.

Systemvoraussetzungen

ZAR9 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.

Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose Einsatzunterstützung per E-Mail und Hotline.


Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose Einsatzunterstützung per E-Mail.

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.


Demoversion ZAR9 für Windows (0.9 MB)


Preisliste | Bestellung | E-Mail | Zurück
