Z A R 6

Software zur Berechnung von Kegelrädern

(geradverzahnt, schrägverzahnt oder bogenverzahnt)

(C) Copyright 2000-2024 by HEXAGON, Berlin, Kirchheim, Neidlingen

Berechnungsgrundlagen
ZAR6 berechnet die Abmessungen von geradverzahnten, schrägverzahnten oder bogenverzahnten Kegelrädern mit zur Kegelspitze abnehmender Zahnhöhe. Ein Dauerfestigkeitsnachweis mit Berechnung der Sicherheiten gegen Zahnfußdauerbruch, Grübchenbildung und Fressen erfolgt gemäß DIN 3991.

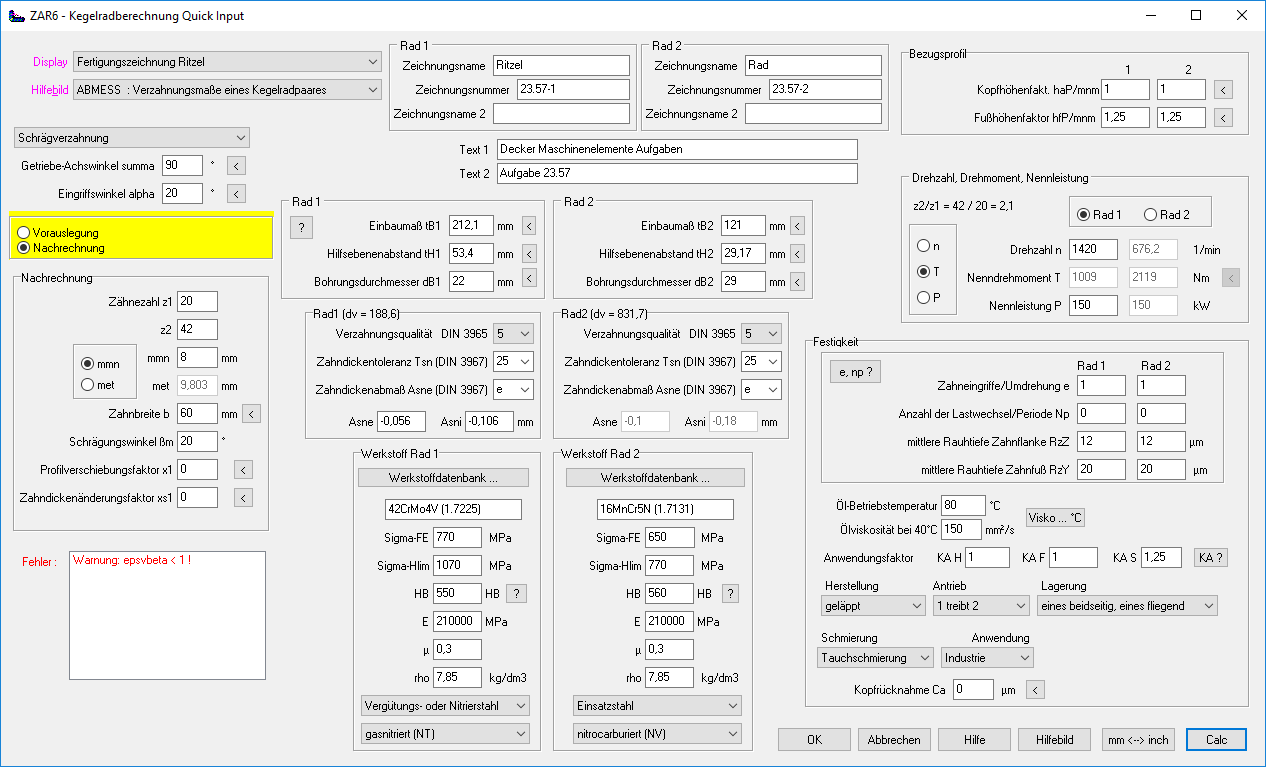

Quick-Eingabe

Quick-Eingabe in einem Dialogfenster für alle Abmessungen, Einbaumaße, Antriebsdaten, Werkstoffdaten, Toleranzen. Im Ergebnisfenster werden sofort Tabellen, Diagramme und Zeichnungen des berechneten Kegelgetriebes angezeigt.

Vorauslegung
Nach Eingabe von Antriebsdrehzahl und Leistung oder Drehmoment, Anwendungsfaktor,sowie dem gewünschtem Übersetzungsverhältnis werden Werkstoffe für Ritzel und Tellerrad aus der Datenbank gewählt, daraus berechnet ZAR6 die Abmessungen für eine passende Kegelgetriebestufe.

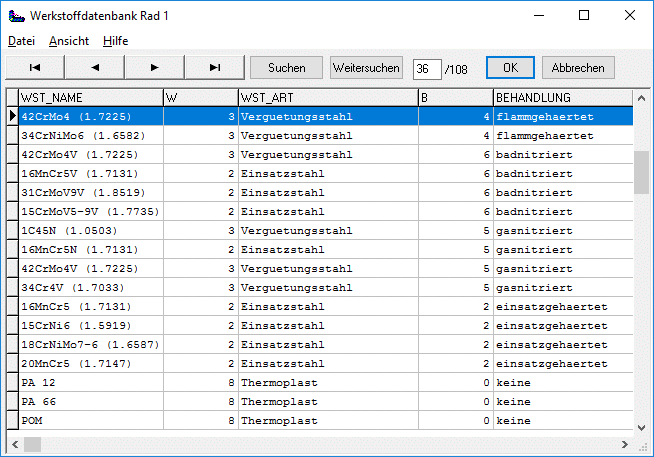

Werkstoffdatenbank
ZAR6 enthält eine vom Anwender erweiterbare Datenbank mit den wichtigsten Zahnradwerkstoffen und ihren Kennwerten.

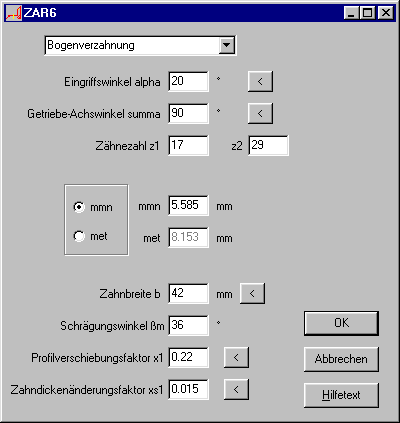

Nachrechnung Geometrie
Die Werte aus der Vorauslegung können in die Nachrechnung übernommen werden.Die Abmessungen lassen sich entsprechend den Vorgaben von Anwendung und Produktion anpassen. Für Profilverschiebung und Zahndickenänderung (V-Null-Verzahnung) kann man vom Programm geeignete Werte vorschlagen lassen.

Verzahnungsqualität
Für die gewählte Verzahnungsqualität ermittelt das Programm die zulässigen Teilungs-, Rundlauf- und Wälzabweichungen nach DIN 3965.

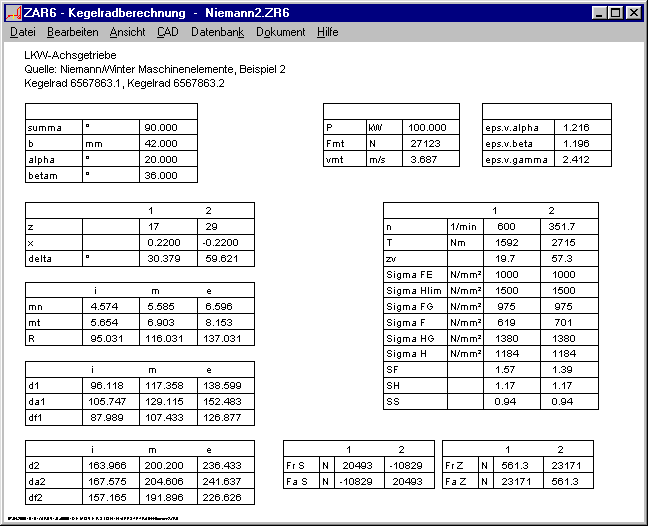

Quick-Ansicht

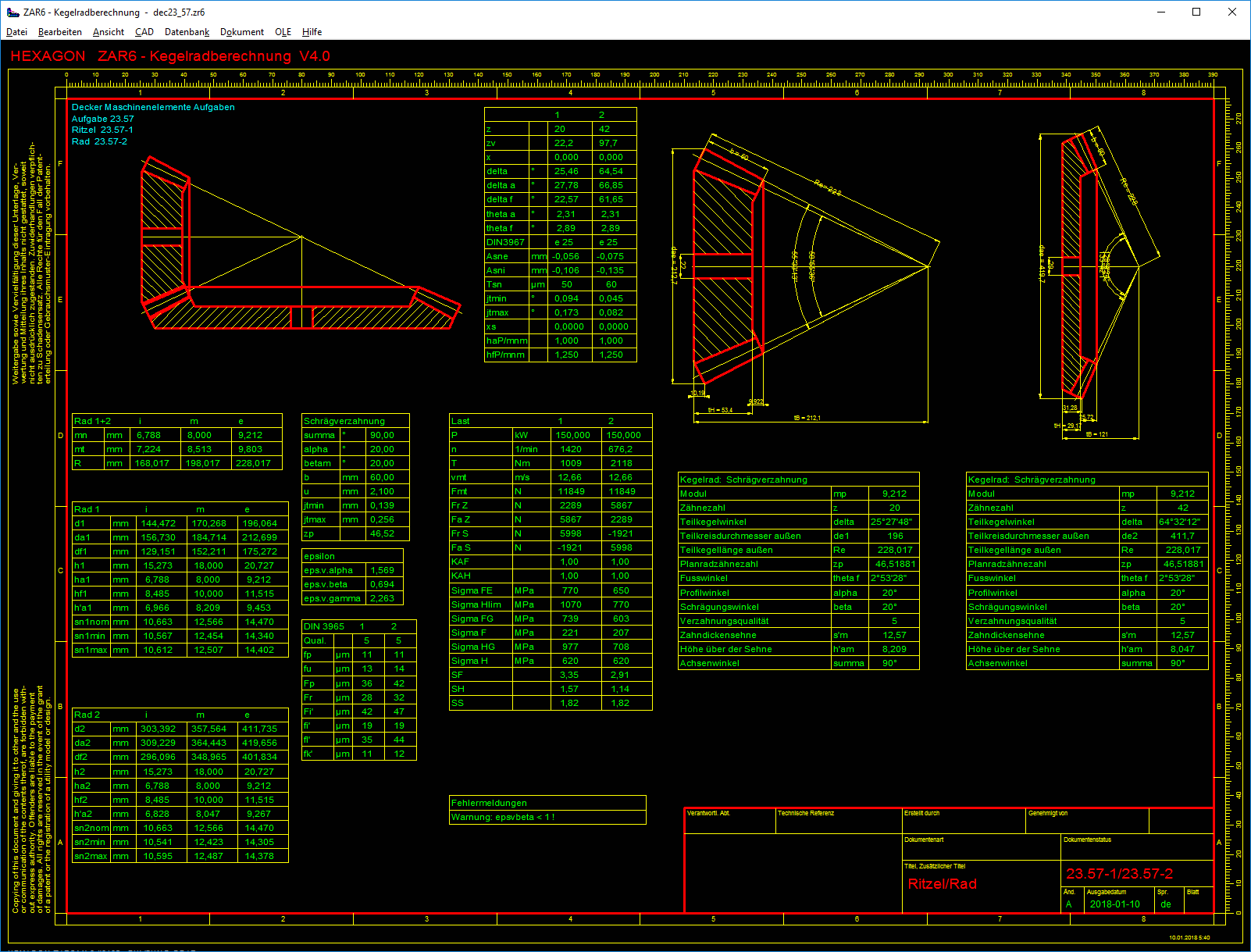

In der Quick-Ansicht werden die wichtigsten Abmessungen, Leistungsdaten, Überdeckungsfaktoren, Sicherheitsfaktoren und Zahnkräfte übersichtlich auf einer Seite aufgelistet. In der Quick3-Ansicht mit Zeichnung, und in der Quick4-Ansicht mit Zeichnungen in einem DIN A3 Zeichnungsrahmen.

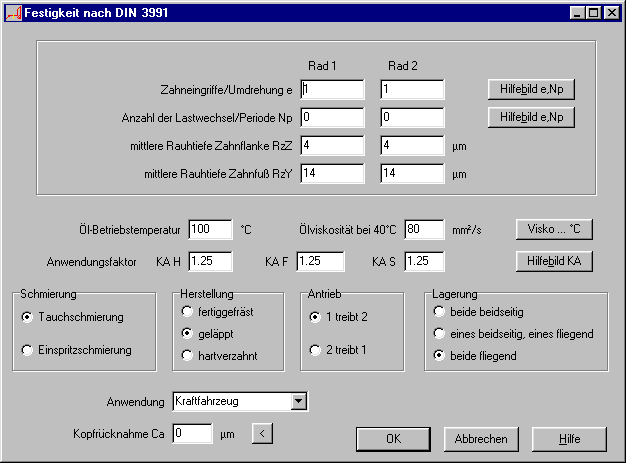

Festigkeitsberechnung

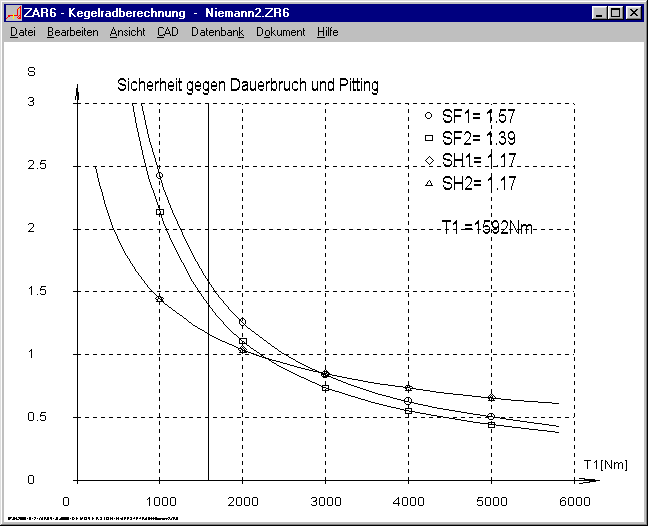

ZAR6 berechnet Ersatzstirnrad und die erforderlichen Hilfsfaktoren für die Berechnung von Bruch-, Grübchen- und Freßsicherheit. Bei Unterschreitung der Grenzwerte wird die Zeit bis Dauerbruch oder Pitting berechnet. In einem Diagramm werden Sicherheit und Lebensdauer in Abhängigkeit vom Nenndrehmoment angezeigt.

Zahnkräfte
Axial- und Radialkraft im Zug- und Schubbetrieb werden berechnet. Übernahme in die Software WL1+ zur Wellenberechnung ist möglich.

Ausdruck
Eingabedaten und Berechnungsergebnisse von Geometrie-. und Festigkeitsberechnung können ausführlich oder als Auszug auf Bildschirm oder Drucker ausgegeben, in einer Datei gespeichert, als HTML-Tabelle für Internet, oder als txt-Datei für Excel exportiert werden.

CAD-Schnittstelle
Eine maßstäbliche Zeichnung der berechneten Kegelräder, sowie alle Zeichnungstabellen und Diagramme, kann man über DXF- oder IGES-Schnittstelle in CAD übernehmen.

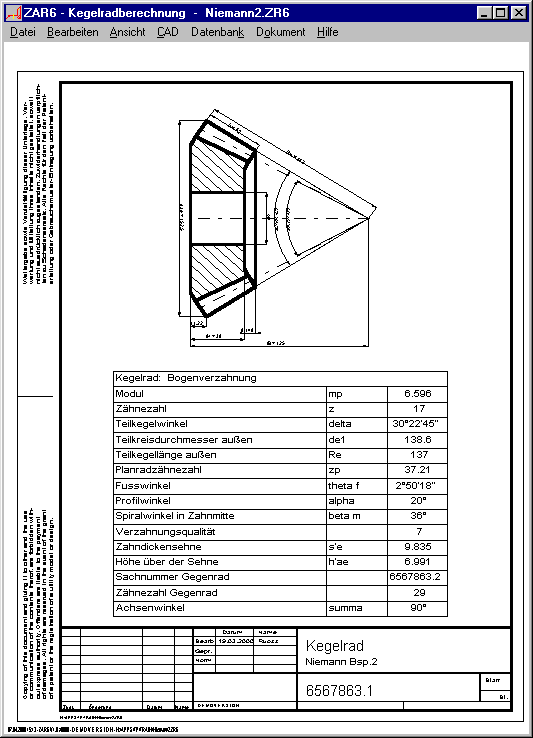

Fertigungszeichnung
Die vom Programm erzeugten Tabellenzeichnungen enthalten die wichtigsten Herstelldaten für gerad- und schrägverzahnte Kegelräder. Zeichnungsdaten und Änderungsindex kann man direkt in ZAR6 eingeben. Informationen über Änderungen werden zusammen mit den Berechnungsdaten abgespeichert. Die Zeichnungen können direkt ausgedruckt, oder in CAD exportiert werden.

HEXAGON-Hilfesystem
Für die Erläuterung der Eingabedaten kann man Hilfetext und Hilfebilder anzeigen lassen. Zu auftretenden Warnungen und Fehlermeldungen können Sie Erläuterung und Abhilfemöglichkeiten anzeigen lassen.

Hard- und Softwarevoraussetzungen
ZAR6 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.

Lieferumfang
Programm mit pdf-Handbuch, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung.

Gewährleistung
HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir bieten kostenlose telefonische Einsatzunterstützung und Hotline. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuheiten werden Kunden regelmäßig informiert.

Demoversion ZAR6 für Windows (706 kB)
