ZAR4 - Unrunde Zahnradgetriebe
Zur Realisierung eines periodischen Geschwindigkeits- und Beschleunigungsprofils bietet sich die Verwendung von unrunden Zahnrädern an. Die Teilkurve des Antriebsrads können Sie frei definieren, die Geometrie des Gegenrads wird von ZAR4 berechnet.

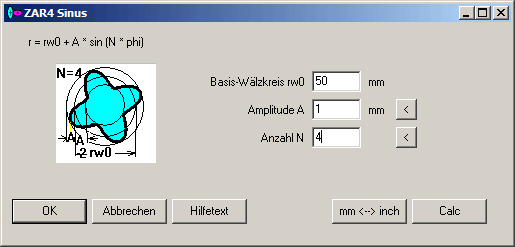

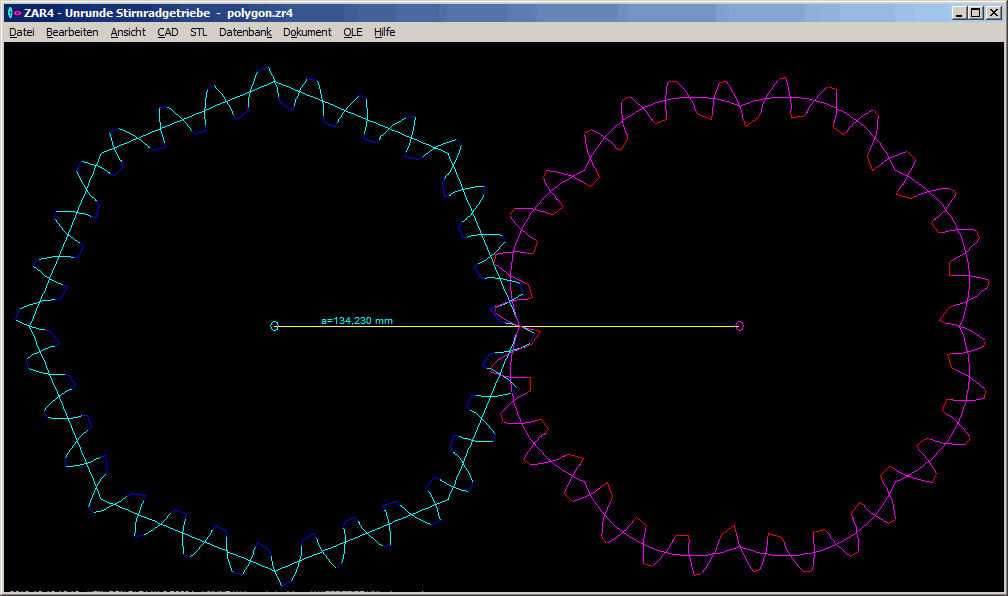

Die Form der Wälzkurve des Antriebsrads können Sie entweder wählen aus Ellipse, Sinus, Sinus-Linear, Polygon, Polynomfunktion, Exzenter.

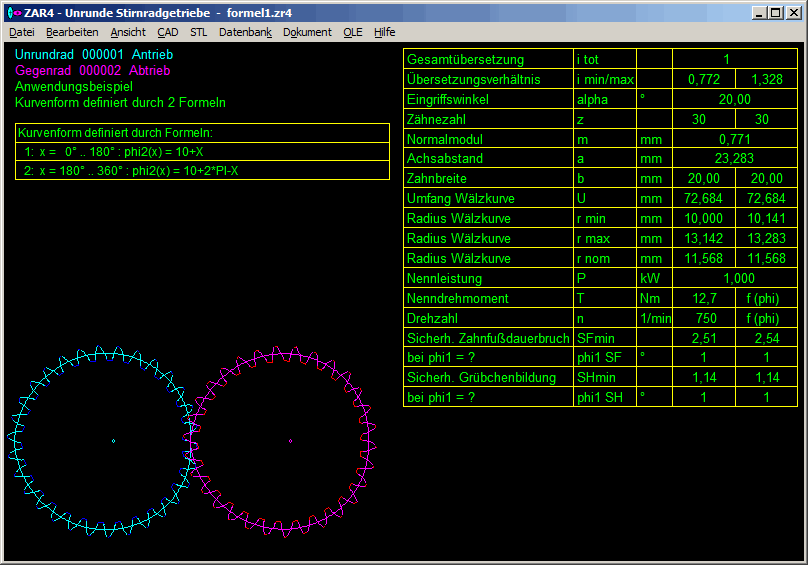

Oder Sie können die Wälzkurve völlig frei definieren durch bis zu 10 mathematische Formeln für den Geltungsbereich 0° bis 360°. Die Berechnung von Zahnrädern aus eingegebenen Formeln ist zeitintensiv, ein schneller Rechner ist hier zu empfehlen.

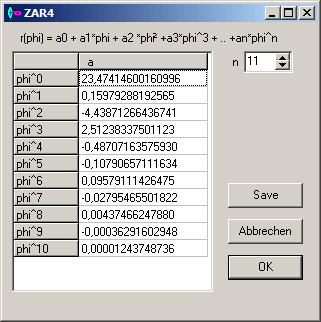

Sie können auch bis zu 50 Punkte auf der Wälzkurve eingeben, und ZAR4 ermittelt daraus die Polynomfunktion.

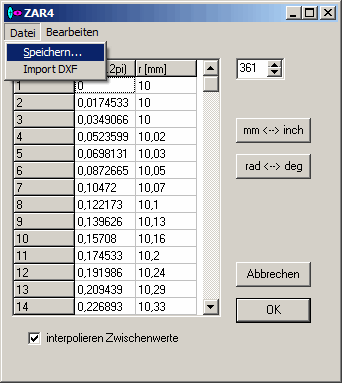

Oder Sie können bis zu 1000 Punkte der Wälzkurve eingeben, und ZAR4 bildet daraus eine Polylinie. Oder Sie können eine Polylinie aus CAD als DXF-Datei importieren, oder Über Zwischenablage aus Excel übernehmen.

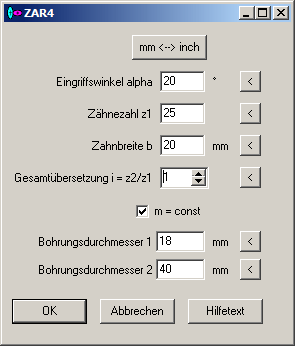

Eingriffswinkel, Zähnezahl und Zahnbreite kann man frei eingeben, ZAR4 berechnet daraus die Zahnform. Der Modul verändert sich in Abhängigigkeit vom Wälzradius (mn = d/z). Oder Sie setzen "mn=const", dann ist der Modul konstant und wird aus dem Umfang der Wälzkurve berechnet. Zahnkopf- und Fußhöhenfaktoren des Verzahnungswerkzeugs kann man aus Datenbank wählen oder direkt eingeben. Die Gesamtübersetzung kann 1, 2, 3 oder größer sein.

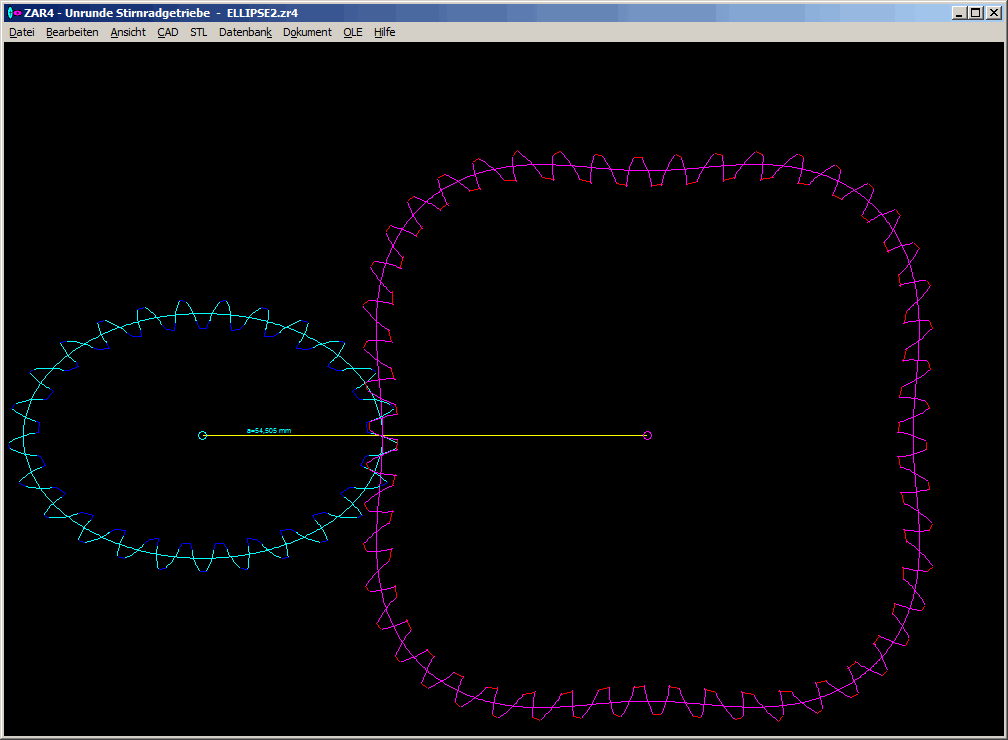

Die passende Form des Gegenrads wird von ZAR4 ermittelt. ZAR4 berechnet Übersetzung, Geschwindigkeit und Beschleunigung über eine Umdrehung von Rad1. Die Ergebnisse kann man in Diagrammen anzeigen lassen.
Übersetzungsverhältnis
Die Gesamtübersetzung kann 1 oder 2, 3, 4 oder größer sein.

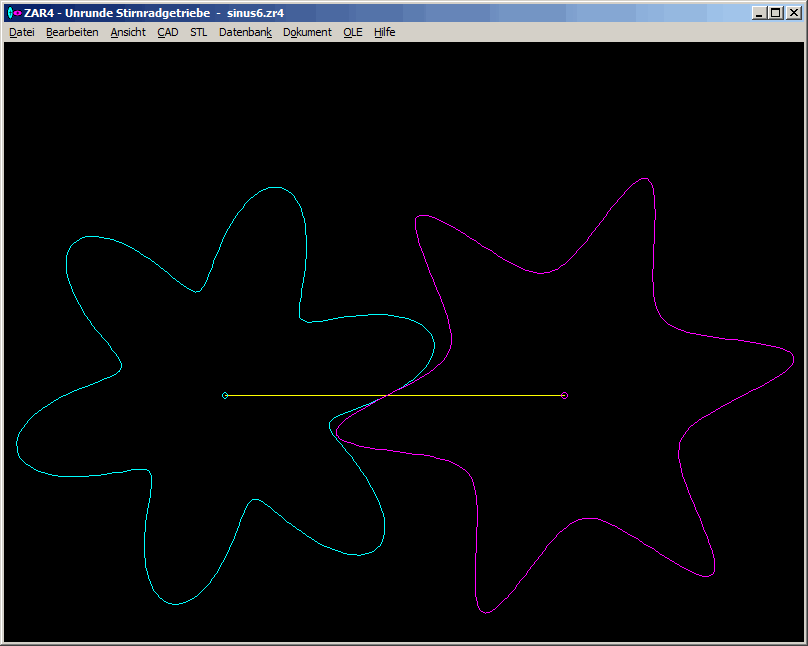

Wälzkurven
Sie können auch die Wälzkurven direkt ohne Evolventenverzahnung berechnen und darstellen. Dadurch kann man ganz neue Antriebsgeometrien erschaffen.
Animation
In einer Animation können Sie das Zahnradgetriebe am Bildschirm ablaufen lassen, und die Verzahnung auf Eingriffsstörungen überprüfen. Sie können auch nur die Wälzkurven als Animation ablaufen lassen.

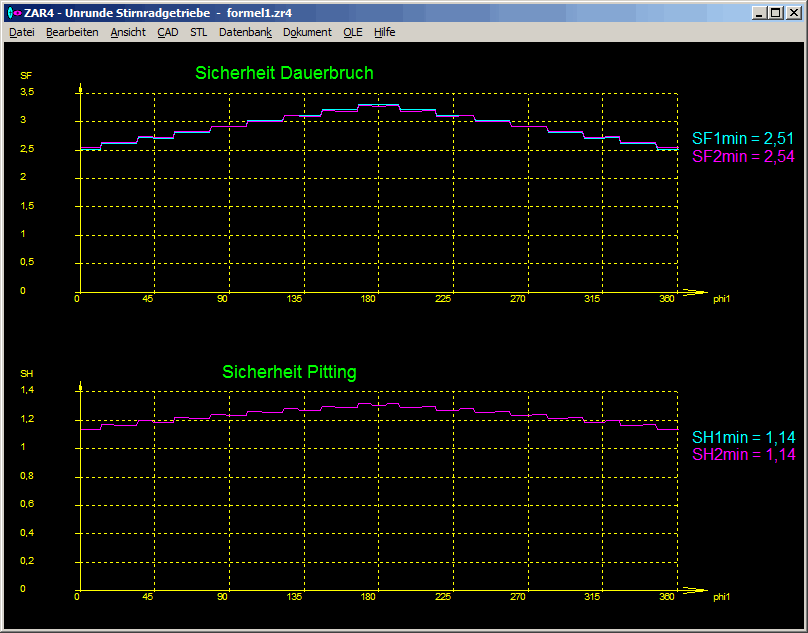

Festigkeitsberechnung
Eine Festigkeitsberechnung erfolgt nach ISO 6336 oder DIN 3990 durch Berechnung von Ersatz-Stirnrädern.

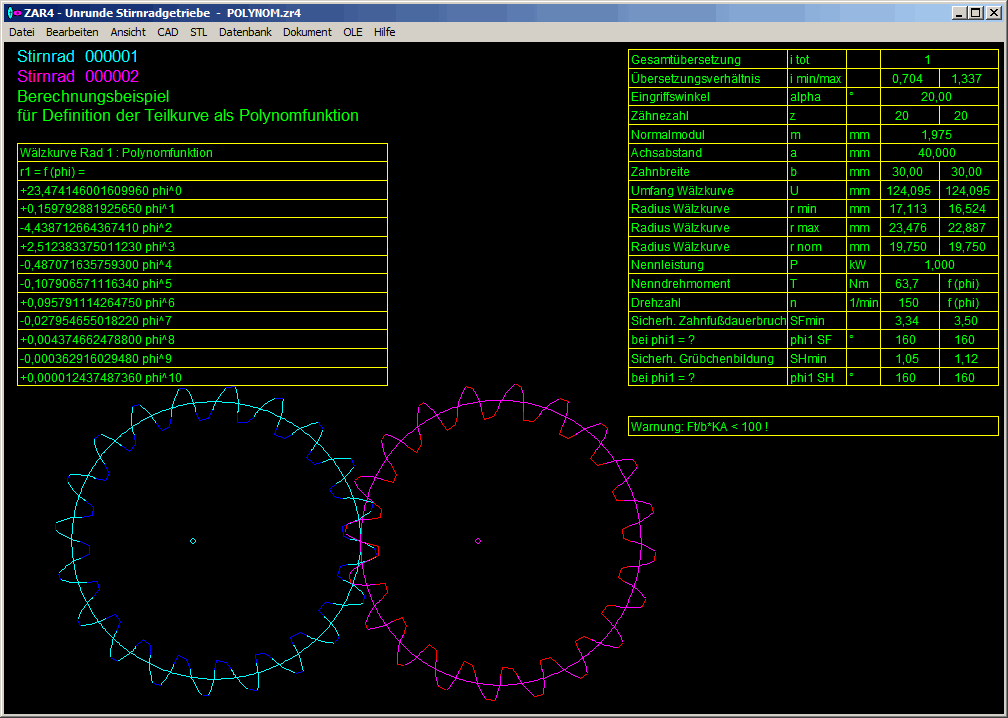

Quick-Ansicht

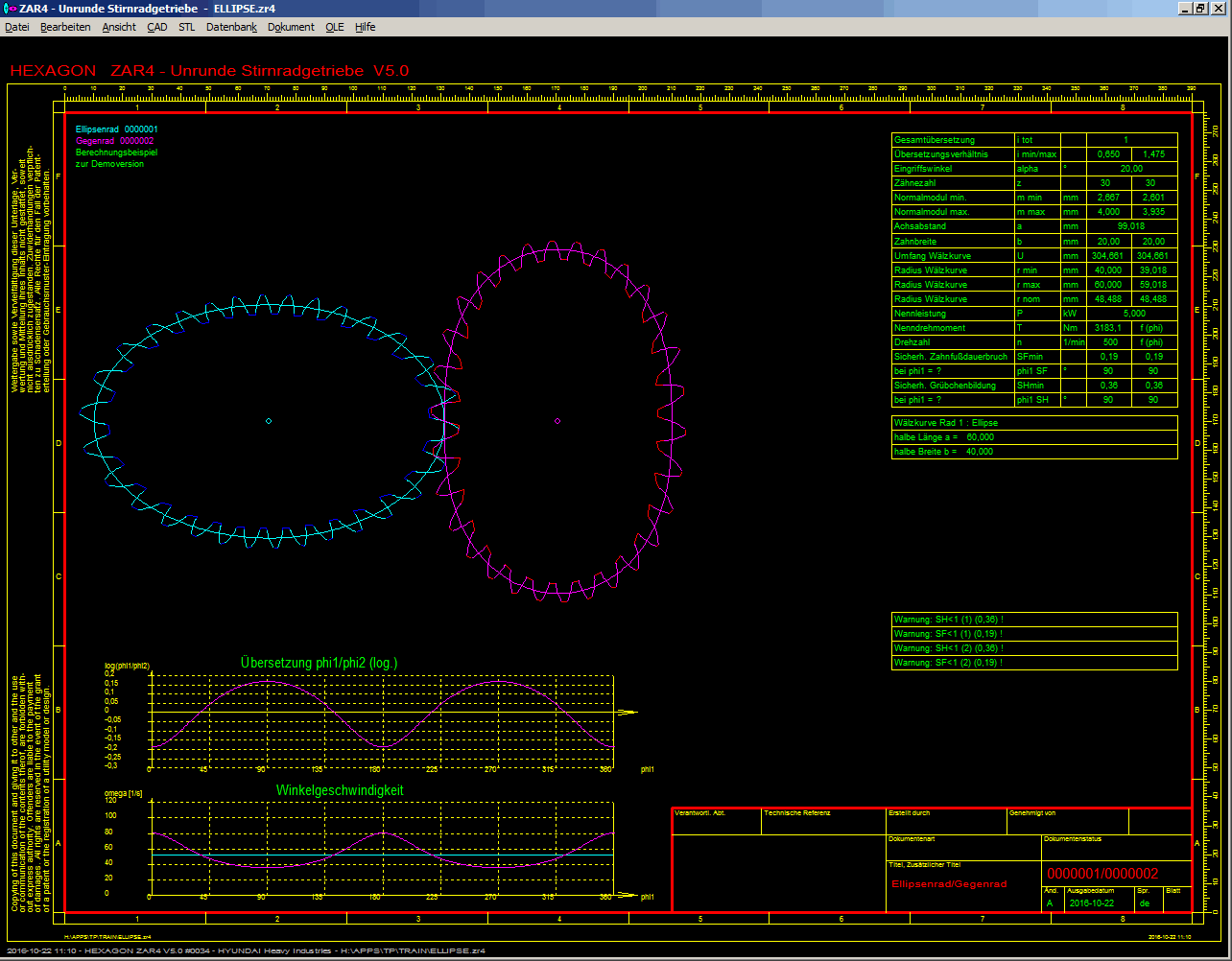

In den Quick-Ansichten werden Zeichnung, Diagramme und Tabellen auf einer Bildschirmseite angezeigt, in der Quick4-Ansicht mit A3-Zeichnungsrahmen.
CAD-Schnittstelle
Die berechneten Unrund-Zahnräder können Sie maßstäblich als DXF- oder IGES-Datei in CAD übernehmen.STL-Schnittstelle
Die berechneten Unrund-Zahnräder können Sie als STL-Datei ausgeben und mit einem 3D-Drucker sofort drucken.
Zu allen Eingaben kann ein Hilfetext oder ein Hilfebild eingeblendet werden. Bei auftretenden Fehlermeldungen kann man sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.
ZAR4 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.
ZAR4 Programm mit pdf-Handbuch, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.
HEXAGON-Software wird laufend aktualisiert und verbessert. Neue Versionen erhalten Lizenznehmer zum Update-Preis. Jedes Programm wird durch Lizenznummer und eingebundene Benutzerdaten individuell erstellt. Telefonische Einsatzunterstützung und Hotline sind für registrierte Anwender kostenlos.
