W N 3

Software zur Auslegung von Passfederverbindungen nach DIN 6892

(C) Copyright 1995-2024 by HEXAGON Software, Berlin, Kirchheim, Neidlingen

Berechnung

Die WN3-Software berechnet die Tragfähigkeit einer Passfederverbindung nach DIN 6892 (Nov. 1998). Die Abmessungen der Passfedern nach DIN 6885 oder ANSI B17.1 sowie Werkstoffkennwerte für Passfeder, Welle und Nabe werden einfach aus den integrierten Datenbanken übernommen. Als Ergebnis können Gesamtausdruck, Tabelle, und Zeichnungen von Passfeder, Wellennut und Nabennut ausgegeben werden.

Vorauslegung

In der Vorauslegung können Sie sich aus Nenndrehmoment, Streckgrenze von Wellen- und Nabenwerkstoff und Anwendungsfaktor den Wellendurchmesser berechnen lassen und eine geeignete Passfeder aus der Datenbank wählen.

Nachrechnung

In der Nachrechnung nach DIN 6892 werden zusätzlich maximales Drehmoment, Lastverteilungsfaktor, Reibschlußfaktor (bei Preßpassungen), zusätzliches Biegemoment, Lastrichtungswechselfaktor und Lastspitzenhäufigkeitsfaktoren berücksichtigt. Die Stütz- und Härteeinflußfaktoren für Welle, Nabe und Passfeder übernimmt WN3 automatisch aus den Werkstoffdatenbanken. Berechnet werden Sicherheiten gegen Bruch durch das maximale und äquivalente Drehmoment für Passfeder, Welle und Nabe.

Passfederdatenbank

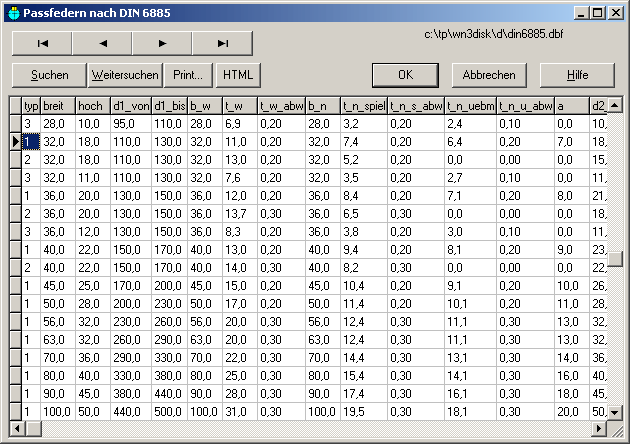

Zum Lieferumfang von WN3 gehört eine Datenbank, die alle Abmessungen von Passfedern nach DIN 6885 (Blatt 1, 2 und 3) und ANSI B17.1 enthält. Das Datenbankfile im dBase-Format kann vom Anwender beliebig modifiziert und erweitert werden (innerhalb WN3 oder extern).

Werkstoffdatenbank

Die Werkstoffe für Welle, Nabe und Passfeder können aus einer Datenbank mit ca. 1000 Werkstoffeinträgen gewählt werden.

Ausdruck

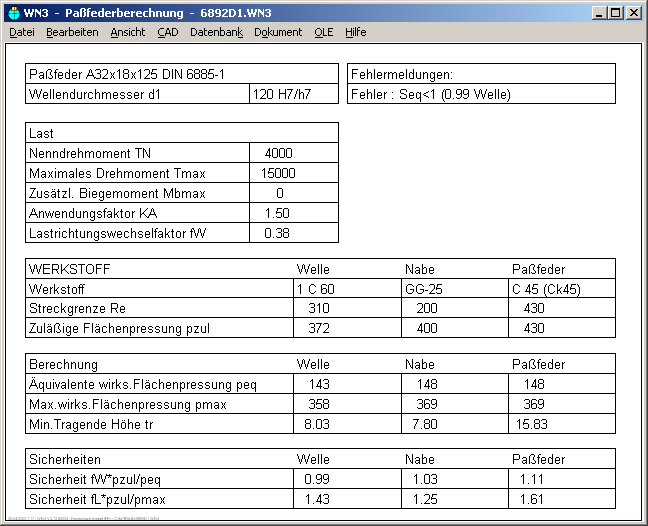

Die Ergebnisse der Berechnung können in einem ausführlichen Ausdruck oder in einem 1-seitigen Auszug ausgedruckt werden.

CAD-Schnittstelle

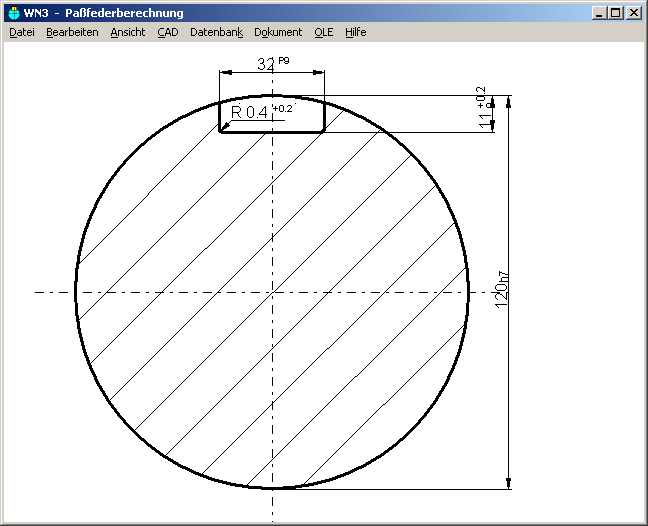

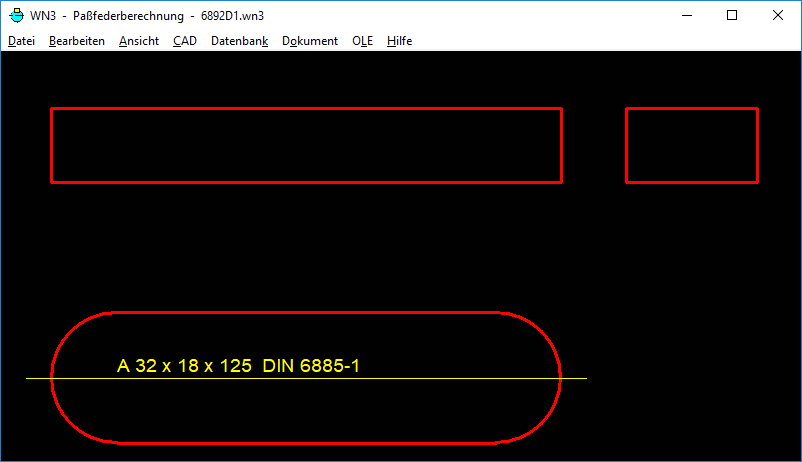

Eine maßstäbliche Zeichnung der Passfeder sowie Schnittzeichnungen durch Welle und Nabe mit der bemaßten Passfedernut können Sie über DXF- oder IGES-Schnittstelle direkt in CAD übernehmen, ebenso eine Zeichnungstabelle mit den wichtigsten Daten.

HEXAGON-Hilfesystem

Für die Erläuterung der einzugebenden Daten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Überschreitung von Grenzwerten gibt das Programm Warnungen und Fehlermeldungen aus, im Fehler-Infofenster erhalten Sie dazu eine Fehlerbeschreibung mit Abhilfemöglichkeiten.

Hard-und Softwarevoraussetzungen

WN3 gibt es als 32-bit und 64-bit Anwendung für Windows 11, Windows 10, Windows 7.

Lieferumfang

WN3 Berechnungsprogramm mit Benutzerhandbuch (pdf), Anwendungsbeispiele, Eingabeformulare, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung.

Info- und Update-Service

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.

WN3 für Windows (636 kB)

Demoversion der WN3-Software zur Berechnung von Passfederverbindungen nach DIN 6892
