Die WN13-Software berechnet Abmessungen, Toleranzen, Querschnitt, Widerstands- und Trägheitsmomente für Polygonprofile PnG (inklusive P3G nach DIN 32711). Gleichdickdurchmesser und Exzentrizität kann man beliebig eingeben, oder eine DIN 32711-Größe aus der mitgelieferten Datenbank wählen. Die integrierte Werkstoffdatenbank ermöglicht einen Tragfähigkeitsnachweis bezüglich zulässiger Flächenpressung, Torsion und Biegung. In der Vorauslegung ermittelt das Programm ein geeignetes Profil für vorgegebenes Drehmoment, Werkstoffe und Anwendungsdaten. Das PnG Profil kann man maßstäblich in CAD und 3D-Drucker übernehmen.

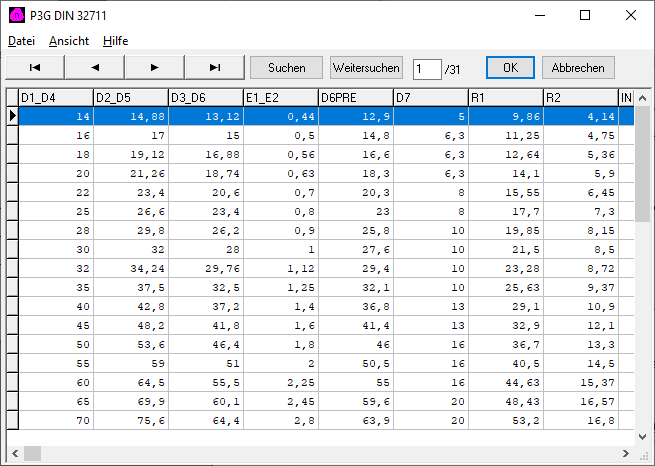

Die mitgelieferte Datenbank enthält P3G-Profile mit Nennmaßen von 14 mm bis 180 mm.

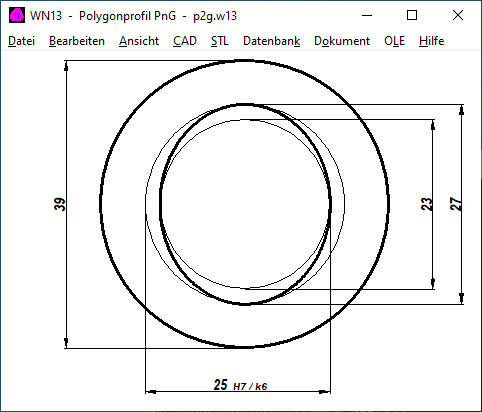

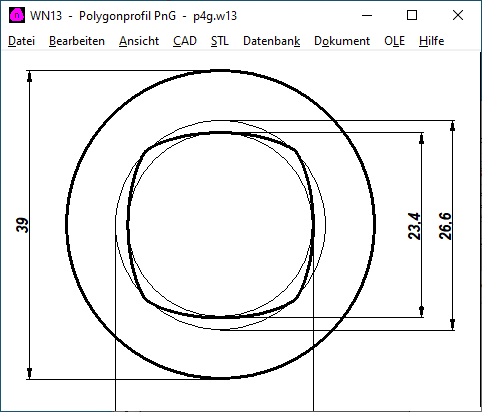

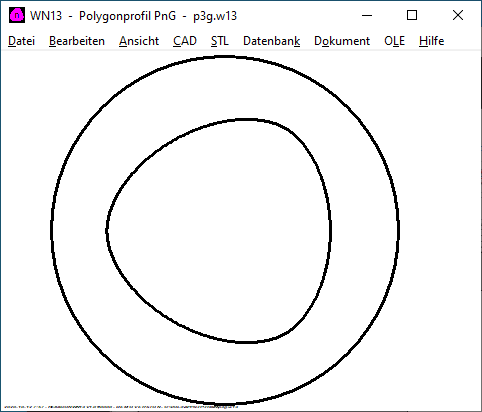

WN13 berechnet nicht nur P3G-Profile, sondern auch P2G, P4G, P5G, P6G Profile.

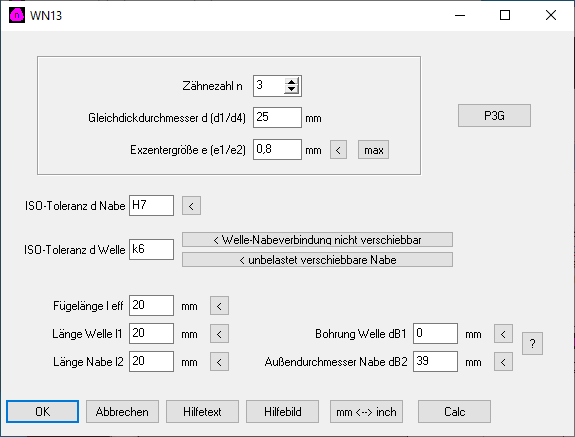

Bei Eingabe von Gleichdickdurchmesser und Exzentrizität gibt es Vorschlagswerte für optimale und maximale Exzentrizität.

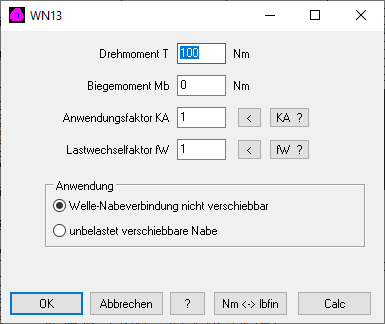

Aus Drehmoment, Werkstoffdaten und Anwendung berechnet WN13 die Mindestgröße eines geeigneten PnG Profils.

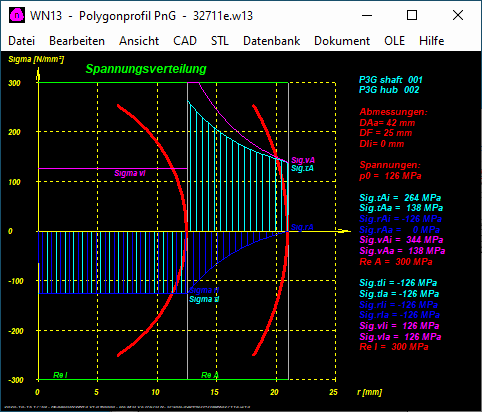

WN13 berechnet Flächenpressung, Schubspannung, Biegespannung und Vergleichsspannung. Bei Überschreitung der Werkstoffkennwerte werden Fehlermeldungen ausgegeben. Festigkeitsberechnung nach DIN 6892 (zulässige Flächenpressung) und nach DIN 7190 (Mindestwanddicke Nabe und Spannungsverteilung).

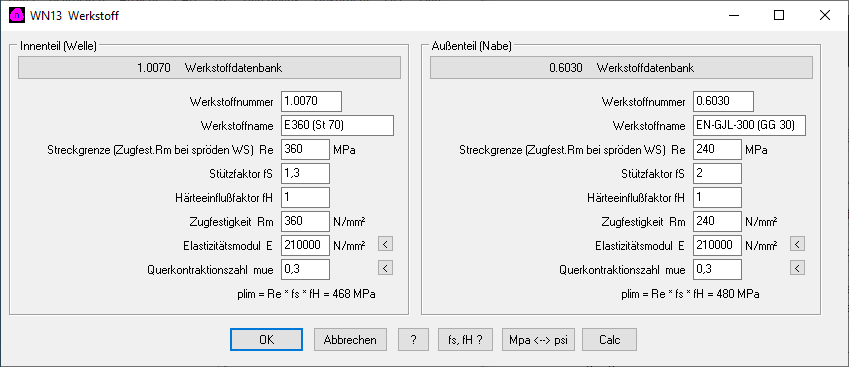

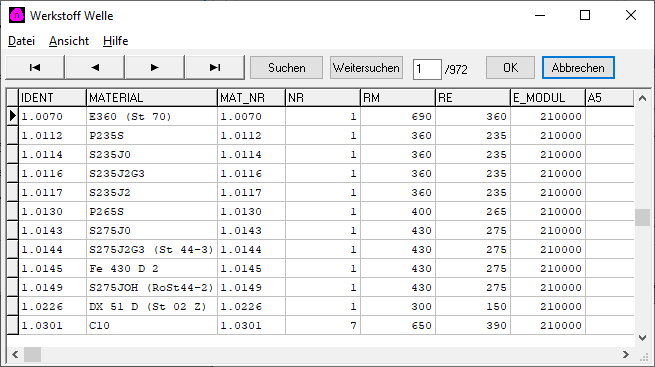

Die Werkstoffe für Welle und Nabe können aus der mitgelieferten Werkstoffdatenbank gewählt werden (900 Stähle und NE-Metalle).

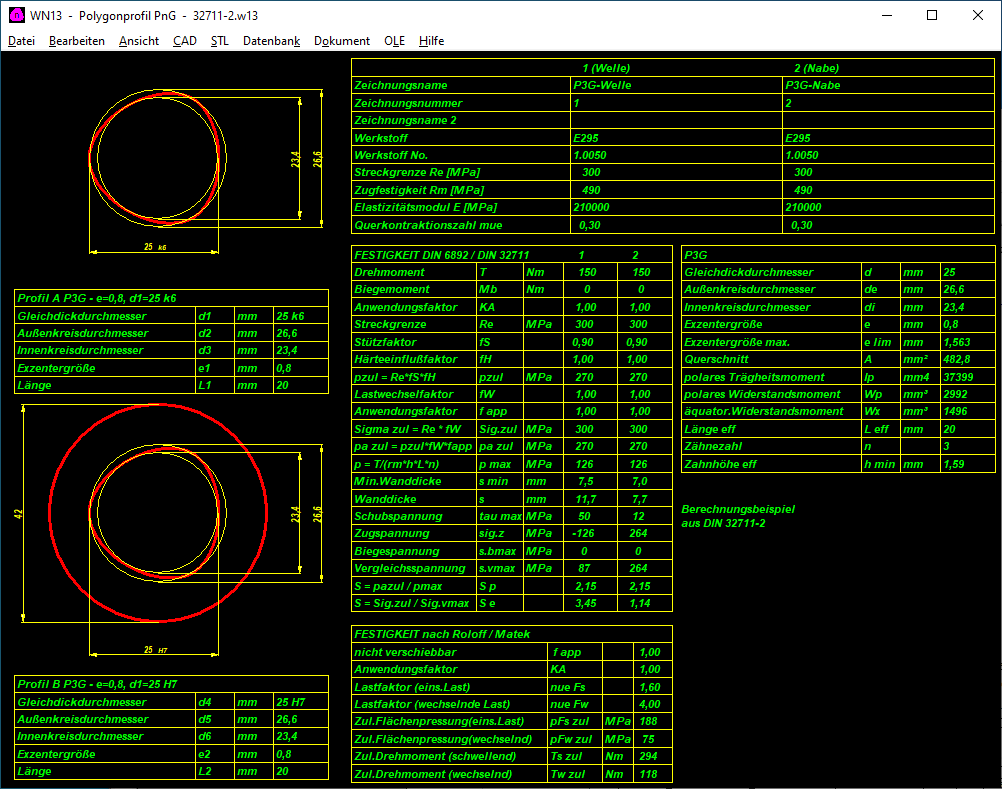

In den Quick-Ansichten werden Tabellen mit Abmessungen, Werkstoffdaten und Festigkeitsberechnung zusammen mit einer Profilzeichnung auf eine Bildschirmseite gedruckt.

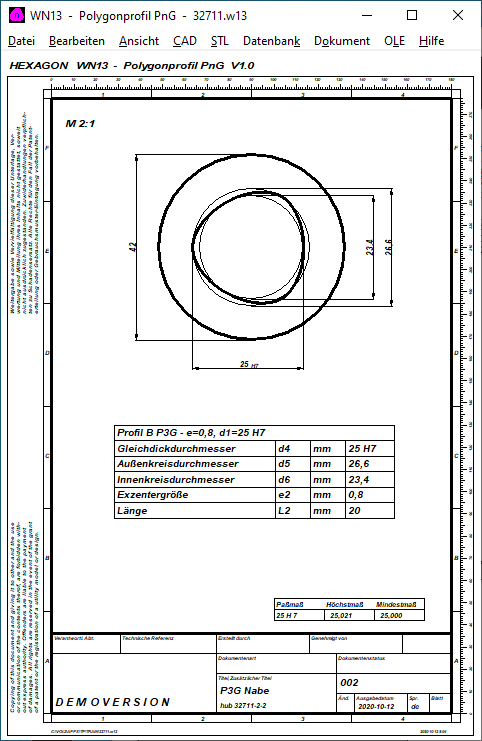

Eine Fertigungszeichnung von PnG Profil sowie eine Tabelle mit Abmessungen im A4-Zeichnungsrahmen wird von WN13 erzeugt. Zeichnungsinformationen und Änderungsindex kann man im Programm eingeben.

Eine maßstäbliche Zeichnung des PnG-Profils kann über DXF- oder IGES-Schnittstelle in CAD bzw. CNC, 3D-Drucker etc. übernommen werden.

WN13 generiert maßstäbliche 3D-Modelle von PnG-Welle und Nabe, diese können direkt auf dem 3D-Drucker hergestellt werden.

Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von Grenzwerten gibt das Programm Fehlermeldungen aus. Zu jeder Fehlermeldung gibt es eine genauere Beschreibungen mit Abhilfemöglichkeiten.

Berechnungsprogramm mit Benutzerhandbuch (pdf), Anwendungsbeispielen, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Update-Berechtigung.

WN13 gibt es als 32-bit und 64-bit Applikation für Windows 11, 10, 7.

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
