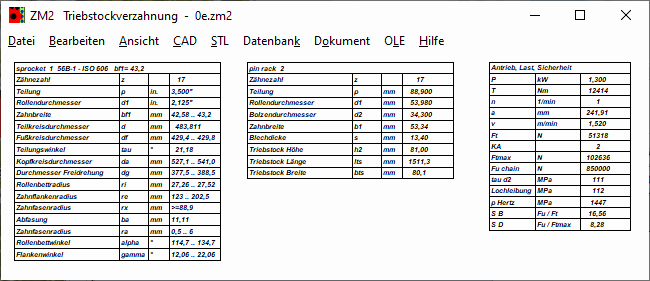

ZM2 ist eine neue Software zur Berechnung von Triebstockverzahnungen. Ein Triebstock ist eine einfache Zahnstange mit eingeschweißten Bolzen zwischen zwei Blechen anstelle von Zähnen. Antriebsrad ist ein Kettenrad nach ISO 606 oder DIN 8187/8188. Die Abmessungen kann man von Datenbank wählen oder auch Sonderabmessungen selbst definieren. Die Abmessungen des Triebstocks entsprechen den Abmessungen der entsprechenden Kette. Alternativ zu einem Triebstock kann man eine Kette linear einspannen. Das Kettenrad für die Triebstockverzahnung muss etwas schmäler sein als für einen Kettentrieb. Deshalb und vor allem weil bei der Triebstockverzahnung meist nur ein Zahn im Eingriff ist, muss Festigkeit und Härte des Antriebsradrads höher sein als bei Verwendung als Kettenrad. ZM2 berechnet Hertzsche Pressung zwischen Triebstock und Antriebsrad sowie Scherspannung und Lochleibung von Bolzen und Triebstock.

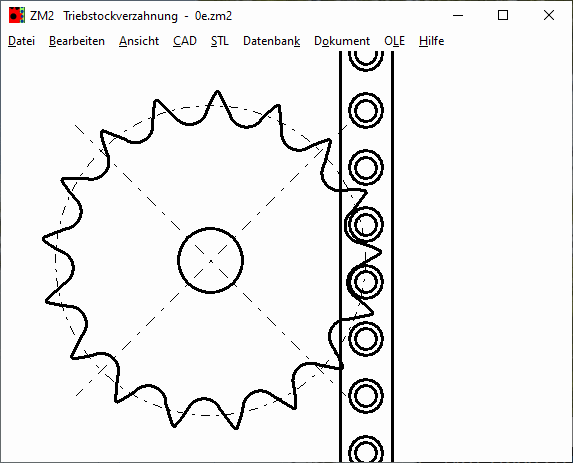

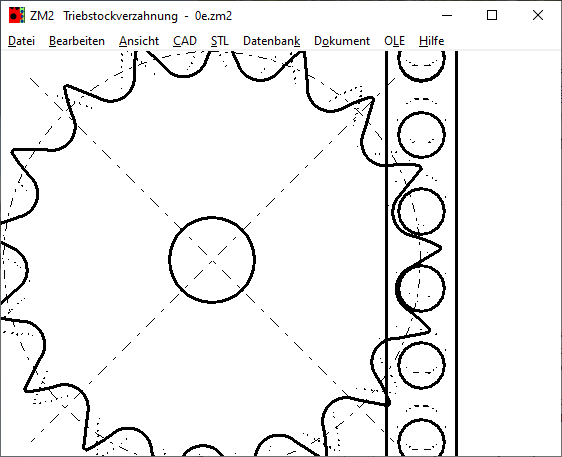

In einer Animation kann man die Rotation des Antriebsrads und die Triebstockbewegung am Bildschirm simulieren.

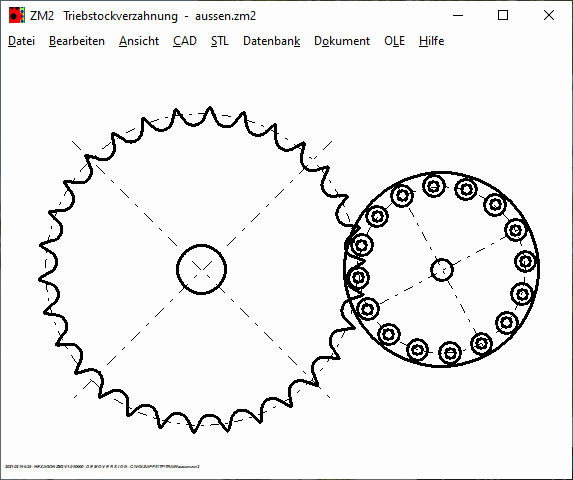

Mit ZM2 kann man auch ein Getriebe mit einem Triebstockrad (Bolzen auf einem Lochkreis) statt Triebstock berechnen.

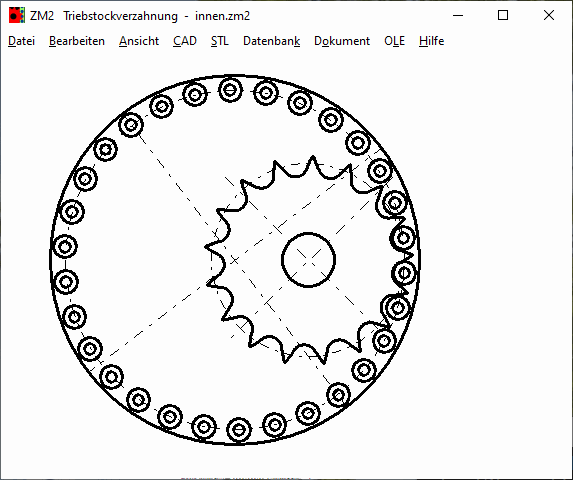

Das Triebstockrad kann Außenrad und Innenrad sein. Für Innenrad gibt man die Anzahl der Bolzen negativ ein (analog zu negativer Zähnezahl bei einem Hohlrad).

ZM2 ist ab sofort lieferbar zum Preis von 320 Euro.

Bei ZM1 gibt es keine Werkstoffdaten, die Sicherheit wird aus der Bruchkraft der Kette berechnet. Wenn man daraus die Scherspannung des Bolzens eines Kettenglieds berechnet, ergeben sich recht hohe Werte: Mit tauB = FB / (Ad2) ergeben sich Werte bis zu 750 MPa. Das ist bei der Werkstoffauswahl für die Bolzen oder Zapfen bei Triebstoffverzahnung zu beachten.

Beim Triebstock werden in der Regel keine Rollen verwendet, bei durchgehenden Bolzen kann man den Bolzendurchmesser d2 gleich dem Rollendurchmesser setzen. Damit halbiert sich in etwa die maximale Scherspannung der Bolzen auf einen erträglichen Wert.

In die Quick3-Ansicht wurde der Schnurdurchmesser bei Querschnittsverringerung durch Dehung sowie die Verpressung in mm ergänzt (mit und ohne Querschnittsverringerung des Schnurdurchmessers).

Im Ausdruck wurden Nutvolumen min/max, O-Ring Volumen min/max und O-Ring Gewicht ergänzt.

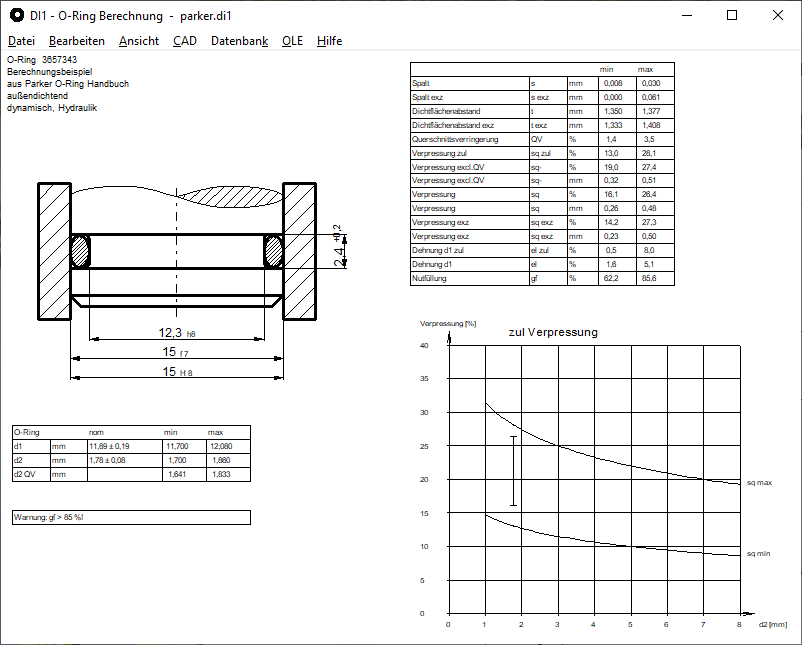

Wenn ein O-Ring auf einen Kolben aufgezogen oder in der Nut gedehnt wird, verringert sich sein Schnurdurchmesser. Wenn der O-Ring gestaucht wird, vergrößert sich sein Schnurdurchmesser jedoch nicht, stattdessen sucht er sich seinen Platz in der Nut. Bei axialer Abdichtung war in DI1 fälschlicherweise mit negativer Dehnung bei Vergrößerung des Schnurdurchmessers gerechnet worden, wenn der Innendurchmesser der Nut kleiner als der Innendurchmesser des O-Rings war. Dadurch ergaben sich zu hohe Werte für die Verpressung. Bei Stauchung sucht sich der O-Ring seinen Platz in der Nut. Deshalb wird die Nutfüllung jetzt nicht mehr aus O-Ring-Querschnitt und Nutquerschnitt berechnet, sondern aus O-Ring-Volumen und Nutvolumen.

Wenn bei Ihrer DI1-Software dieser Fehler auftritt, melden Sie sich bitte. Sie erhalten umgehend ein kostenloses Update auf die neueste Version.

Seit einiger Zeit kann man die geforderte Schaltspielzahl eingeben. Das hat eigentlich nur den Zweck, die berechnete Lastspielzahl mit der geforderten zu vergleichen, und bei Überschreitung eine Fehlermeldung auszugeben. Bei 10 Millionen Lastspielen ist die Feder dauerfest. Was passiert nun, wenn man mehr als 10 Millionen Lastspiele eingibt? Bislang wurde daraus auch eine geringere zulässige Hubspannung berechnet, das ergibt eine zusätzliche Sicherheit. Wenn man aber davon ausgeht, dass die Feder, wenn sie 1E7 Lastspiele erträgt, auch unendlich viele Lastspiele erträgt, dann ist es egal ob man 10 Millionen Lastspiele oder 10 Milliarden Lastspiele eingibt. In den neuen Versionen gibt es jetzt eine Option "Calc Nreq > 10E6?", dann wird wie bisher eine virtuelle Lebensdauer für zusätzliche Sicherheit berechnet. Ansonsten wird angenommen dass die Feder unendlich viele Schaltspiele erträgt, wenn sie mindestens 10 Millionen Lastwechsel erträgt.

Bei Eingabe bitte beachten: 10E6 ist 10*10^6 oder 1E7 oder 10 Millionen.

1E6 ist 10^6 oder 1 Million.

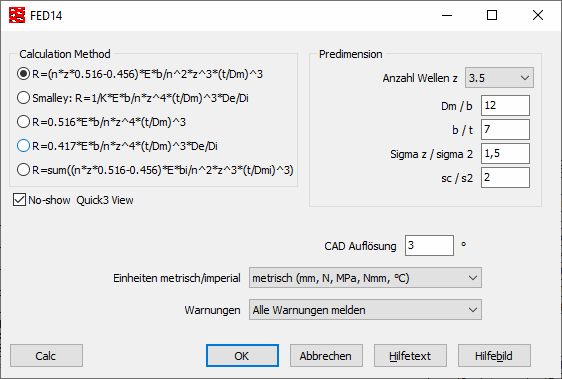

Weil es für die Berechnung von Schraubenwellfedern keine verbindliche Norm gibt, kann man unter verschiedenen Berechnungsmethoden wählen: als gewelltes Flachband mit verschiedenen Methoden zur Berücksichtigung des Windungsdurchmessers, oder mit Formeln und Tabellenwerten nach Smalley. Die Anzeige der Berechnungsformel in der Quick3-Ansicht kann man jetzt abschalten. Nützlich bei Weitergabe des Quick3-Ausdrucks, etwa vom Federhersteller an den Kunden, um Rückfragen zu vermeiden.

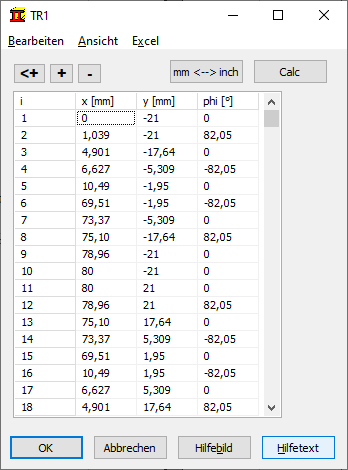

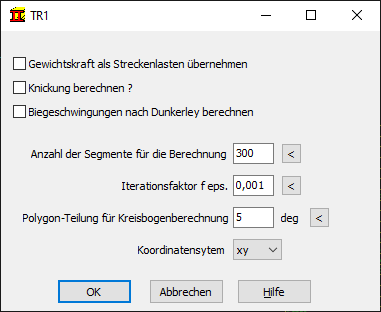

Bei der Trägerberechnung ist üblicherweise die Trägerlänge in x-Richtung, und der Querschnitt des Trägers in yz-Koordinaten definiert. Wer bei der Eingabe der Querschnittskoordineten y/z durcheinanderkommt weil er x/y Koordinaten gewöhnt ist, kann jetzt umschalten auf xy-Koordinatensystem.

Falls Sie Innendurchmesser Welle und Außendurchmesser Nabe eingegeben haben, werden diese jetzt in der Fertigungszeichnung eingezeichnet und bemaßt.

CuZn39Pb3F50, G-CuSn12Pb und CuSn6 R980 wurden ergänzt in der pressung.dbf Werkstoffdatenbank für Klemmplatten und Mutterwerkstoff.

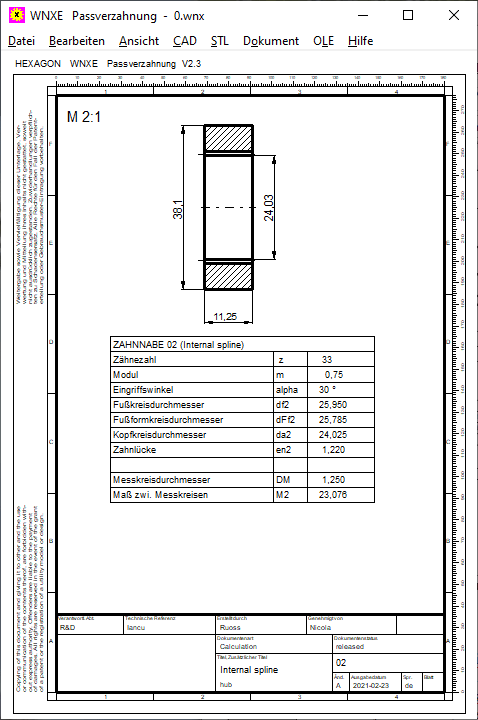

Ein 3D-Modell des berechneten rotationssymmetrischen Körpers kann im Halbschnitt ausgedruckt werden. Hilfreich bei der schnellen Anfertigung von Schnittmodellen mit 3D-Drucker.
