Infobrief Nr. 180 - März/April 2020

von Fritz Ruoss

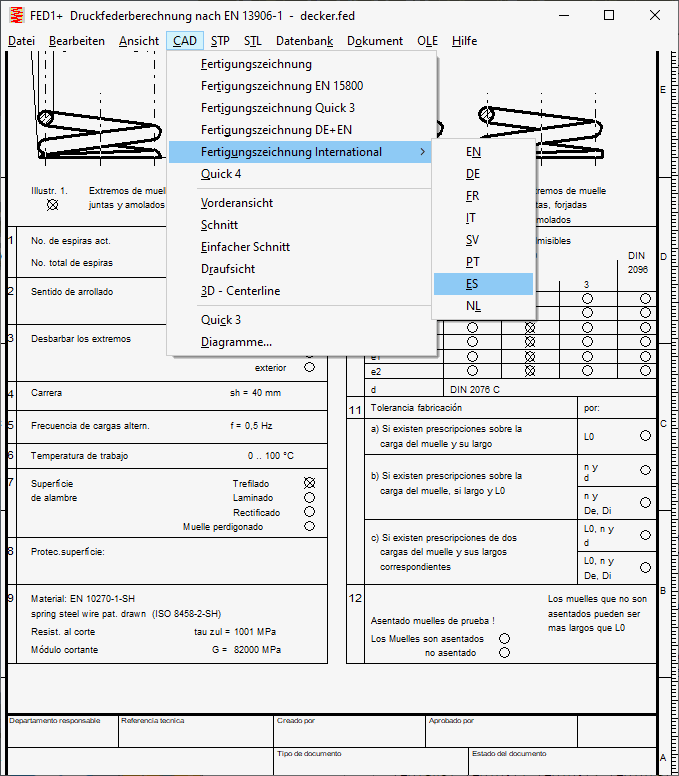

Unter "Ansicht\Fertigungszeichnung International " kann man schon seit 2018 die Fertigungszeichnung in Deutsch, Englisch, Französisch, Italienisch, Spanisch, Portugiesisch, Schwedisch und Holländisch anzeigen und ausdrucken. Diese Funktionen sind jetzt auch im CAD-Menü verfügbar, so daß man internationale Zeichnungen auch als DXF- oder IGES-Datei erzeugen und in CAD übernehmen kann.

Wenn bei Innenverzahnung die Kranzdicke des Hohlrades zu gering ist, gibt es eine neue Fehlermeldung "hoop stress > Sig.FE !". In dem Fall muss man unter "Bearbeiten\Abmessungen" den Kranzdurchmesser vergrößern. Der Kranzdurchmesser beim Hohlrad entspricht dem

Bohrungsdurchmesser beim Zahnrad (außenverzahnt).

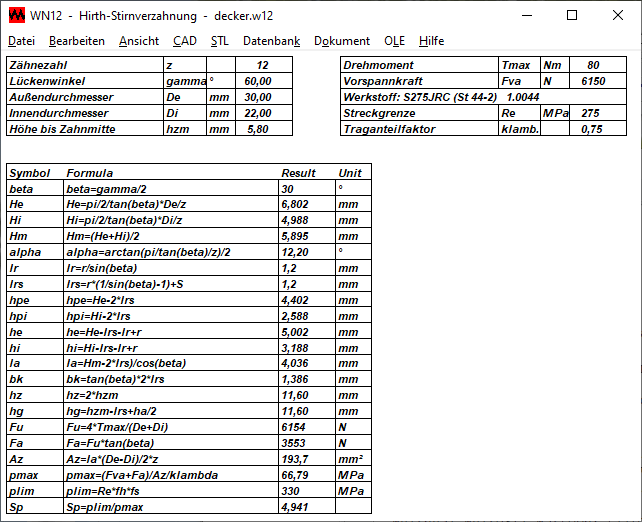

Ansicht\Berechnung: Für die innere Zahnhöhe hi wird jetzt der richtige Wert angezeigt. Der Anzeigefehler war nur in der Grafik mit den Berechnungsformeln; in Ausdruck, Fertigungszeichnung und Quick-Ansichten war "hi" richtig angezeigt.

Für die Einbindung in andere Programme kann man HEXAGON Software im Kommandozeilenmodus verwenden. Beispiel: Mit

sollte Grafik Nr. 7 von Schraubenverbindung TEST.SR1 als DXF-Datei ausgegeben werden. In einigen neueren Versionen von SR1 und SR1+ funktionierte das nicht mehr, der Fehler wurde zwischenzeitlich behoben.

Die Funktion gibt es schon lange bei allen Programmen, exportierbar war eine Auswahl von 5 bis 30 Zeichnungen und Diagrammen. Welche das waren, musste man im Handbuch nachschauen oder ausprobieren.

Inzwischen wurde bei Programmen mit Quick-Eingabe die unter "Display" angezeigten Zeichnungen, Diagramme, Quick-Ansichten in derselben Reihenfolge in den Kommandozeilenmodus übernommen. Um die CAD-Nummer nicht mehr zählen zu müssen, werden die Grafiken jetzt durchnummeriert., und im Hilfe-Menü gibt es eine Beschreibung der Kommandozeilen-Optionen.

Im Hilfe-Menü gibt es eine Beschreibung der Optionen des Kommandozeilenmodus mit einer Liste der verfügbaren Zeichnungen, Diagramme, Grafiken. Beispiel FED1+:

       ----------------------------------------------------------------------
       FED1+ Command Line Mode
       ----------------------------------------------------------------------
       wfed1 filename [/I] [/CADi:j] [/E] [/NOGUI]
       ----------------------------------------------------------------------
       /I       -> TXT file (Printout)

       /CADi:j  -> CAD File
                   i: 1=DXF, 2=IGS, 5=TXT, 6=STL
                   j: index (1,2,3, .. ,37)

       /NOGOUI  -> No GUI, exit on fatal error

       /E       -> EDI file, see user manual for details

       /?       -> Help

       ----------------------------------------------------------------------
       Example: wfed1 test.fed          ->  GUI
       Example: wfed1 test.fed /I       ->  test.txt
       Example: wfed1 test.fed /CAD1:1  ->  test.dxf
       Example: wfed1 test.edi /E /NOGUI->  test.edi
       ----------------------------------------------------------------------

       CAD Index:
       ----------------------------------------------------------------------
       01: Quick 1
       02: Quick 2
       03: Quick 3
       04: Quick 4
       05: Fertigungszeichnung
       06: Fertigungszeichnung EN 15800
       07: Fertigungszeichnung Quick 3
       08: Diagramm (12)
       09: Federkennlinie F-s
       10: Federkennlinie F-s tol
       11: Federkennlinie F-L
       12: Goodman
       13: Haigh-Goodman
       14: S-N
       15: Smith Diagramm
       16: JIS-Goodman
       17: Knickdiagramm
       18: Relaxation Rx % = f(tau, T, d)
       19: Relaxation Rx % = f(tau/tauz, T, d)
       20: Relaxation Rx % = f(tau, T)
       21: Relaxation Rx % = f(T, tau)
       22: Relaxation Rx % rel = f(T)
       23: Relaxation Rx F2 = f(T)
       24: Federarbeit
       25: Zeichnung Ansicht
       26: Zeichnung Schnitt
       27: Zeichnung 3D
       28: Temperaturdiagramm G-T
       29: Temperaturdiagramm F1-T
       30: Temperaturdiagramm F2-T
       31: Spannung tau-s
       32: Spannungsbeiwert k
       33: Spannung tau-d (lin.)
       34: Spannung tau-d (log.)
       35: Spannung Rm Quick
       36: Fertigungszeichnung DE+EN
       37: Frequenzgang
       ----------------------------------------------------------------------

Wenn Sie via Telefonleitung oder Internet auf den Server in der Firma zugreifen können, können Sie auch zuhause mit HEXAGON Software arbeiten. Wenn die Software ungewohnt langsam langsam läuft, müssen Sie nur unter "Datei\Einstellungen\Directories" optimieren:

1. Temporär-Ordner muss auf Ihrem Heim-Computer sein (c:\temp)

2. "Copy DBF->Temp" ankreuzen

3. Einstellungen speichern

Dann dauert es nur noch, bis das Programm geladen ist. Danach gibt es keinen Netzwerkzugriff und somit keine Wartezeiten mehr, alles ist im Speicher und im Temp-Ordner auf dem heimischen Rechner.

Wir empfehlen die Installation der Software auf einer externen Festplatte statt auf der lokalen Festplatte. Dann kann man die Festplatte mit nach Hause nehmen und im Home Office weiterarbeiten. Zum Betrieb an einem anderen Computer muss man nur die exe-Datei auf der externen Festplatte starten (z.B. wfed1.exe). Dann Einstellungen prüfen unter "Datei\Einstellungen\Directories". Idealerweise liegen alle konfigurierten Directories auf der externen Festplatte. Falls die externe Festplatte langsam ist, konfigurieren Sie nur das Temporärverzeichnis auf die schnellere Primär-Festplatte oder Memorydisk.

Die cfg-Datei mit den Einstellungen für den HomeComputer können Sie auf "c:\hexagon\" kopieren.
