ZAR1+ Verzahnungsqualität nach DIN 3961 oder ISO 1328

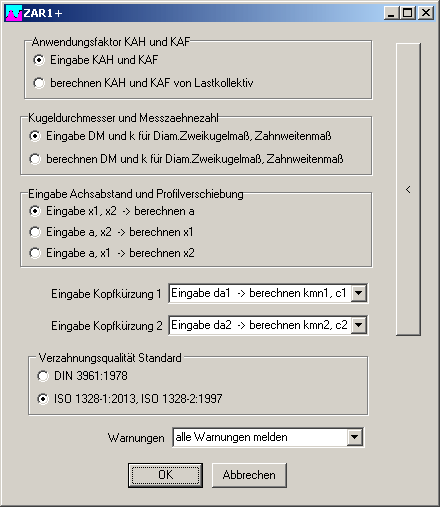

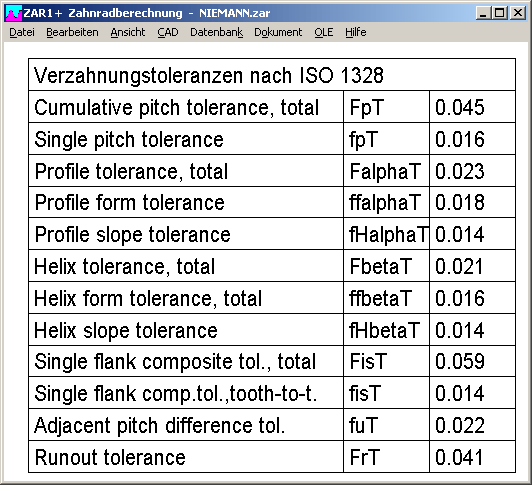

Für die Berechnung der zulässigen Abweichungen gibt es eine neue internationale Norm ISO 1328. Die ISO 1328 gibt es in englisch und französisch, aber leider nicht in deutsch. "Toleranzen für Stirnradverzahnungen" wird "ISO system of flank tolerance classification". "Verzahnungsqualität" 1-12 in DIN 3961 entspricht "flank tolerance class" 1-11 in ISO 1328. Unter "Bearbeiten -> Berechnungsmethode" kann man jetzt einstellen, ob die zulässigen Abweichungen (bzw. "flank tolerances" ) wie bisher nach DIN 3961, oder alternativ nach der neuen ISO 1328-1:2013 berechnet werden sollen. Die Werte unterscheiden sich, und auch die Bezeichnungen sind nicht eindeutig vergleichbar. Deshalb werden die Bezeichnungen in englisch ausgedruckt, wenn ISO 1328 gewählt wurde.
Die Zahndickentoleranzen werden weiterhin nach DIN 3967 berechnet. Die Bezeichnungen von Verzahnungsqualität und Toleranzfeld werden jetzt getrennt angezeigt.
ZAR1+ Warnungen unterdrücken
Ähnlich wie bei den Federprogrammen kann man jetzt auch in ZAR1+ Warnungen unterdrücken (unter Bearbeiten->Berechnungsmethode), so daß diese in Ausdruck und Quick-Ansichten nicht angezeigt werden.
ZAR1+ dFamin und dFamax anstelle dFa
Der Formkreisdurchmesser bei Kopfkantenbruch wird jetzt mit Toleranzen gerechnet, statt dFa werden dFamin und dFamax ausgegeben.
ZAR1+ Spezifisches Gleiten

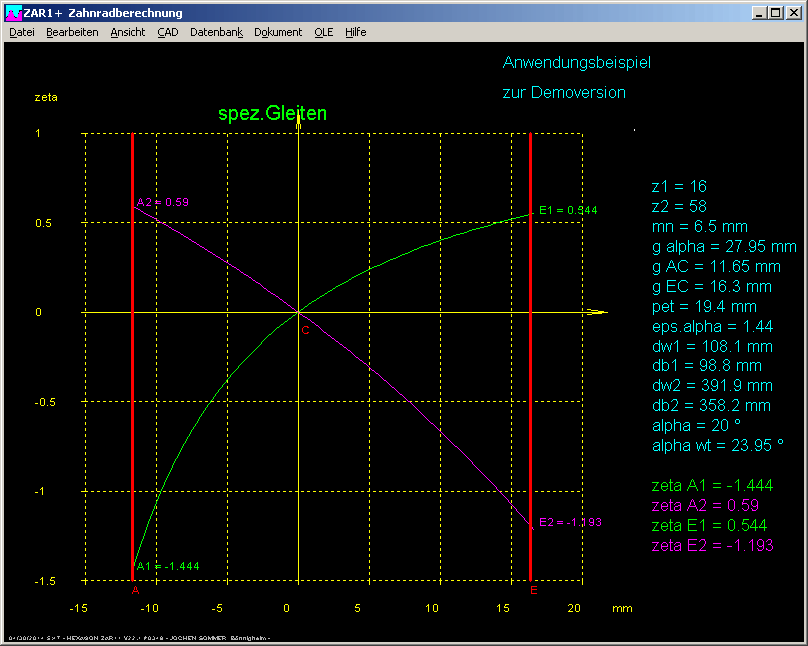

Zusätzlich zu den Extremwerten an den Endpunkten der Eingriffsstrecke wird jetzt auch ein Diagramm mit dem spezifischen Gleiten entlang der Eingriffsgeraden ausgegeben.
Das Diagramm wird auch in der Quick3 und Quick4 Ansicht mit ausgedruckt.
ZAR1+ Animation

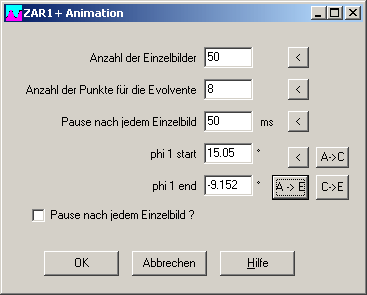

Im Eingabefenster kann man jetzt Anfangs und Endwinkel für die Animation eingeben. Dazu gibt es Buttons für die Strecken A-E, A-C und C-E. Da die Drehrichtung von Rad 1 im Uhrzeigersinn, also in mathematisch negativer Richtung, ist hier der Startwinkel größer als der Endwinkel.
ZAR1+ Zahndickentoleranzen

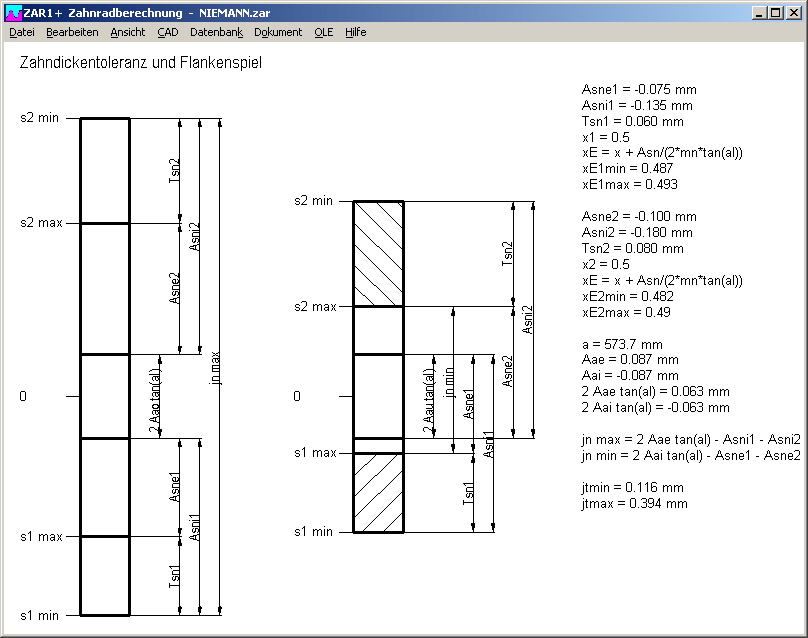

Eine neue, maßstäbliche Grafik verdeutlicht die Zusammenhänge von Zahndickenabmaßen Asne1, Asni1, Asne2, Asni2, Toleranzen Tsn1, Tsn2, Flankenspiel jmin und jmax sowie Nennprofilverschiebungsfaktoren und Erzeugungsprofilverschiebungsfaktoren.
ZAR1+ Tabelle Lastkollektiv in Quick4 anzeigen

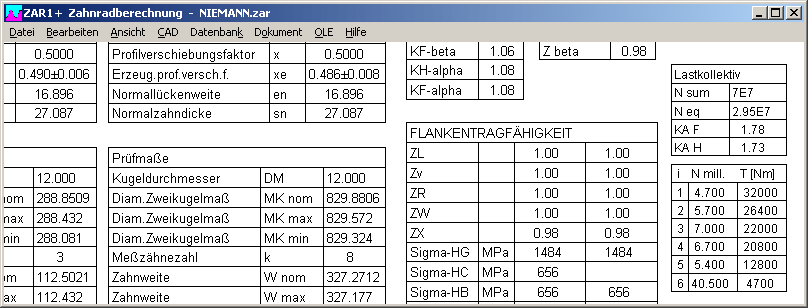

Wenn ein Lastkollektiv definiert wurde, gibt es jetzt in der Quick4-Ansicht eine weitere Tabelle mit den Lastspielzahlen und zugehörigen Drehmomenten.
ZAR1+ Zahneingriff A,C,E

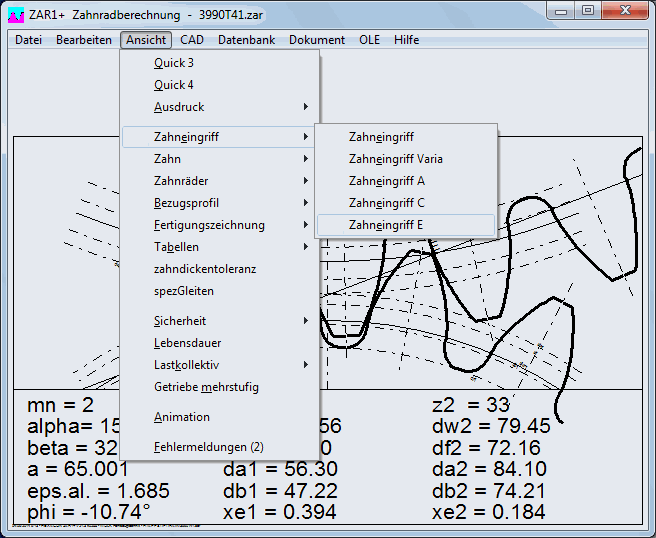

Der Menüpunkt "Zahneingriff" wurde erweitert um Zahneingriff im Eingriffspunkt A,C,E.
ZAR1+ Zahneingriff Varia
Neue Buttons für Berechnung von Drehwinkel phi1 für Eingriffspunkt A, C, und E.

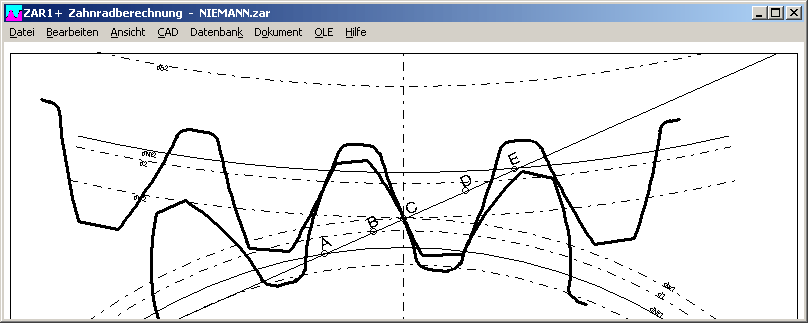

C ist der Wälzpunkt auf dem Wälzkreisdurchmesser. A ist der Anfang des Zahneingriffs (nicht der Austritt), E das Ende des Zahneingriffs (nicht der Eintritt). Darstellung in ZAR1 mit Rad1 getrieben, Drehrichtung rechts (im Uhrzeigersinn). Neu eingezeichnet wurden die Punkte B (= E – pet) und D (= A + pet). B und D werden aber nur eingezeichnet, wenn epsilon alpha (=galpha/pet) größer als 1.05. Bei epsilon alpha = 1 liegen B und D genau auf A und E. Wenn die Profilüberdeckung kleiner als 1 ist, liegen B und D außerhalb von A und E.
ZAR1W – Neue Software zur Berechnung der Abmessungen eines Stirnrads
In Kürze gibt es eine neue Software ZAR1W zur Berechnung von Abmessungen und Toleranzen eines gerad- oder schrägverzahnten Stirnrads mit Evolventenverzahnung.
So gibt es jetzt 3 Berechnungsprogramme für Stirnräder. Das umfangreichste ist ZAR1+, während ZAR1W und ZARXP nur Teile von ZAR1+ enthalten.
ZAR1+ berechnet Abmessungen und Festigkeit eines Zahnradpaars. Geeignet sowohl für den Konstrukteur als auch den Hersteller von Zahnrädern und Getrieben.
ZAR1W ist ein Berechnungsprogramm für den Hersteller von Zahnrädern, der ein Zahnrad nach Vorgaben des Bestellers anfertigt.
ZARXP ist bestens geeignet für die Herstellung von Zahnrädern, wenn nur ein Muster vorliegt, aber keine Zeichnung oder Daten.
|
Abmessungen |
Toleranzen |
Festigkeit |
Protuberanz u. Kantenbruch |
|
|
ZAR1+ |
Zahnradpaar |
Ja |
Ja |
Ja |
|
ZAR1W |
Zahnrad |
Ja |
Nein |
Ja |
|
ZARXP |
Zahnrad |
Nein |
Nein |
Nein |
ZAR5 Verzahnungsqualität nach DIN 3961 und ISO 1328

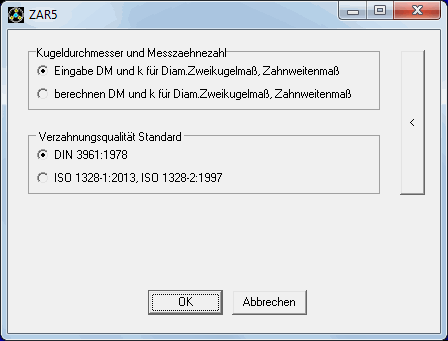

Gleich wie in ZAR1+ kann man jetzt auch in ZAR5 unter Bearbeiten->Berechnungsmethode konfigurieren, ob die Zahnflankentoleranzen nach DIN 3961 oder ISO 1328 berechnet werden sollen. Außerdem kann man festlegen, daß für Kugeldurchmesser und Meßzähnezahl automatisch ein passender Wert berechnet wird.
ZAR3+ Animation Start- und Endwinkel konfigurierbar
Gleich wie in ZAR1+ kann man jetzt auch in ZAR3+ Anfangs- und Endwinkel für die Animation bestimmen.
SR1 – Muttern mit Klemmteil (selbstsichernde Muttern)
Neu aufgenommen wurden Sechskantmuttern mit Klemmteil nach ISO 7042 und Sechskant-Flanschmuttern mit Klemmteil nach ISO 7044.

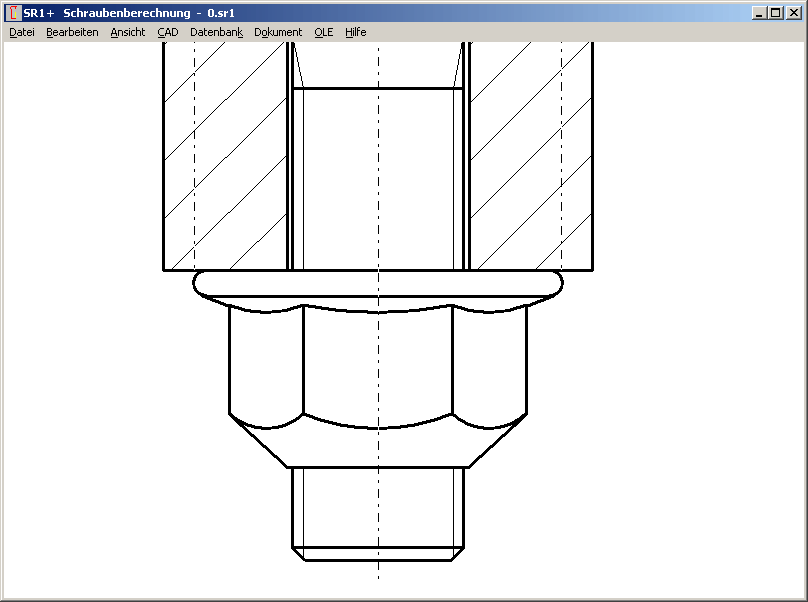

Bei diesem Muttertyp soll die Reibung im Gewinde verhindern, daß sich die Mutter von der Schraube löst. Das zusätzliche Drehmoment durch Reibung und die zusätzliche Schubspannung muß beim Anziehen berücksichtigt werden. SR1 berechnet das erhöhte Anziehdrehmoment für gleichbleibende Spannungsbelastung, die Klemmkraft nimmt ab.

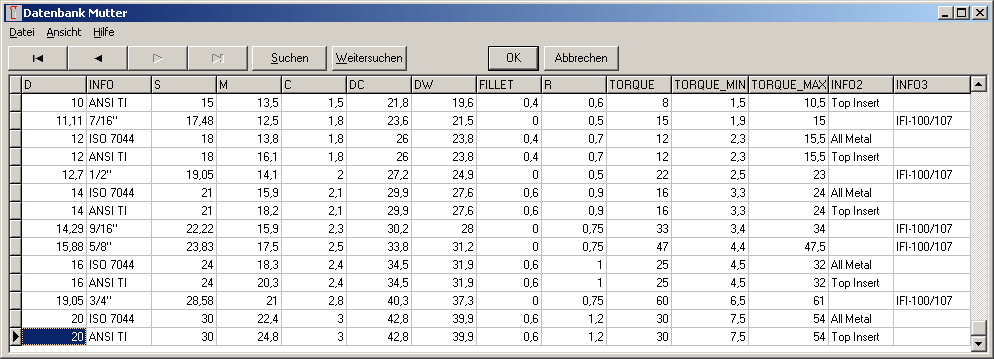

Bei Auswahl einer Klemmutter aus der Datenbank wird das Reibmoment aus der Datenbank als MApre übernommen, und die entsprechende Berechnungsoption gesetzt. Wenn Sie später eine Mutter ohne Klemmung verwenden, müssen Sie MApre zurück auf 0 setzen.
HPGLMAN, DXFMAN Datei öffnen (Tabelle)

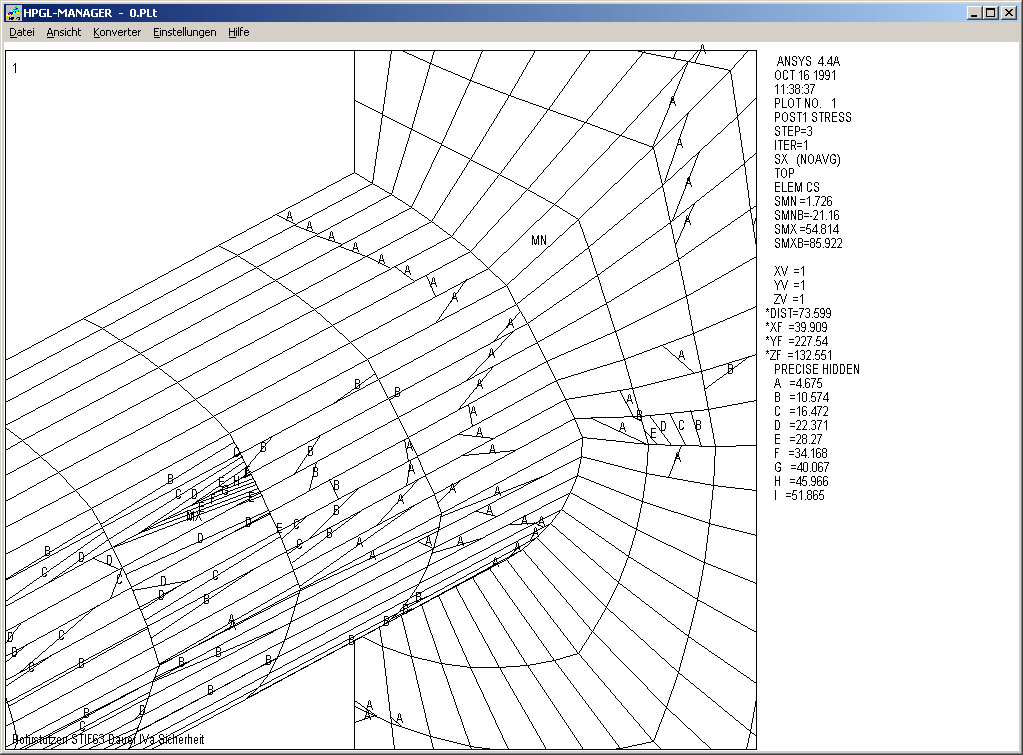

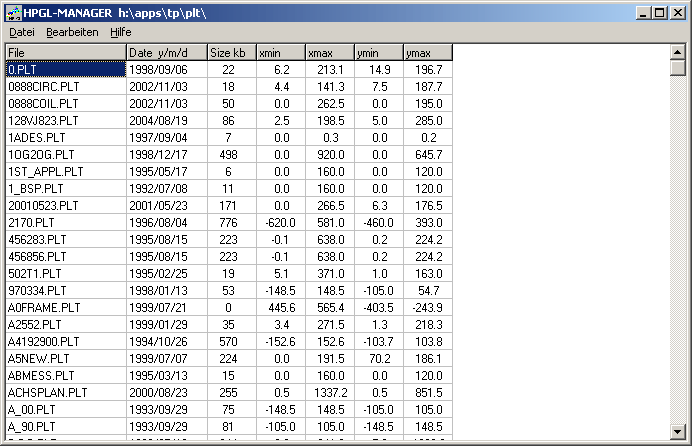

Ähnlich wie bei den Berechnungsprogrammen gibt es jetzt auch bei HPGL-Manager und DXF-Manager eine Voransicht mit Tabelle (Zeichnungsdatum und Zeichnungsgrenzen). Die gewählten Zeichnungsdateien werden geladen und im Grafikfenster angezeigt. So kann man z.B. alle Zeichnungen durchklicken, wenn man eine bestimmte Zeichnung sucht und den Dateinamen nicht parat hat.
FED5 – 3D-Polyline

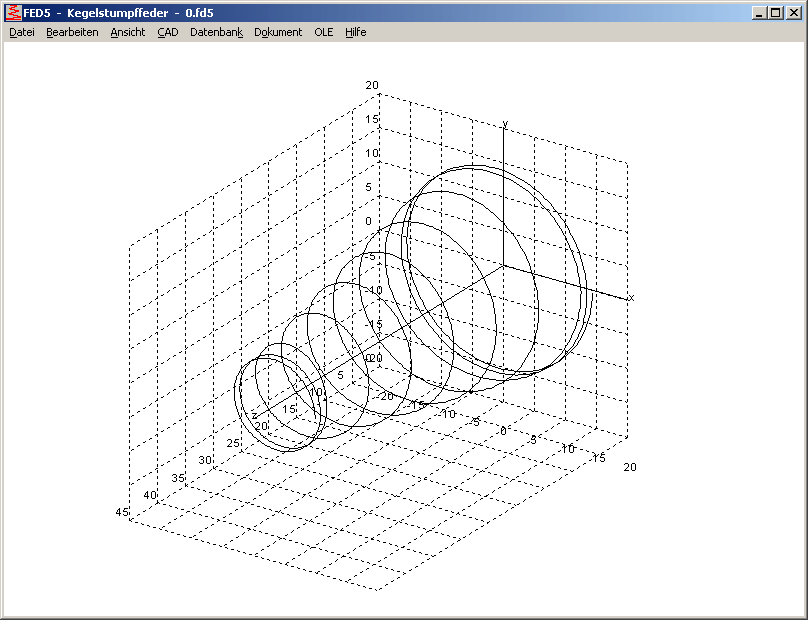

Die 3D-Centerline der konischen Druckfeder wird jetzt als Polylinie anstelle von Einzellinien generiert, wenn Sie diese als DXF-Datei speichern. Im IGES-Format sind Polylinien nicht definiert, deshalb bleibt hier die Schraubenlinie der Feder zusammengesetzt aus Einzellinien.
