WN10 - Toleranzen und Quick3-Ansicht
Obwohl die DIN 5482 schon lange zurückgezogen und durch die DIN 5480 ersetzt wurde, wird die alte deutsche Norm von 1950 für Zahnabenprofile und Zahnwellenprofile auch heute noch, vor allem im englischsprachigen Raum, vielfach verwendet. In WN10 gibt es jetzt neu ein Toleranzschaubild, hierbei wurden die Begriffe "actual" und "effective" wie bei anderen DIN und ISO-Zahnwellenverbindungen verwendet. Der Ausdruck wurde um die Zahnlückenmaße bei der Zahnnabe erweitert.

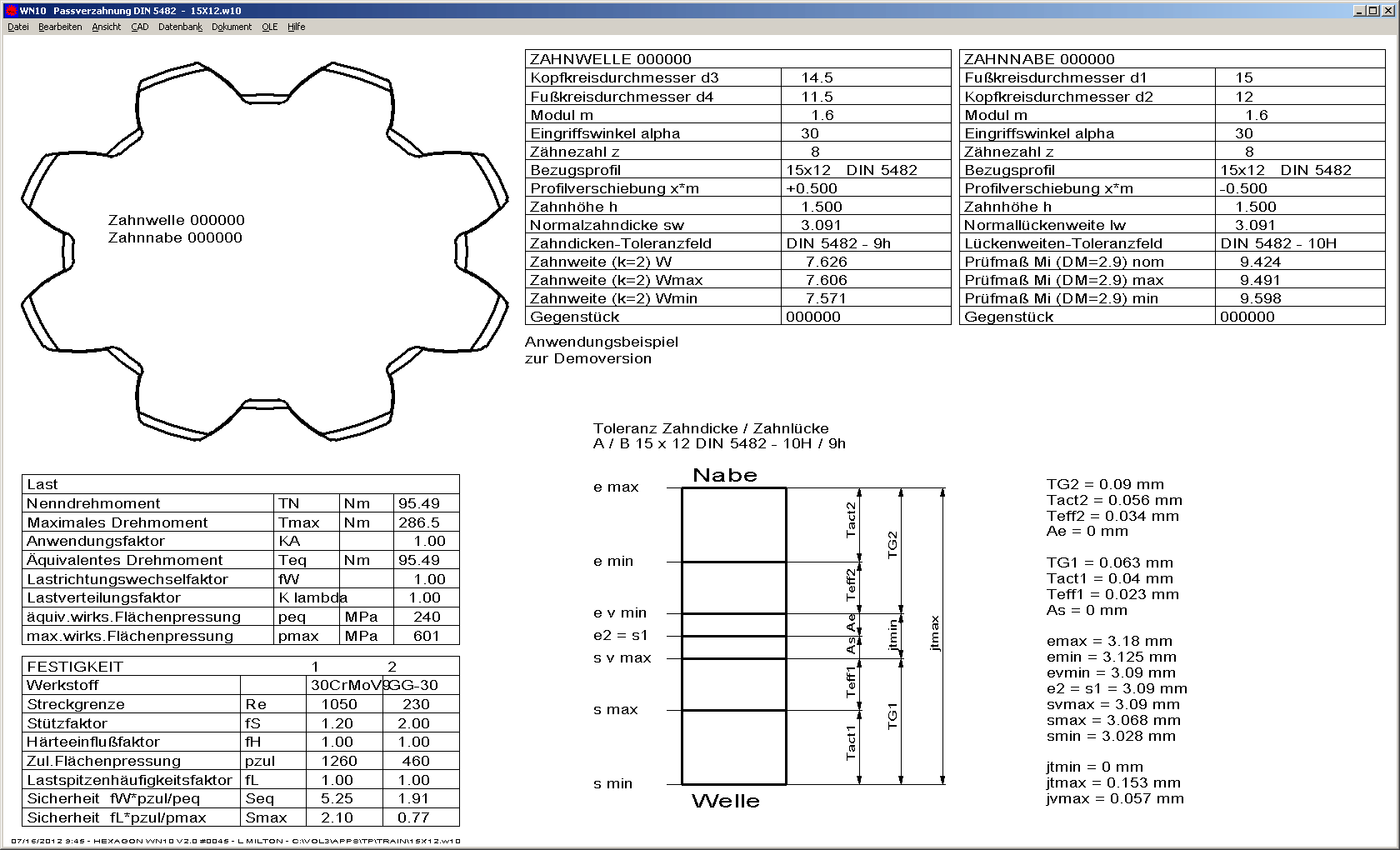

In der neuen Quick3-Ansicht sind Tabellen mit Abmessungen und Festigkeit, Toleranzschaubild und Zeichnung der Verzahnung auf einer Seite dargestellt.
FED13 - Quick3-Ansicht

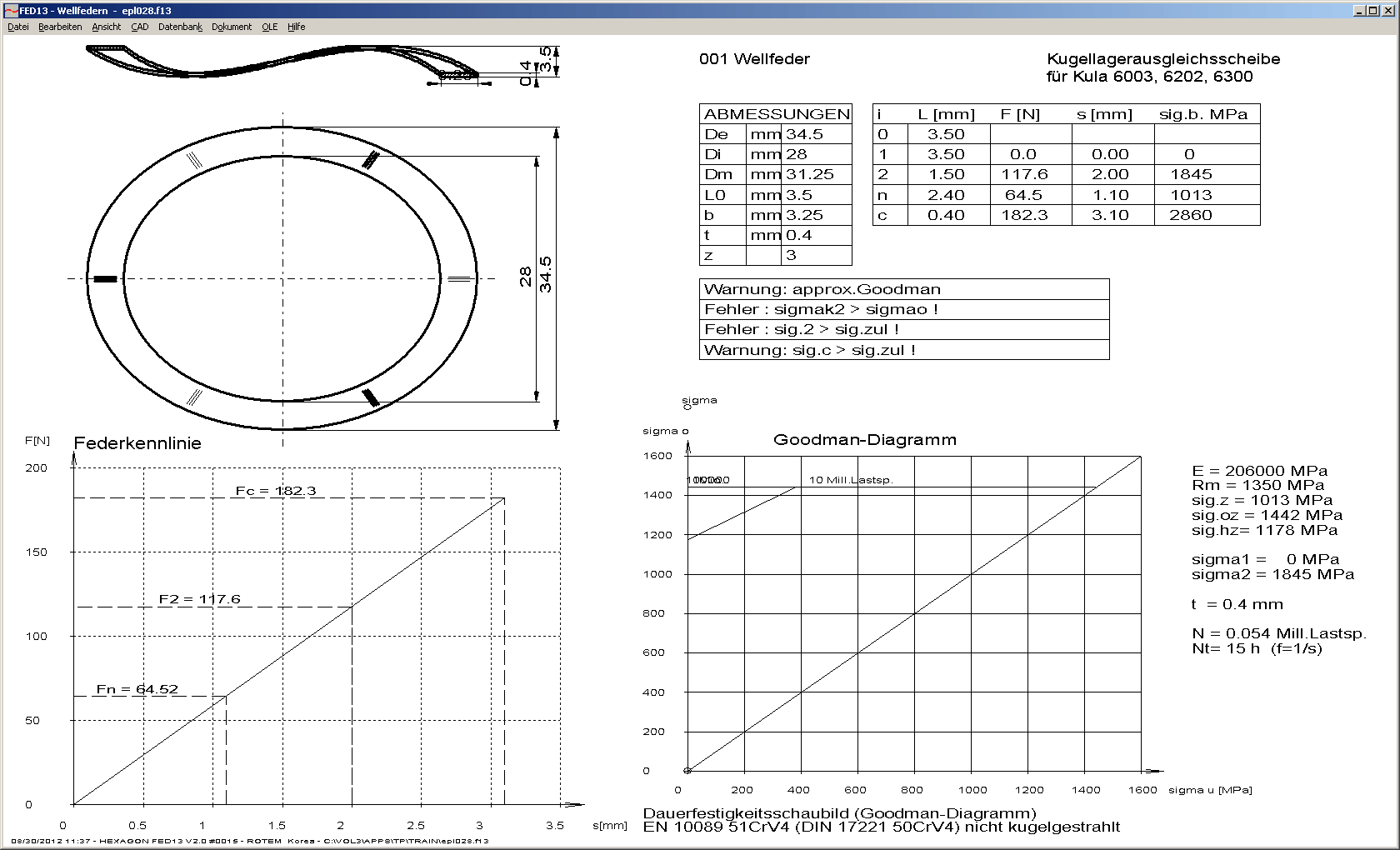

In FED13 gibt es jetzt auch eine Quick3-Ansicht mit Wellfederzeichnung, Federkennline, Goodman-Diagramm und Tabellen auf einer Bildschirmseite
Diagrammgrenzen bei logarithmischer Darstellung

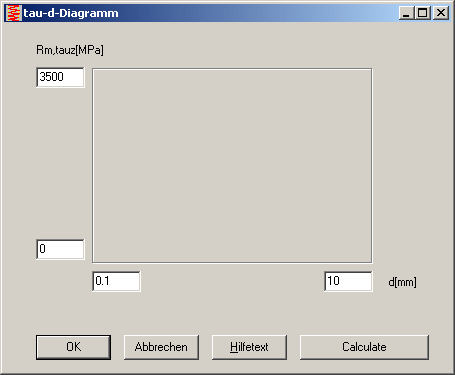

Unter "CAD" hat man die Möglichkeit, bei der Darstellung von Diagrammen nur einen Ausschnitt darzustellen, indem man xmin/xmax und ymin/ymax der Skala eingibt (Zuvor Eingabe aktivieren unter "Datei->Einstellungen->CAD->Diagrammgrenzen abfragen"). Mit "Calculate" wird die Voreinstellung angezeigt. Hierbei war bei logarithmischer Darstellung statt des realen Werts der Logarithmus angezeigt worden. Der Fehler wurde korrigiert. Bei logarithmischer Darstellung ist zu beachten, daß die Eingabe von xmin=0 bzw. ymin=0 nicht erlaubt ist, hier ist dann z.B. 0.01 einzugeben.
