ZARXP - Neue Software für Evolventenprofile

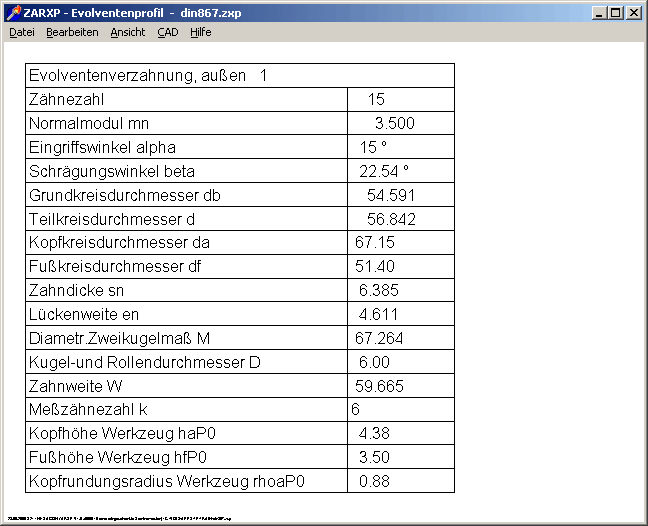

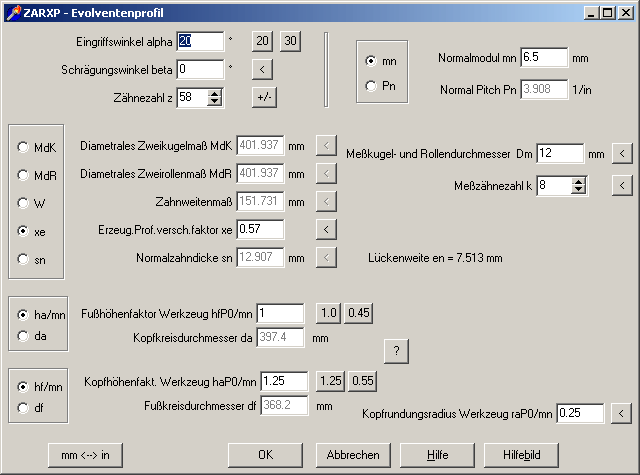

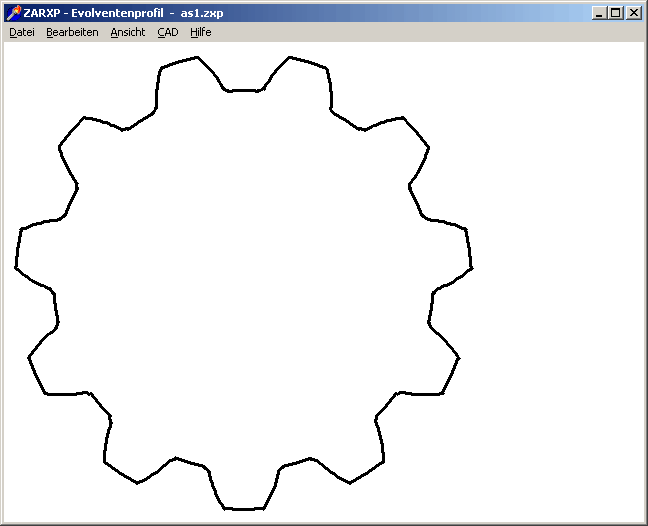

Mit der neuen Software ZARXP kann man aus wenigen Angaben das Profil eines Zahnrads oder einer Zahnwelle/Zahnnabe berechnen, als Zeichnung am Bildschirm anzeigen, und maßstäblich via DXF oder IGES-Datei in CAD übernehmen. Berechnet werden die Prüfmaße Zahnweite, Kugel- und Rollenmaß. Prüfmaße und Zahndicke kann man alternativ zum Profilverschiebungsfaktor eingeben, die fehlenden Angaben werden sofort umgerechnet und angezeigt.
Es wird vorausgesetzt, daß der Kopfkreisdurchmesser vom Verzahnungswerkzeug erzeugt wird (keine Kopfkürzung, k mn = 0). Anstelle von Kopf- und Fußhöhenfaktor kann man auch Kopf- und Fußkreisdurchmesser eingeben und die Zahnhöhenfaktoren berechnen lassen.
ZARXP ist geeignet für Anwender, die maßstäbliche Zahnprofile von Zahnrädern oder Zahnwellen (außen-/innenverzahnt) für CAD und Werkzeugmaschine benötigen. Außerdem kann man mit ZARXP Profilverschiebungsfaktor, Prüfmaße und Zahndicke umrechnen (ZARXP ersetzt ZARXE).
ZARXP ist lieferbar ab 15.7.2009 zum Preis von 275 EUR. ZARXE-Anwender können upgraden auf ZARXP, wobei die ZARXE-Lizenz zu 75% angerechnet wird.
Bisher konnten Abmaße von ISO-Toleranzen für Passungen von Nabe und Welle nur bis zu einem Nennmaß von 500 mm berechnet werden. Der Bereich konnte jetzt erweitert werden auf maximal 3150 mm. Außerdem wurden weitere Toleranzgrade aus ISO 286 übernommen, welche in DIN 7160 und DIN 7161 nicht definiert sind (C12, C13, EF4, EF10, F4, F6, F9, F10, G4, G8, G9, G10, K3, K4, M9, M10, P10, P3, P4, c12, k12, k13).

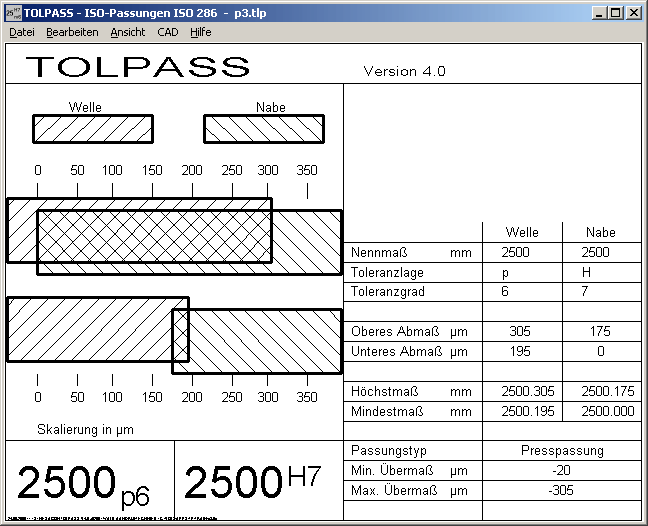

TOLPASS - Optimiertes Eingabefenster
Bei Änderungen von Toleranzlage oder Toleranzgrad (Qualität) werden Spiel und Übermaß neu berechnet und die Grafik im Hintergrund aktualisiert (bislang erst nach OK). Die Eingabefelder erhielten Schaltfelder, bei Klick auf den Pfeil werden Nennmaß, Toleranzlage und Toleranzgrad um eine Stufe erhöht oder erniedrigt und die Grafik aktualisiert. So kann man schnell verschiedene Kombinationen durchklicken und Spiel oder Überdeckung vergleichen.

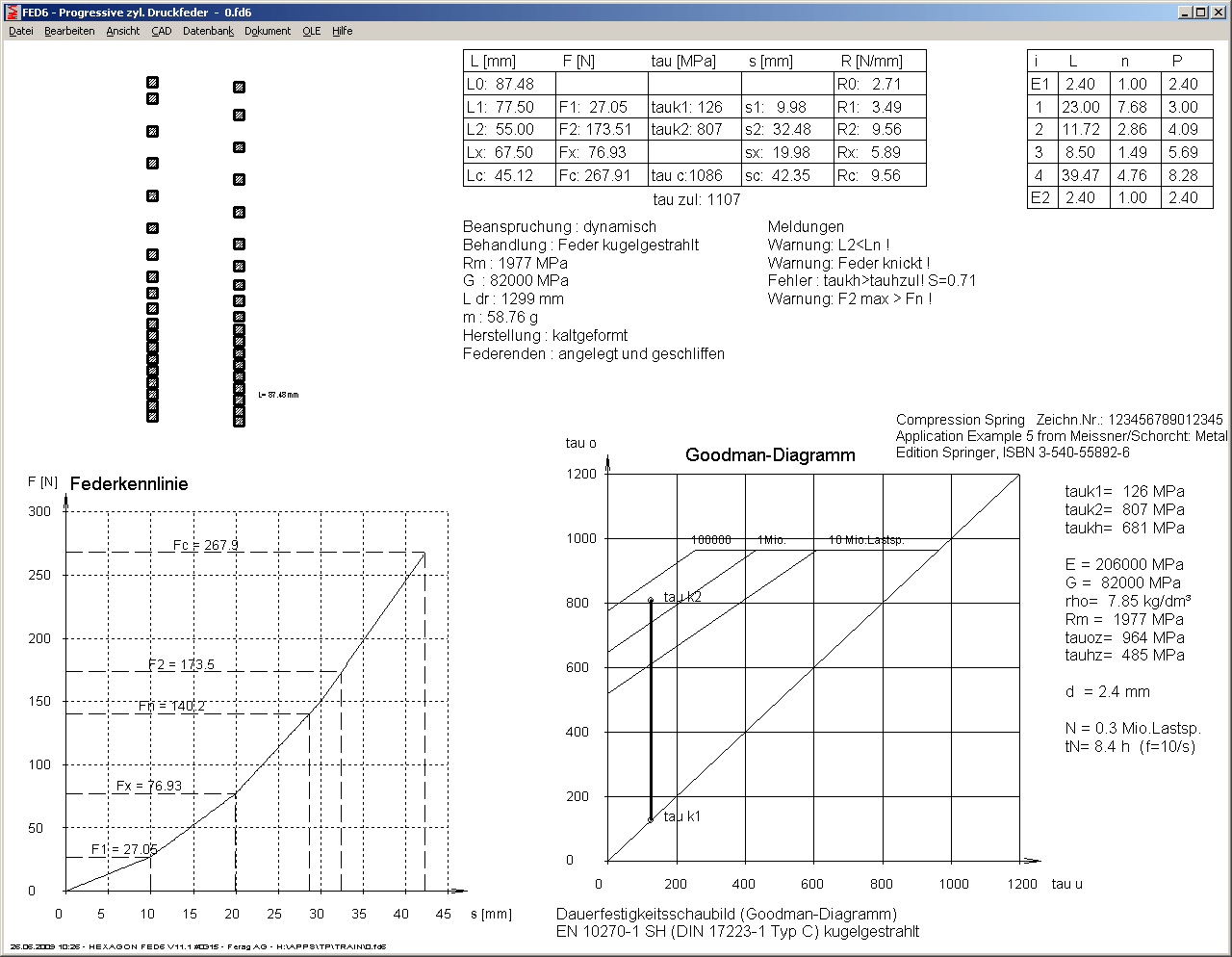

FED1+, FED2+,FED6 - Quick2-View für rechteckigen und elliptischen Draht
Für Zugfedern aus rechteckigem oder elliptischem Draht gibt es keine Zeichnungsdarstellung. Druckfedern in FED1+ und FED6 aus rechteckigem und elliptischem Draht werden in der Quick2-Ansicht als Schnittzeichnung dargestellt.
WN4, ZAR1+: Kugel- und Rollendurchmesser in inches.
Mit dem Button "<" wird ein empfohlener Meßrollendurchmesser nach DIN 3960 berechnet und auf 0.1 mm gerundet. Wenn englische Einheiten eingestellt sind, wird analog dazu auf 0.001 inch gerundet (bislang war einfach der metrische Wert umgerechnet worden). Der Rollendurchmesser wird in WN4 jetzt mit 4 Nachkommastellen angezeigt (bisher 3).
