Infobrief Nr. 113 - Jan./Feb. 2009

von Fritz Ruoss

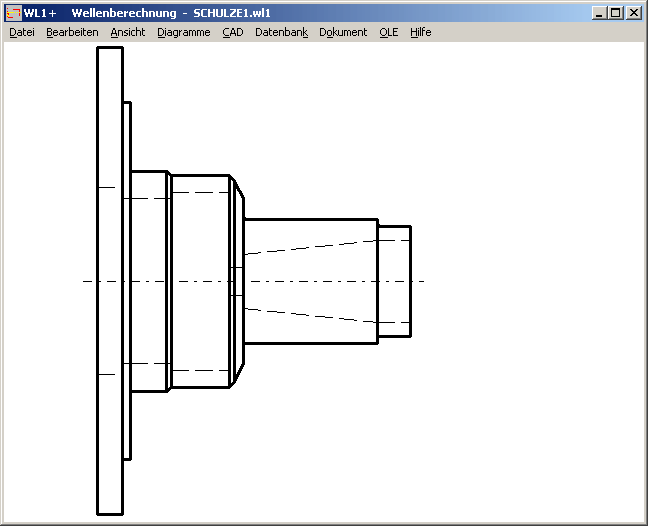

WL1+: Hohlwellen mit konischem Innendurchmesser berechnen

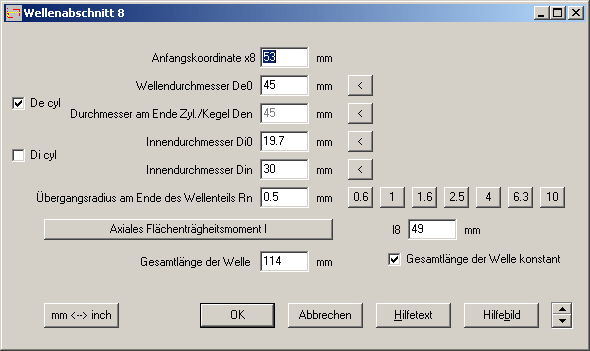

Wie schon beim Außendurchmesser kann man jetzt (ab Version 18.0) auch konische Innendurchmesser berechnen durch Eingabe von. Anfangs- und Enddurchmesser der Bohrung .


FED1+ Quick3-Ansicht

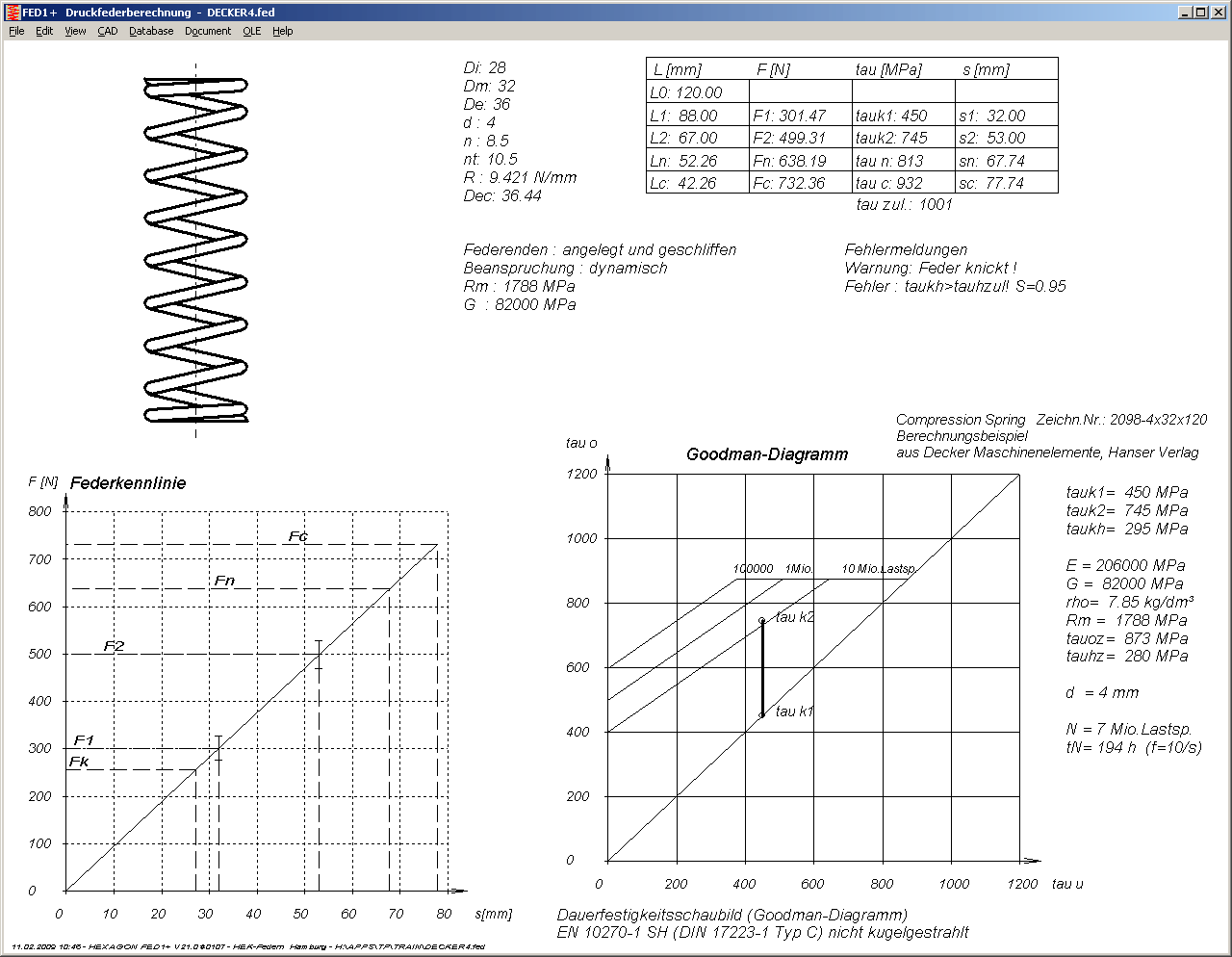

Federzeichnung, Federkennlinie, Goodman-Diagramm und Berechnungsergebnisse werden zusammen auf einer Seite angezeigt in der neuen Quick3-Ansicht.


SR1 – Außendurchmesser Klemmstücke als Bruchlinien

Außendurchmesser der Klemmstücke werden jetzt als Bruchlinien dargestellt, wenn sie aufgrund ihrer Größe über den Zeichnungsrand ragen würden (bei de > 6 * di)


FED12 - Knickkraft

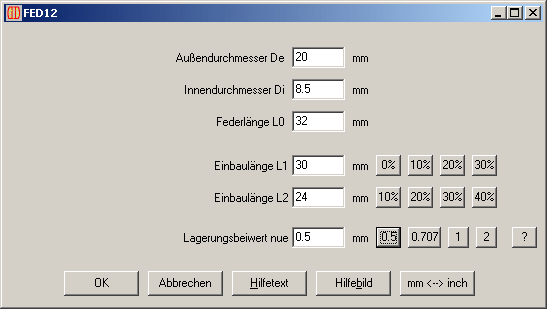

In der neuen Version 2.0 von FED12 wird für Elastomerfedern die Kraft Fk berechnet, ab der die Feder ausknickt. Angezeigt wird außerdem die Knicksicherheit Fk/F2, bezogen auf die Federkraft F2. Unter "Abmessungen" kann man den Lagerungsbeiwert eingeben, welcher wesentlichen Einfluß auf die Knickkraft hat.

Die Formel für die Euler'sche Knickkraft lautet:

Fk = pi² E I / (nue L)²

Lagerungsbeiwert nue abhängig von Lagerung der beiden Federenden:

nue=2: eingespannt / frei
nue=1: gelenkig / gelenkig
nue=0.7: eingespannt / gelenkig
nue=0.5: eingespannt / eingespannt

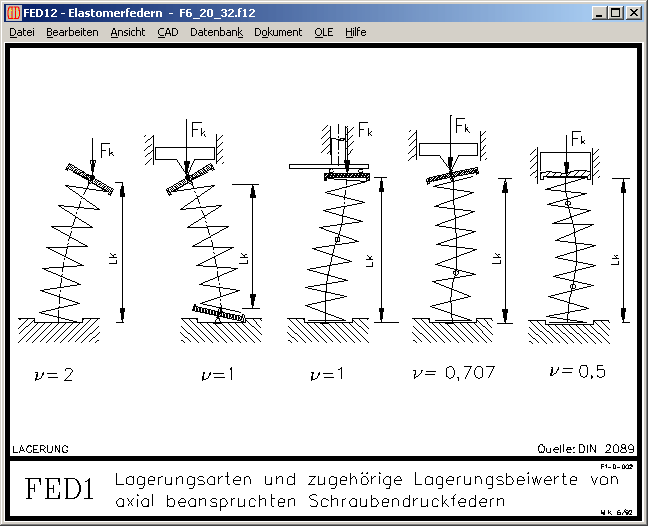

Als Eingabehilfe wird das Hilfebild aus FED1 angezeigt.


FED12 - Animation mit Federkennlinie

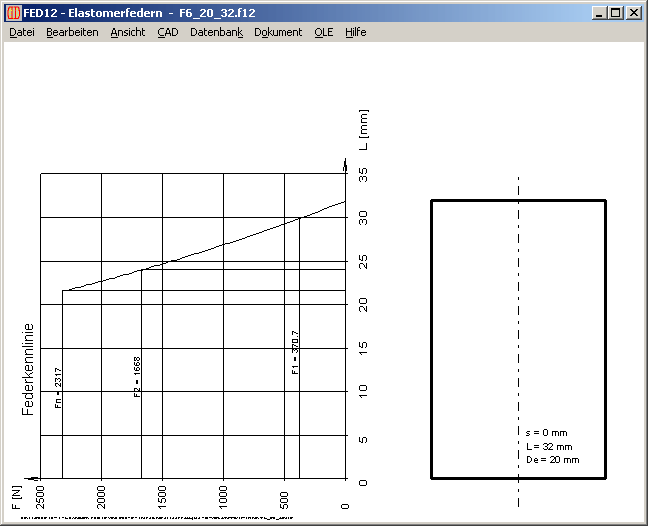

In einer zweiten Animation wird zusätzlich zur Elastomerfeder die Federkennlinie eingezeichnet.


ZAR1+ Fußausrundung bei Protuberanzprofil und Fertigbearbeitung

Bei Protuberanzprofil und Eingabe einer Bearbeitungszugabe q (unter "Bearbeiten->Qualität") wird die Fußausrundung und der Fußkreisdurchmesser vom Vorbearbeitungswerkzeug erzeugt. Auf Endmaß wird nur die Flanke geschliffen. Bislang war bei Konfiguration "Fußausrundung zeichnen" (unter "CAD->Einstellungen") die Fußausrundung mit den Fertigmaßen eingezeichnet worden. Jetzt wird bei Protuberanzprofil oder Bearbeitungszugabe die Einstellung "Fußausrundung zeichnen" automatisch zurückgesetzt.

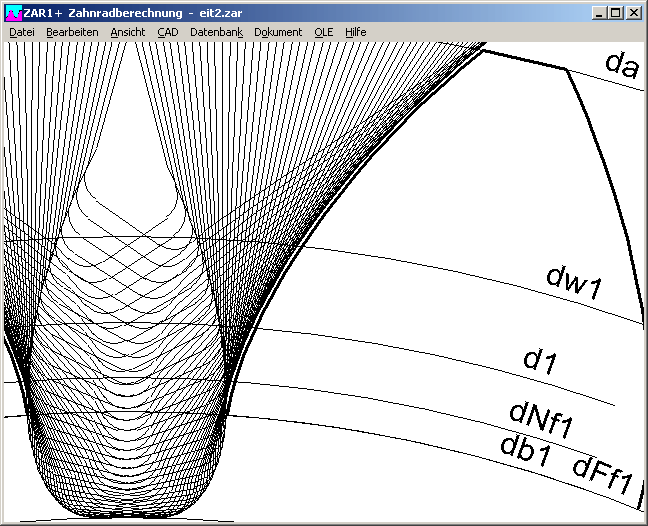

Die Hüllkurven markieren den vorbearbeiteten (gefrästen) Zustand, die gezeichnete Evolventenkurve die endgültige Zahnform nach dem Schleifen.


ZAR5 - Eingabe Bezugsprofil

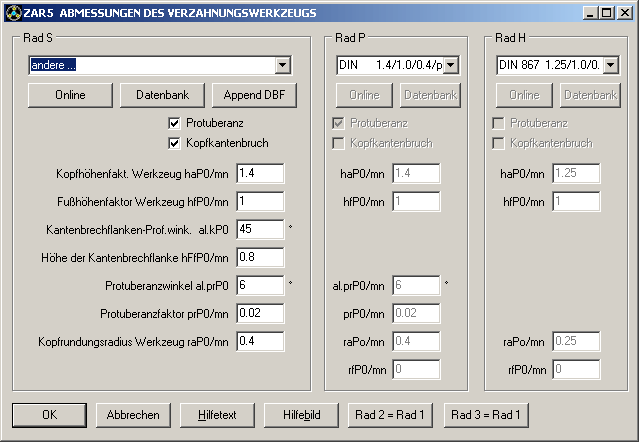

Die Eingabe der Werkzeugabmessungen wurde übersichtlicher gestaltet, mit Auswahl "Protuberanzprofil" und "Kopfkantenbruch" werden die zugehörigen Eingabefelder ein- oder ausgeblendet, wie in ZAR1+.
