Berechnung von Innen-Maltesergetrieben

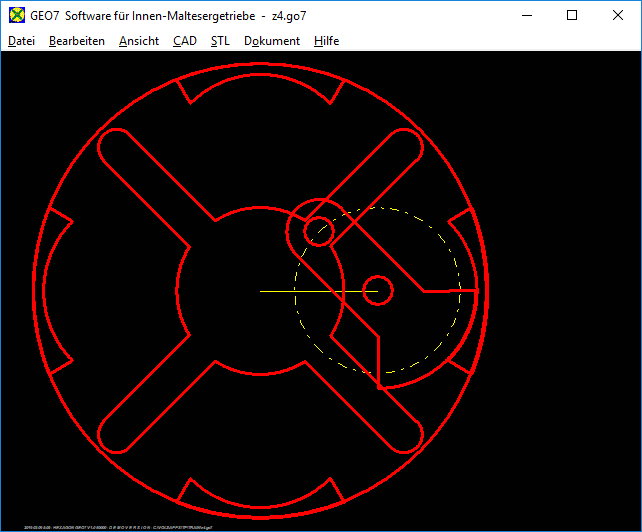

GEO7 berechnet Abmessungen, Schaltweg, Geschwindigkeit und Beschleunigung von Innen-Maltesergetrieben. GEO7 generiert Zeichnungen von Malteserrad und Antriebskurbel, die man als DXF- oder IGES-Datei in CAD übernehmen kann. Die Einzelteile kann man auch als STL-Dateien generieren, mit 3D-Drucker ausdrucken und ein funktionsfähiges Modell des Malteserkreuzgetriebes bauen.


Abmessungen

Die Anzahl der Schlitze im Innen-Malteserkreuz muß nicht 4 sein, GEO7 berechnet Innen-Maltesergetriebe mit mindestens 3 und maximal 100 Schlitzen.

Für die Größe des Maltesergetriebes kann man entweder den Kurbelabstand der Antriebskurbel oder den Achsabstand eingeben. Dann noch Schlitzbreite und Bolzendurchmesser. Die Abmessungen für eine Kreissegmentsperre in Raststellung berechnet GEO7, einzugeben sind Mindestwanddicke am Schlitz und Spiel zwischen den Kreissegementen von Malteserkreuz und Antriebsrad.


Diagramme

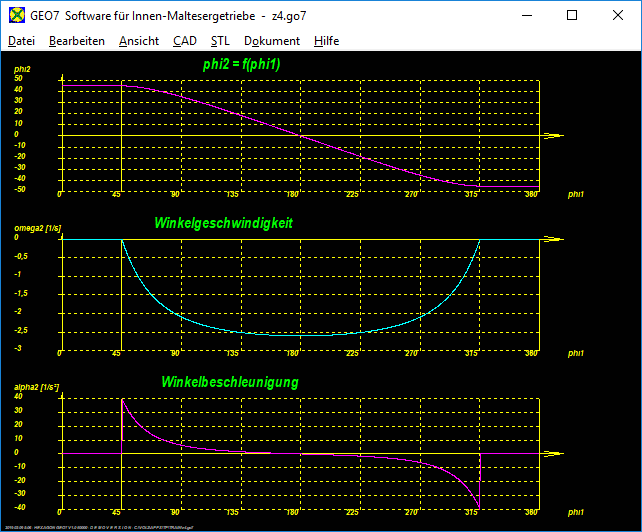

Der Drehwinkel des Malteserrads in Abhängigkeit vom Antriebsrad sowie der Verlauf von Geschwindigkeit und Beschleunigung über eine Umdrehung werden als Diagramm angezeigt.


Animation

Die Bewegung von Antriebsrad und Malteserrad kann man am Bildschirm als Animation ablaufen lassen.


Textausdruck

Beim Standardausdruck werden alle Eingabe- und Ergebniswerte auf dem Bildschirm angezeigt oder ausgedruckt. Export als HTML-Dokument oder Excel-Textdatei ist möglich.


Grafikausgabe

Zeichnungen und Diagramme können auf jedem Windows-Drucker ausgegeben werden.


CAD-Schnittstelle

Zeichnungen von Antriebsrad, Malteserrad, Diagramme und Tabellen können als DXF- oder IGES-Datei exportiert werden, dies ermöglicht die Übernahme in CAD und Dokumentation.


STL-Schnittstelle

Antriebsrad, Malteserrad, Distanzhülse und Lagerplatte als STL-Datei generiert und direkt mit einem 3D-Drucker hergestellt werden. Das ermöglicht die Montage eines funktionsfähigen Modells, es fehlen nur noch Bolzen und Achsen.


Hilfesystem

Zu allen Eingaben kann man sich ein Hilfefenster anzeigen lassen, zusätzlich gibt es Hilfebilder für die verwendeten Bezeichnungen. Bei Überschreitung von Grenzwerten zeigt GEO7 Warnungen und Fehler an. Für Fehlermeldungen kann man sich eine genauere Beschreibung und Abhilfemöglichkeiten anzeigen lassen.


Lieferumfang

Programm mit Beispieldateien, Hilfebildern und Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung.


Systemvoraussetzungen

GEO7 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 8, Windows 7.


Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose Einsatzunterstützung per E-Mail.

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
