G E O 2
Software zur Berechnung von Rotationskörpern
(C) Copyright 1999-2024 by HEXAGON Software, Berlin
Die GEO2-Software berechnet Volumen, Masse, und Massenträgheitsmoment von rotationssymmetrischen Körpern beliebiger Form, deren Schnittgeometrie aus bis zu 200 Geraden und Kreisbogen besteht. Die Geometrie (im Halbschnitt) kann von CAD übernommen werden als DXF-Datei. Selbstverständlich kann man die Koordinaten auch direkt in GEO2 eingeben.
Geometrie-Eingabe
Die Kontur wird definiert durch Eingabe der x- und y-Koordinaten von Anfangs- und Endpunkten im xyz-Koordinatensystem, für Kreisbogen wird zusätzlich der Öffnungswinkel angegeben. Aussparungen können durch Umfahrung in umgekehrter Umlaufrichtung berücksichtigt werden.
Ausgabe
Beim Standardausdruck werden alle Eingabe- und Ergebniswerte auf dem Bildschirm angezeigt oder ausgedruckt.
Graphikausgabe

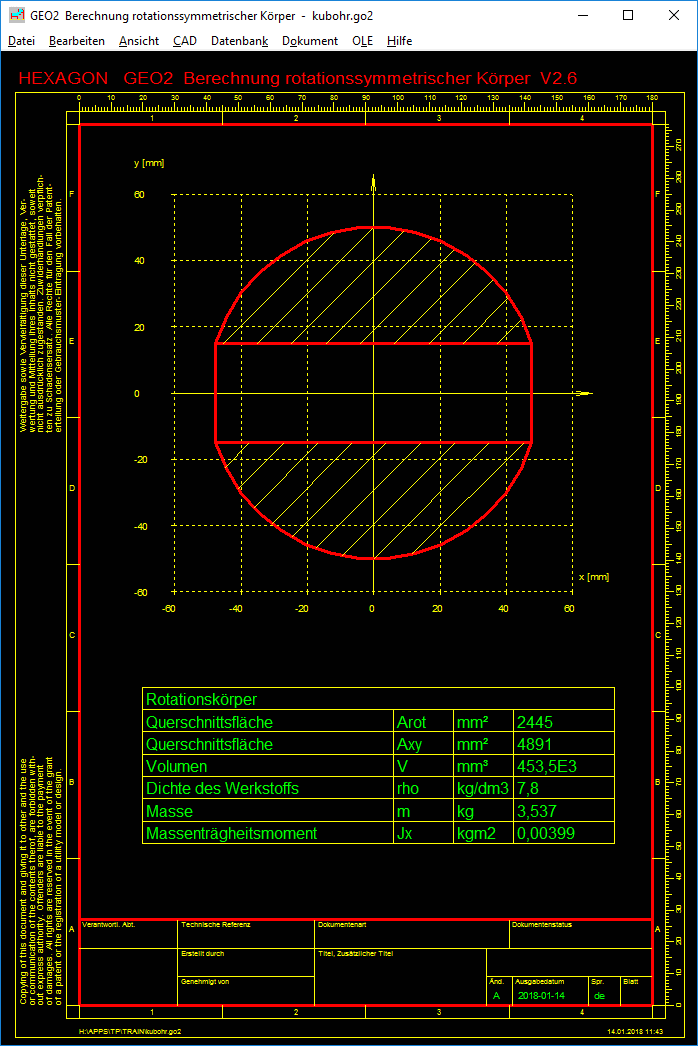

Die eingegebene Kontur kann zusammen mit den Koordinatenachsen graphisch am Bildschirm dargestellt werden, beim Ausdruck auf einem Normblatt kommt die Tabelle mit den wichtigsten Ergebnisdaten hinzu. Die Zeichnungen können auf jedem Windows-Drucker ausgegeben werden.
Auszug
Der Auszug enthält die wichtigsten Ergebnisdaten auf einer Bildschirmseite.
CAD-Schnittstelle
Geometrie und Ergebnistabelle werden von GEO2 als DXF- oder Iges-Datei generiert, dies ermöglicht die Übernahme in CAD-Systeme und Textverarbeitungsprogramme. Umgekehrt muß die Kontur nicht unbedingt innerhalb von GEO2 eingegeben werden, sondern kann auch als DXF-Datei eingelesen werden. Voraussetzung dabei ist, daß die Kontur als Polylinie (POLYLINE Command) gezeichnet wurde.
Koordinatentransformation
Die eingegebene oder eingelesene Geometrie kann beliebig vergrößert und verkleinert, gedreht, verschoben und gespiegelt werden.
Tabellenzeichnung (Normblatt)

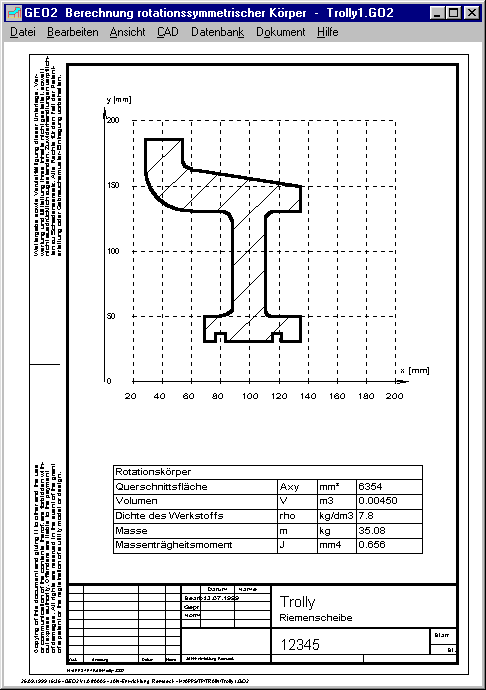

Die Geometrie im Halbschnitt ist im Koordinatensystem eingezeichnet. Darunter ist eine Tabelle mit den Rechenergebnissen abgebildet. Zeichnungsinfo und Änderungen kann man im Programm eingeben, diese werden in Zeichnungskopf und Änderungsindex mit ausgedruckt.
Hilfesystem
Zu allen Eingaben kann man sich ein Hilfefenster anzeigen lassen, zusätzlich gibt es Hilfebilder für die verwendeten Bezeichnungen und Berechnungsformeln. Bei Überschreitung von Grenzwerten zeigt GEO2 Warnungen und Fehler an. Für jede Fehlermeldung kann man sich eine genauere Beschreibung und Abhilfemöglichkeiten anzeigen lassen.
Systemvoraussetzungen
GEO2 gibt es als 32-bit und 64-bit Anwendung für Windows 7, Windows 8, Windows 10, Windows 11.
Lieferumfang
GEO2 Programm, Beispieldateien, Hilfebildern und Hilfetext, Eingabeformulare, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.
Gewährleistung
HEXAGON übernimmt eine Gewährleistung von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt.
Info- und Updateservice
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
Demoversion der GEO2-Software zur Rotationskörperberechnung
