F E D 7

Software zur Berechnung von nichtlinearen Schraubendruckfedern beliebiger Form

(C) Copyright 1996-2024 by HEXAGON, Berlin, Kirchheim, Neidlingen


Berechnung

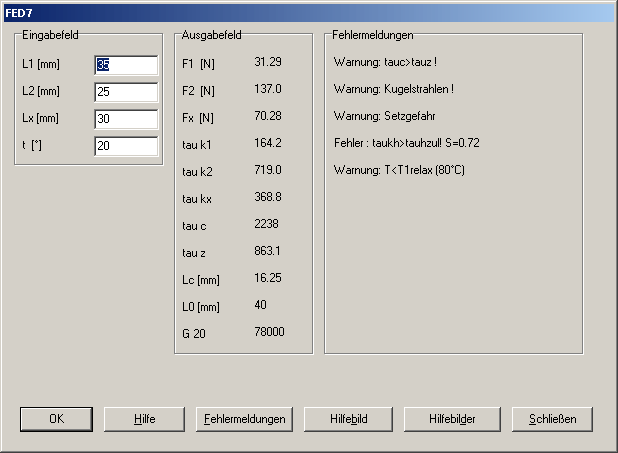

FED7 berechnet Schraubendruckfedern beliebiger Form. Kennlinien und schematische Federzeichnungen können graphisch dargestellt und als DXF-File in CAD und Textverarbeitungsprogramme übernommem werden. Die Abstufung der Feder und damit der Grad der Progression wird durch Einteilung der Feder in bis zu 500 zylindrische Abschnitte bei Eingabe von Länge, Windungszahl, Windungs- und Drahtdurchmesser der Federabschnitte bestimmt. Für die so definierte Druckfeder berechnet FED7 alle benötigten Federkräfte, Federwege, Federrate, Federarbeit, Schubspannung, Drahtlänge und Gewicht.

Sonderformen

Für kegelstumpfförmige, tonnenförmige und taillierte Druckfedern generiert FED7 die erforderlichen Federabschnitte. Verschiedene Sonderformen können beliebig kombiniert und um zylindrische Abschnitte erweitert werden.

Importfunktion

Die Abmessungen der Feder können alternativ von Excel oder einem anderenn Tabellenkalkulationsprogramm übernommen werden.

Federzeichnung und Animation

Schematische Zeichnungen der Feder in beliebiger Einbaulänge können graphisch dargestellt und über DXF- oder IGES-File in CAD übernommen werden, dabei wird die unterschiedliche Längenänderung der einzelnen Windungsabschnitte bei Belastung berücksichtigt. In einer Animation kann das Ein- und Ausfedern zwischen zwei beliebigen Stellungen am Bildschirm simuliert werden.

Diagramme

Der Verlauf von Federkennlinie, Federrate und Federarbeit wird als Diagramm am Bildschirm dargestellt. Jede Bildschirmgrafik kann über Windows-Drucker ausgegeben oder via Zwischenablage oder DXF-/IGES-Schnittstelle in CAD oder Textprogramm übernommen werden.

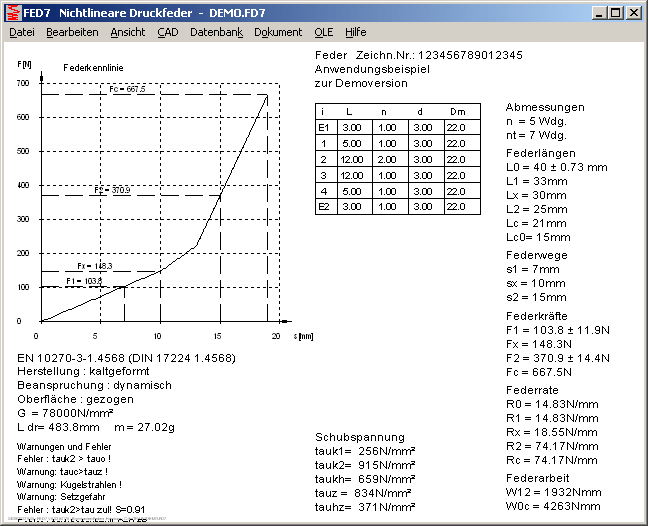

Federkennlinie und Federrate

Die Kennlinie (Kraft-Weg-Diagramm) einer nichtlinearen Druckfeder wird progressiv, sobald sich die ersten Windungen anzulegen beginnen. Verlauf von Federrate und Federkraft werden als Funktion in Abhängigkeit vom Federweg graphisch dargestellt.

Federarbeit

Die Federarbeit ergibt sich als das Fläche unter der Federkennlinie.

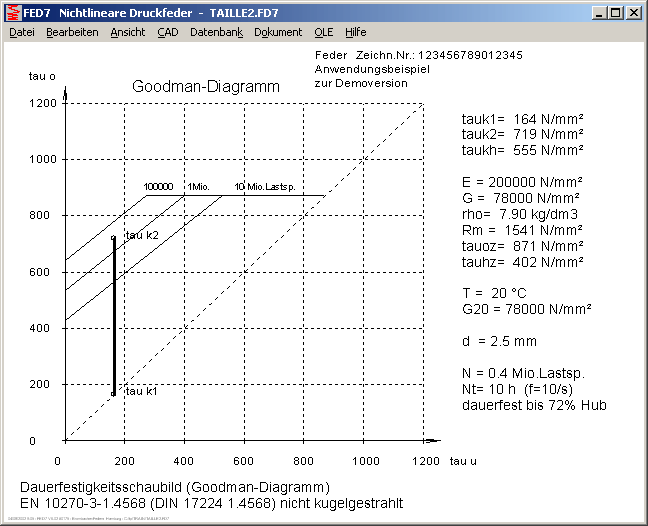

Goodman-Diagramm

Bei dynamisch beanspruchten Federn erkennt man im Dauerfestigkeits-Schaubild, ob die zulässige Hubspannung eingehalten wurde. Eingezeichnet werden die Kurven für Dauerfestigkeit (>10Mio.) sowie für 1 Mio. und 100.000 Lastspiele.

Spannungsverlauf

FED7 zeichnet ein Diagramm mit dem Verlauf der Schubspannung über der Federlänge.

Quick-Ausgabe

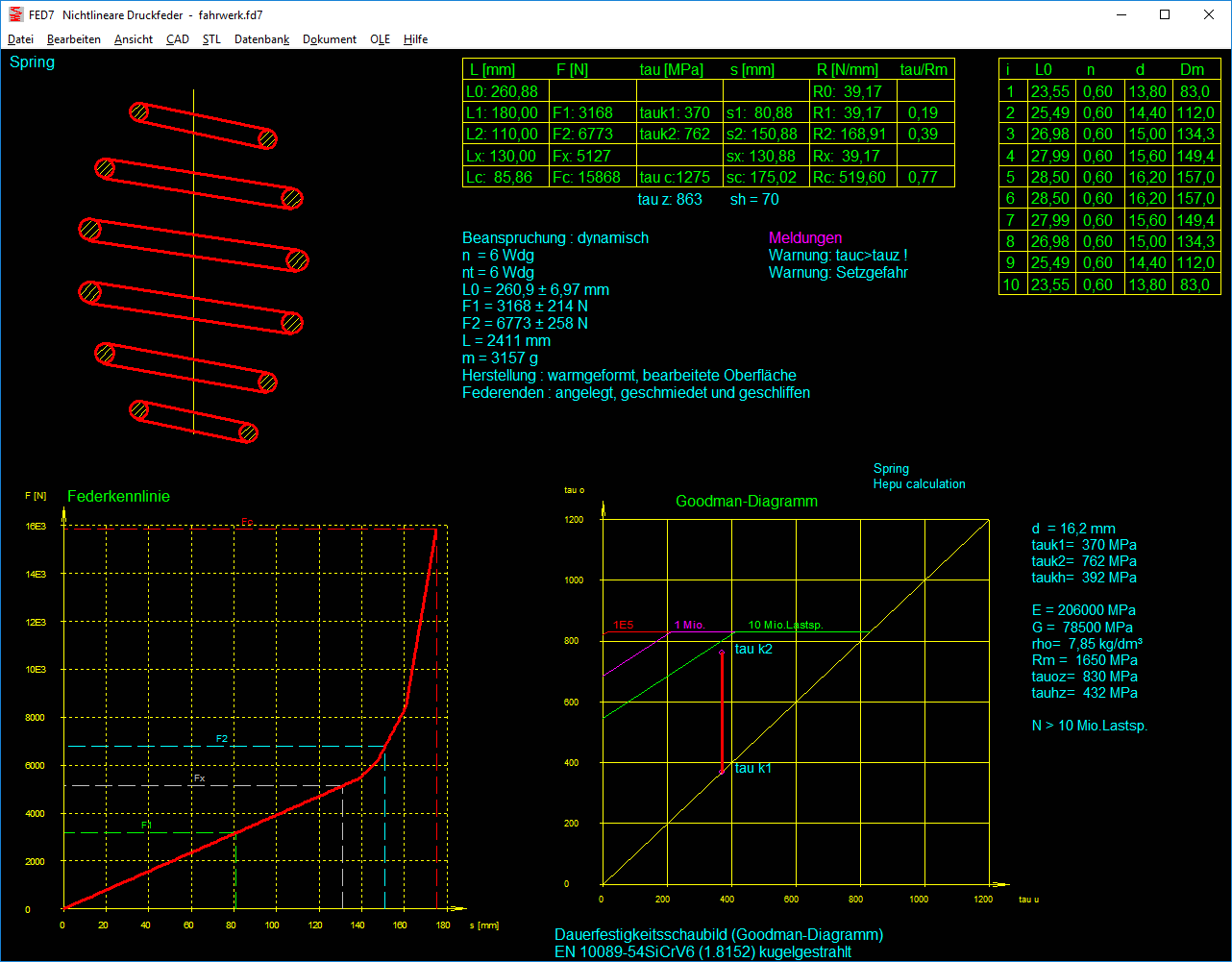

In der Quick-Ausgabe kann die Federkennlinie zusammen mit den wichtigsten Federdaten auf einer Bildschirmseite angezeigt werden.

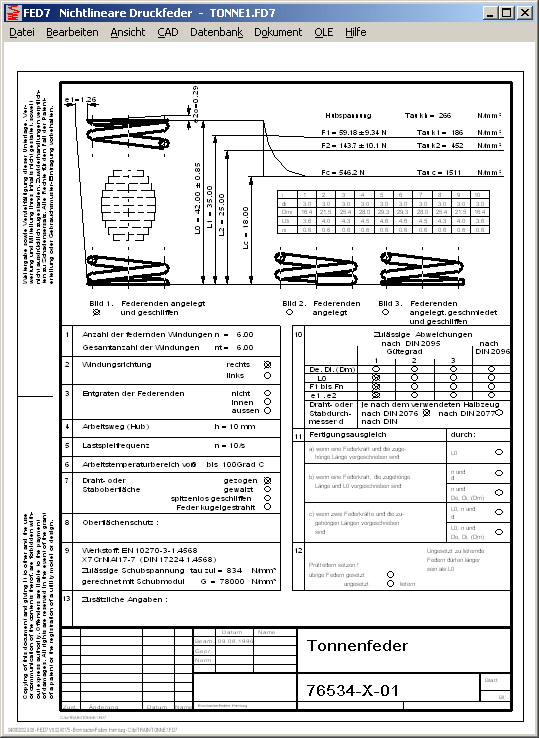

Fertigungszeichnung

Werkstoffdatenbank

Die Kennwerte der wichtigsten Federwerkstoffe (Zugfestigkeit, zul. Schubspannung in Abhängigkeit vom Drahtdurchmesser, Schubmodul, E-Modul, Dichte) holt FED7 aus der integrierten Datenbank.

Hard-und Softwarevoraussetzungen

FED7 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.

Lieferumfang

FED7-Programm (incl. Beispieldateien, Hilfebildern, Hilfetexten), Benutzerhandbuch (pdf), Eingabeformulare, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Update-Berechtigung.

Gewährleistung

HEXAGON übernimmt eine Gewährleistung von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt.

Softwarepflege, Hotline

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.


FED7 Demoversion für Windows 7/8/10/11 (777 kB)
