Logiciel de calcul de rondelle-ressorts
(c) Copyright 1991-2024 by HEXAGON Software, Berlin
Le logiciel FED4 calcul des rondelle-ressorts et groupes de rondelle-ressorts selon DIN 2092. Il possède deux procédés de calcul:
Conception
En entrant les valeurs d’une ou deux forces de ressorts, de l’élévation et les dimensions, vous pouvez calculer un groupe de rondelle-ressorts, ainsi les données souhaitées apparaîtront dans le prochain calcul.
Calcul
En entrant les dimensions, le nombre de ressorts par groupe et le nombre de groupes de ressorts, vous pouvez calculer les forces et tensions pour la longueur de ressort entrée.
Rondelle-ressorts selon DIN 2093
Les dimensions et paramètres des ressorts selon DIN 2093 sont comprises dans le programme.
Matériau
Les données de chaque matériau selon DIN 2093 sont déjà comprises dans le programme. Vous avez toutefois la possibilité de définir vos propres matériaux en entrant les valeurs du module E d’élasticité, de la traction, de la densité et de la résistance à la dilatation.
Diagramme

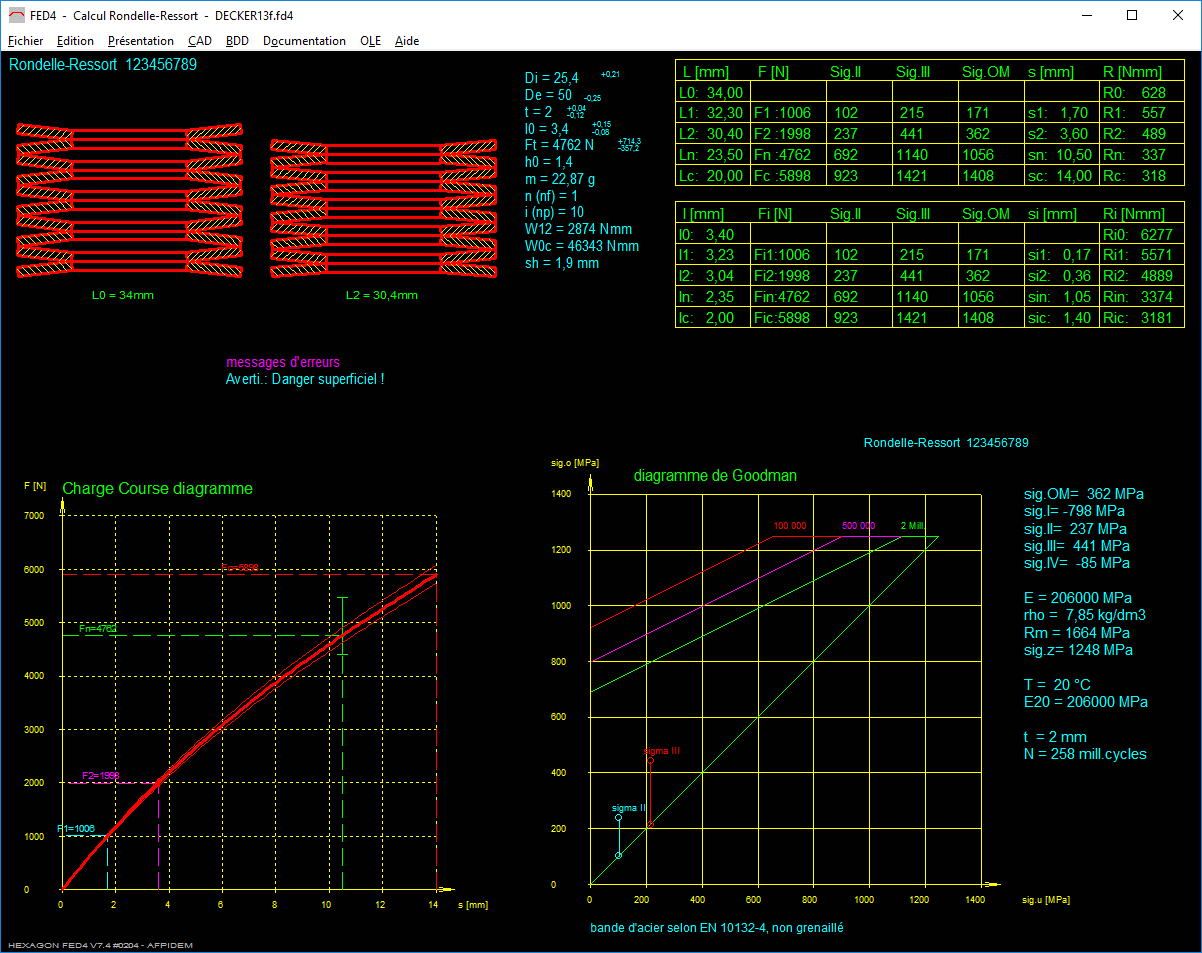

Dans le diagramme Force-extension, vous pouvez faire apparaître à l’écran la courbe caractéristique du ressort. La variation de tension aux points critiques est également représentée dans une fenêtre. Le diagramme de Goodmann vous montre le travail du ressort, la limite de fatigue ainsi que la durée de vie.Vous pouvez imprimer tous les graphiques. Ils peuvent également être pris en charge dans vos documents en tant que fichiers DXF.
Entrée On-Line
Grâce à l’entrée On-Line, les données et résultats les plus importants sont représentés à l’écran accompagnés d’éventuels avertissments et messages d’erreur. Après chaque entrée, le programme exécute un nouveau calcul et vous pouvez observer la valeur changée dans le résultat affiché à l’écran.
Aide
Vous pouvez obtenir des explications sur vos erreurs en faisant apparaître des textes d’aide dans des fenêtres de dialogue.
Impression
Les valeurs entrées et résultats de calcul peuvent être imprimés sur trois pages. Vous pouvez également représenter les données les plus importantes sur une seule pages. Vous avez la possibilité de faire apparaître les résultats à l’écran, à l’imprimante ou dans un fichier.
Interface CAD
Avec FED4 vous pouvez générer des dessins de rondelle-ressorts et des diagrammes en tant que fichiers DXF ou IGES les prendre en charge dans votre système CAD ou dans votre programme traitement de texte.
Avertissements et messages d’erreur
Lorsque les valeurs entrées dépassent les valeurs limites autorisées, des avertissements et messages d’erreur apparaissent à l’écran. A chaque avertissement correspond une description de l’erreur et des possibilités de correction.
Totalité de la livraison
logiciel, fichiers d’exemples, images et textes d’aide, manuel d’utilisation détaillé (pdf English), formulaires d’entrée des données, contrat de licence pour une droit d’utilisation illimité dans le temps avec mises à jour.
Conditions d’installation
FED4 est une version 32bits ou 64bits pour Windows 11, Windows 10, Windows 7.
Service de mise à jour
Les logiciels HEXAGON sont constamment réactualisés et améliorés. Tous les clients sont informés des mises à jour.
Garantie
HEXAGON garantie pendant 24 mois que le logiciel exécute les fonctions décrites.
