F E D 1 2

Software zur Berechnung von Gummi- und Elastomerfedern

(C) Copyright 2003-2024 by HEXAGON, Berlin


Berechnung von Elastomerfedern mit FED12

FED12 berechnet Federkennlinie, Druckspannung und Verformung von zylindrischen Druckfedern mit oder ohne Bohrung aus Gummi oder Elastomerwerkstoffen. Der Werkstoff wird aus der integrierten Datenbank gewählt. Die Federkennlinie von Elastomerfedern ist progressiv, weil durch die große Verformung Druckquerschnitt und Formzahl ansteigen. Der Elastizitätsmodul von Elastomerwerkstoffen ist abhängig von der Formzahl. Die Formzahl k ist das Verhältnis von Druckfläche zu freier Mantelfläche. Unter Last verformt sich die Gummifeder tonnenförmig.

Werkstoffdatenbank

Die Werkstoffdatenbank enthält Werkstoffeigenschaften und die Parameter für den Elastizitätsmodul in Abhängigkeit von der Formzahl k für die gebräuchlichsten Werkstoffe. Die Datenbank kann vom Anwender beliebig erweitert werden.

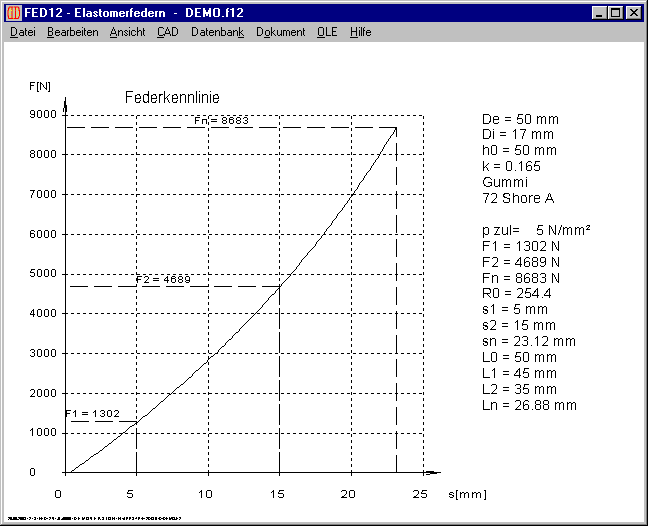

Diagramme

FED12 berechnet die Federkennline (Kraft-Weg-Diagramm) als Funktion von Federweg und Federlänge. Die Kurven von Federrate (Federkraft/Federweg) über dem Federweg und des Elastizitäsmoduls als Funktion der Formzahl k werden von FED12 grafisch dargestellt. Die Diagramme können Sie ausdrucken oder als DXF- Datei bzw. über Zwischenablage in Ihre Dokumentation übernehmen.

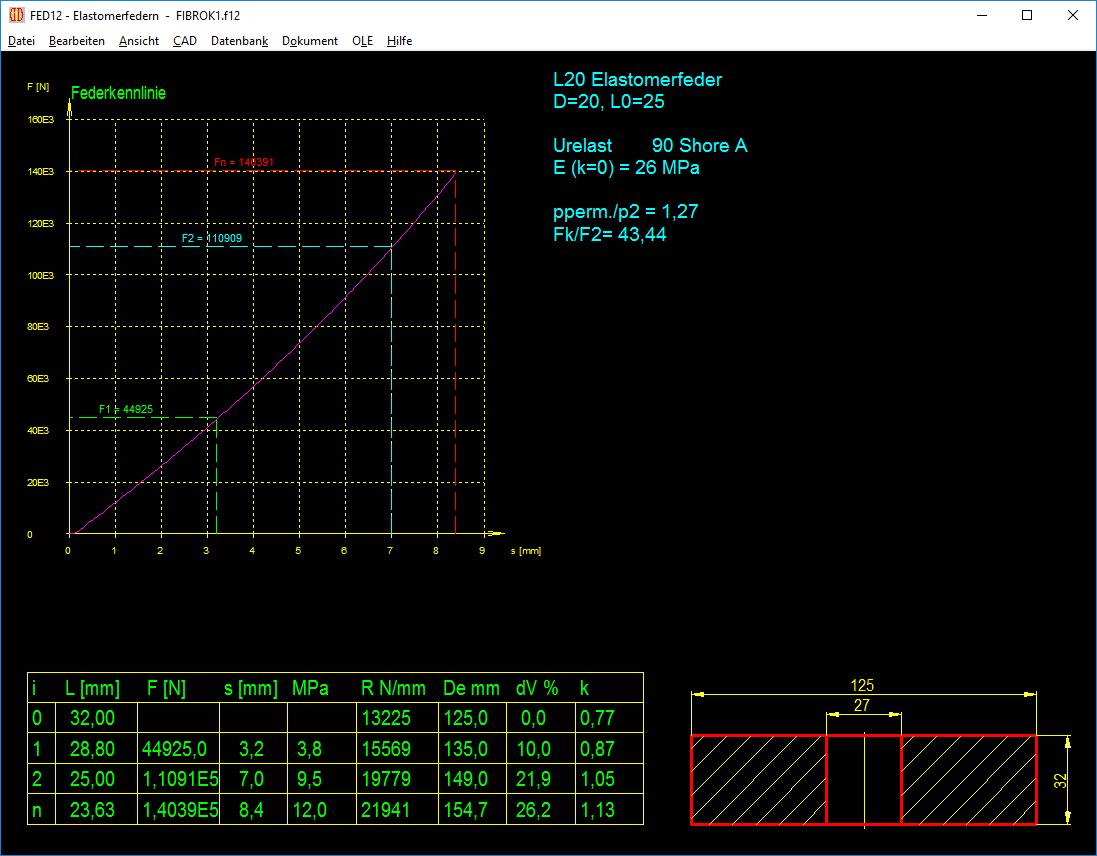

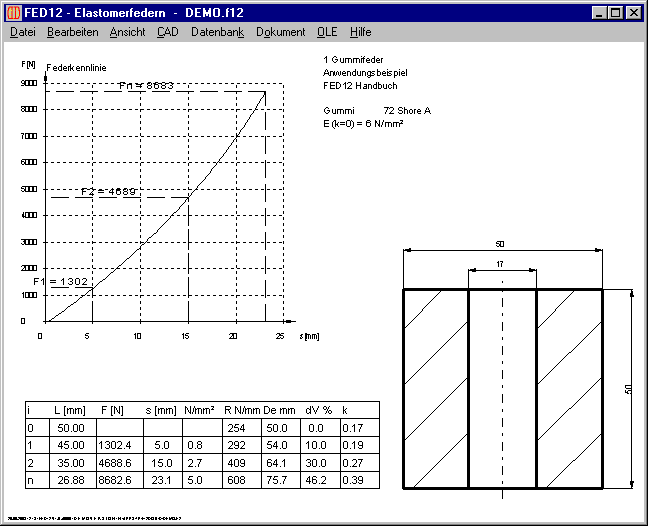

Quick-Ansicht

Die Quick-Ansicht enthält Federzeichnung und Federkennlinie sowie eine Tabelle mit den wichtigsten Ergebnissen auf einer Bildschirmseite.

Ausdruck

Die Berechnungsergebnisse mit Federkraft, Spannung und Verformung für die gewünschten Einbaulängen kann man ausdrucken, als HTML-Tabelle abspeichern, oder direkt in MS-Excel übernehmen.

Federzeichnung

FED12 generiert eine maßstäbliche Zeichnung der Elastomerfeder (mit oder ohne Bemaßung), die Sie direkt in CAD übernehmen können. Desweiteren können Sie eine verformte Elastomerfeder durch Eingabe der gewünschten Einbaulänge vom Programm erstellen lassen.

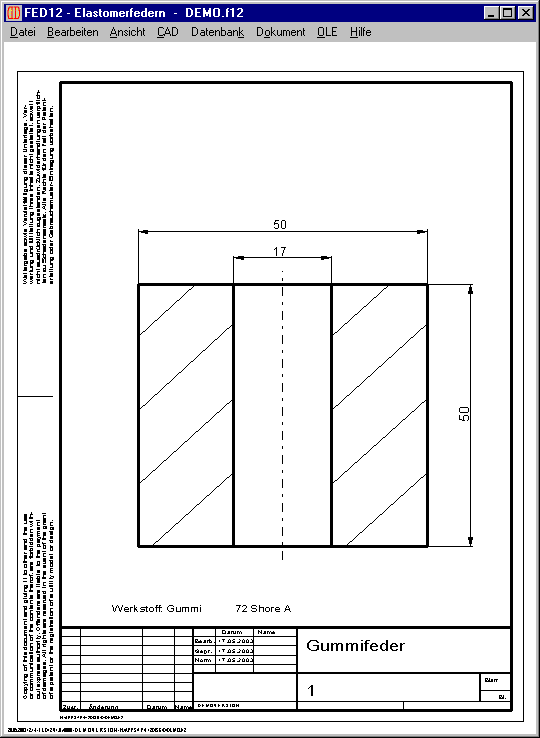

Fertigungszeichnung

Eine Fertigungszeichnung der Elastomerfeder mit allen Abmessungen wird von FED12 erstellt Zeichnungsinformationen und Änderungsindex kann man im Programm eingeben.

Animation

Die Verformung einer Elastomerfeder zwischen zwei Federpositionen kann FED12 am Bildschirm simulieren.

HEXAGON-Hilfesystem

Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von Grenzwerten gibt FED12 Fehlermeldungen aus. Zu jeder Fehlermeldung gibt es eine genauere Beschreibungen mit Abhilfemöglichkeiten.

Schnittstellen Export

DXF, IGES, HTML, TXT, DBF, Excel, F12.

Schnittstellen Import

TXT, DBF, Excel, F12.

Lieferumfang

FED12 Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung, kostenlose Hotline.

Systemvoraussetzungen

FED12 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.

Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose telefonische Einsatzunterstützung per Email. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.


FED12 Demoversion herunterladen (611 kB)
